双层框架式特殊作业加工设备结构

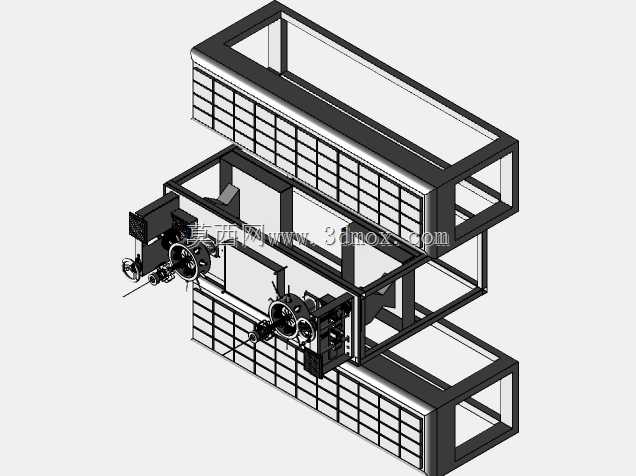

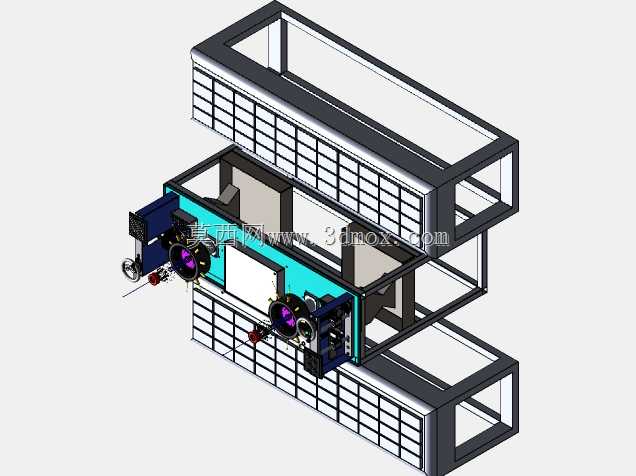

该设备为面向精密小件加工作业场景打造的双层框架式专用作业设备，主要应用于小尺寸五金零件、电子结构件的多工序同步加工作业，可适配小批量多品类工件的连续生产需求，在精密五金加工、消费电子结构件生产的车间产线中，可作为独立作业单元嵌入现有产线，也可搭配上下料机构组成独立加工工位，完成工件的定位、加工、检测多道工序的同步作业。设备整体采用上下双层对称式框架结构设计，外层框架采用标准化铝型材拼接搭建，框架外侧预留网格防护板安装位，可根据车间作业安全需求加装透明防护挡板或金属防护网，既能够阻隔加工过程中产生的碎屑飞溅，也不会遮挡操作人员对内部作业状态的观察视线，框架的上下层预留了充足的走线与管路排布空间，可将动力线缆、气路管线规整收纳在框架内部的走线槽内，避免管线外露带来的作业干涉与安全隐患。设备的核心作业机头对称布置在中层作业平台的两侧，每个作业机头集成了驱动组件、执行端与定位检测模块，可同时对放置在中层工位上的工件进行双侧同步加工作业，相比单工位单侧加工的设备结构，双侧对称布置的机头能够有效缩短单工件的加工周期，同时抵消单侧加工带来的侧向作用力，减少工件装夹的受力变形，提升加工精度的稳定性。中层作业平台采用高平面度的钢板加工而成，平台表面预留了标准化的T型槽与安装螺孔，可根据不同的加工需求快速更换适配的工件夹具，无需对平台主体进行二次加工，大幅提升了设备的适配灵活性。设备的安装边界充分考虑了车间常规工位的空间尺寸，整体宽度适配标准车间作业通道的预留宽度，深度方向预留了足够的机头伸缩行程空间，高度方向符合人体工程学操作高度，操作人员无需垫高或弯腰即可完成工件的上下料与设备操作，设备底部预留了脚轮与调平脚垫的安装位，既可以通过脚轮在车间内灵活转场移动，也可以通过调平脚垫在固定工位完成调平固定，保证设备运行过程中的结构稳定性。设计过程中针对双侧机头的同步运行精度做了专门的结构优化，两侧机头的安装基准面采用一体加工成型的安装座，保证两侧机头的同轴度与平行度公差控制在作业要求范围内，同时框架结构采用加强筋布置在受力集中的节点位置，避免设备长期运行过程中框架出现形变，影响加工精度。设备的电控模块可集成安装在上下层框架的空余空间内，无需额外搭配独立电控柜，进一步缩减了设备的整体占地空间，适配车间狭小工位的安装使用需求。
