单立柱巷道式仓储堆垛作业设备结构

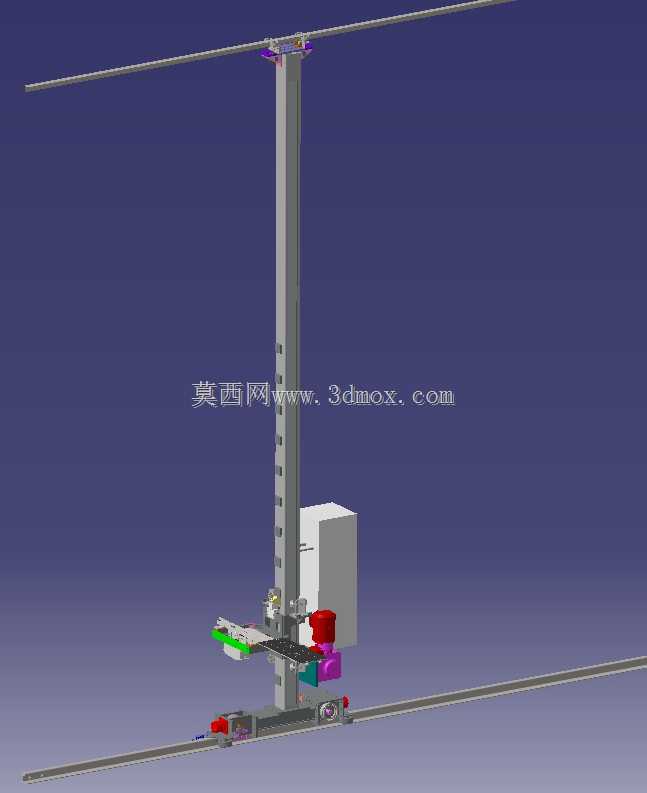

这款堆垛设备是立体仓储系统中的核心作业单元，主要应用于自动化立体仓库的巷道内，承担托盘货物、料箱物料在货架货位与出入库站台之间的自动存取、转运作业，适配电商仓储、医药冷链、汽车零部件仓储、生产车间线边库等多场景的高密度仓储需求，能够在狭窄巷道内完成水平、垂直、货叉伸缩三个维度的精准运动，最大化利用仓储空间的垂直与平面面积，相比传统人工叉车作业，可将仓储空间利用率提升2至3倍，同时降低人工作业的安全风险与货损概率。设备采用单立柱结构设计，整体沿巷道底部的地轨与顶部的天轨形成稳定的运行约束，底部行走机构搭载驱动轮组与导向轮，沿巷道方向实现长距离水平移动，立柱本体采用高强度型材拼接成型，搭载的升降载货台可沿立柱导轨完成垂直方向的升降运动，载货台前端配备可双向伸缩的货叉机构，能够伸入两侧货架的货位内部完成货物的托取与放置，三个运动轴配合可覆盖巷道内全范围的货位作业需求。设计过程中重点考量了设备运行的稳定性与定位精度，立柱结构通过有限元仿真优化截面参数，在保证整体刚性、控制满载升降时的挠度变形量的同时，尽可能降低设备自重，减少行走与升降驱动的负载；行走与升降机构均配置导向与缓冲结构，避免启停阶段的冲击晃动，保证货叉取放货时的对位精度；电气控制柜体集成安装在立柱下部区域，合理利用设备闲置空间，缩短动力与信号线路的布线长度，降低线路故障概率。安装层面，设备需匹配巷道的宽度、高度以及货架的层间距、货位深度参数预留安装边界，地轨需保证水平直线度公差，天轨与地轨的平行度需控制在合理范围内，设备整体宽度适配窄巷道设计，可在1.2米至1.5米宽度的巷道内完成作业，最大作业高度可适配10至24米的高层货架，载货台额定载重可覆盖50kg至1000kg的常规仓储单元负载，能够根据不同仓储场景的货位规格、载重需求调整对应结构参数，满足不同行业的自动化仓储作业需求。
