双法兰连接45度弯管流体转接构件

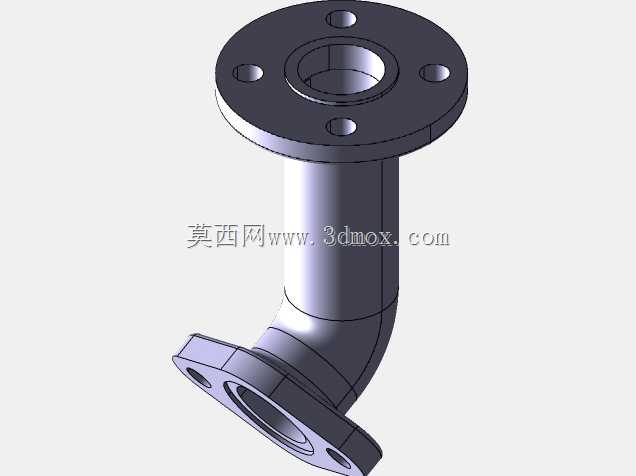

这款双法兰弯管构件主要应用在工业流体输送管路系统中，常见于化工制程管线、暖通给排水管网、中小型液压动力回路、压缩空气配送系统等场景，承担管路变向转接的核心作用，能够在有限的安装空间内完成管路走向的45度调整，避免管路强行弯折产生的应力集中与通径缩窄问题，保障介质输送的顺畅性。从实际用途来看，该构件两端分别采用圆形法兰与菱形法兰的差异化连接设计，可适配两种不同安装孔位标准的对接设备，无需额外加装转换接头即可完成异标准接口的管路对接，大幅减少管路装配的零件数量，降低管路系统的泄漏风险点。产品功能特性上，弯管主体采用等通径圆弧过渡设计，内壁顺滑无突兀折角，能够有效降低介质流经转向段时的局部阻力，减少输送过程中的压力损耗，同时避免介质内杂质在转角处沉积堵塞；两端法兰的密封面均为平面结构，可搭配密封垫片实现端面静密封，适配常规压力等级下的流体输送工况，法兰盘上预设的安装孔位经过位置度校准，能够保证现场安装时螺栓可顺利穿入对接，无需现场扩孔调整。设计思路层面，这款弯管在建模阶段优先考虑了安装边界的适配性，上端圆形法兰为四孔均布设计，适配常规圆形法兰接口的泵阀、储罐出口端，下端菱形法兰为两孔对向布置，适配安装空间局促、法兰固定点位受限的设备接口；弯段的曲率半径经过合理取值，既避免曲率过小导致的介质流动阻力陡增，也控制了曲率过大带来的构件整体外伸尺寸过长问题，能够在紧凑的设备排布空间内完成安装。外形尺寸与安装边界上，上端圆形法兰的外径大于弯管主体外径，预留了足够的螺栓拧紧操作空间，下端菱形法兰的轮廓宽度小于上端圆形法兰，可伸入狭窄的设备安装位完成对接，弯管整体的轴向高度与水平偏移量经过匹配设计，安装后不会与周边相邻的管路、设备构件产生干涉，两端法兰的密封面平行度与同轴度均满足管路装配的形位公差要求，安装后可保证管路对接的同轴度，避免长期运行过程中因管路偏斜产生的附加应力损伤密封结构。
