曲柄滑块运动机构教学演示结构

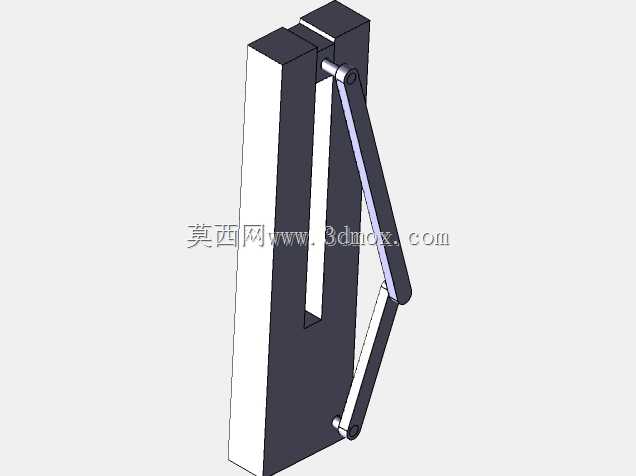

这款曲柄滑块运动机构是机械原理教学与简易传动场景中常用的基础结构，核心作用是将曲柄的连续回转运动转化为滑块的直线往复运动，也可反向将滑块的直线推拉动作转化为曲柄的旋转输出，广泛应用于教学演示教具、小型冲压装置、往复送料机构、活塞式动力结构的原理验证环节。在实际教学场景中，该结构可直观展示平面连杆机构的运动死点、急回特性、传动角变化等核心机械原理知识点，帮助学习者快速理解回转运动与直线运动的转换逻辑；在小型工业设备场景中，该结构可作为简易往复执行单元的核心传动部分，适配小行程、低负载的直线推拉作业需求，比如小型物料推送、工位间歇进给等工况。从功能特性来看，该结构采用立式安装布局，竖直导向基座为滑块提供稳定的直线运动轨道，两根铰接连杆依次连接曲柄与滑块，铰接处均采用转动副设计，运动过程中无卡滞、无多余自由度，可顺畅完成全行程往复动作；结构整体无冗余零件，传动路径清晰，运动过程中受力传递直接，可直观观测到不同曲柄转角下连杆的摆角变化与滑块的位移对应关系。设计思路上，该结构优先保证运动逻辑的直观可视性，将所有运动铰接点外露，无遮挡结构，方便观测每一处转动副的动作状态；导向基座采用立式长条形结构，既为滑块提供足够长度的导向行程，也作为整个机构的安装承载基体，所有运动部件均依托基座完成定位，无需额外辅助支撑即可独立完成运动演示。外形尺寸与安装边界方面，该结构整体呈窄长立式形态，宽度方向尺寸紧凑，仅需预留略大于曲柄回转直径的横向安装空间，竖直方向尺寸适配滑块全行程的上下活动范围，安装时仅需固定基座背部的安装面即可完成整机固定，运动过程中所有部件的活动范围均不超出基座的横向投影边界，不会与周边相邻结构产生运动干涉，可直接嵌入桌面教学台架或者小型设备的机架内部使用，适配多种安装场景的空间要求。
