农业机械用双耳环铰接液压缸三维模型

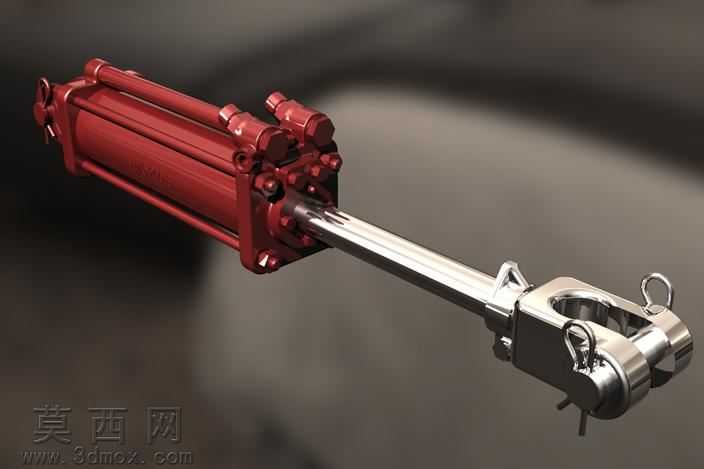

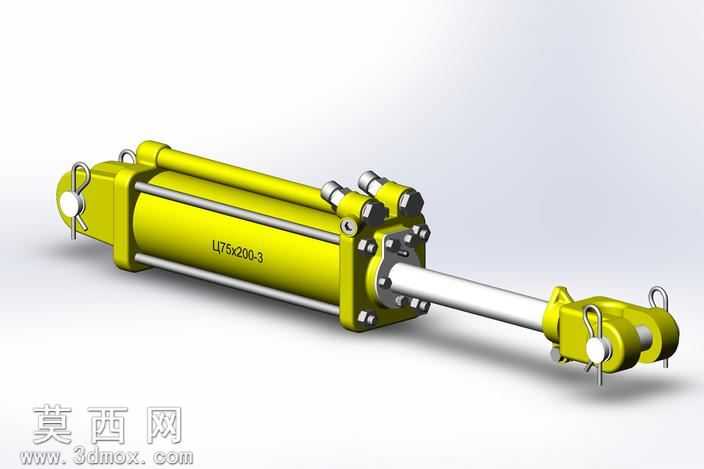

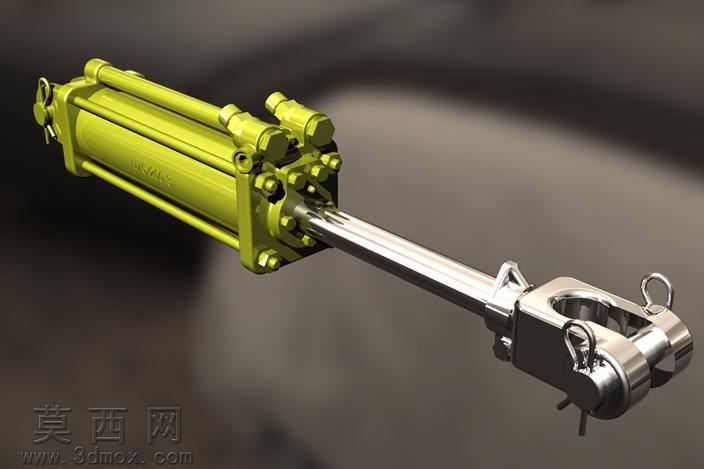

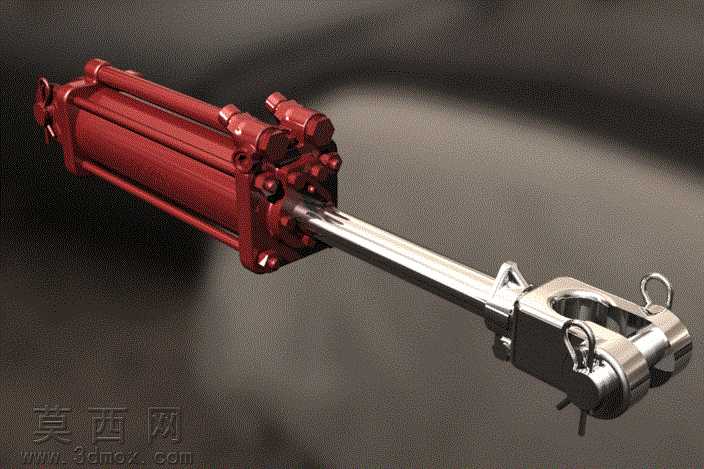

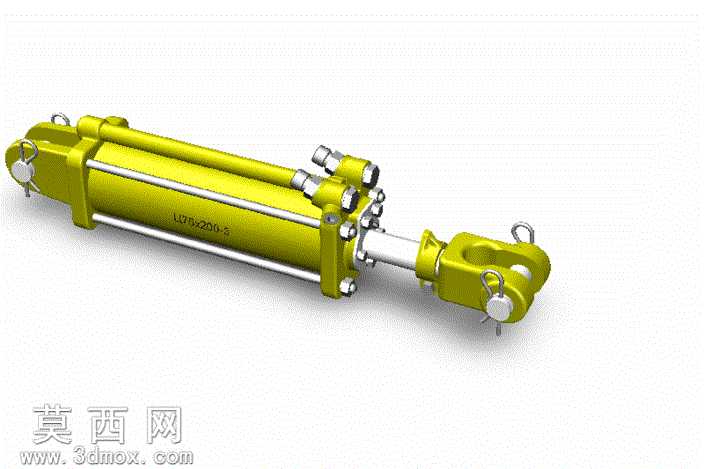

本模型为农业装备配套的拉杆式双作用液压缸，采用SolidWorks2014完成全参数化三维建模，建模过程严格遵循液压油缸行业设计规范，完整还原了产品的全部装配结构与细节特征。模型整体采用自顶向下的装配设计思路，先搭建整体尺寸骨架确定缸筒行程、安装距、缸径杆径核心参数，再逐一拆分零件完成细节建模，各零件间添加了符合实际装配关系的同轴、重合、限位配合，可直观模拟活塞杆的伸缩运动过程。模型涵盖的零件包含缸筒、前后端盖、多根紧固拉杆、活塞杆、活塞密封组件、杆端密封组件、油口接头、前后铰接吊耳、安全锁销等全部结构，所有零件均保留可编辑的建模参数，方便后续根据不同工况需求修改缸径、行程、安装尺寸完成变型设计。材质与渲染表现上，缸筒、端盖、活塞杆、拉杆等金属结构件采用亮黄色工业油漆金属材质，模拟农机液压件常用的涂装效果，活塞杆表面做镀硬铬的亮面金属质感处理，密封件采用黑色橡胶材质，铰接吊耳的金属表面做细微的铸造纹理处理，油口接头做镀锌钝化的金属质感，渲染时添加了柔和的环境光与定向光源，突出金属件的光泽层次与结构轮廓，清晰展现各部件的装配位置与结构形态。结构设计上，该油缸采用双耳环铰接安装形式，两端吊耳均配置带锁销的铰接孔，可适配农机作业时的摆动工况，侧置的双油口布局方便管路连接，多根周向布置的紧固拉杆保证缸体在高压工况下的结构强度，活塞与活塞杆采用可靠的连接结构，搭配多道密封件保证油缸的内泄、外泄控制要求，整体结构紧凑，安装便捷，可直接用于农业机械液压系统的虚拟装配、运动仿真、干涉检查，也可作为液压元件教学演示、液压系统方案展示的数字化模型使用，模型结构完整无缺失特征，各零件几何拓扑连续，无破面、错面等建模缺陷。
