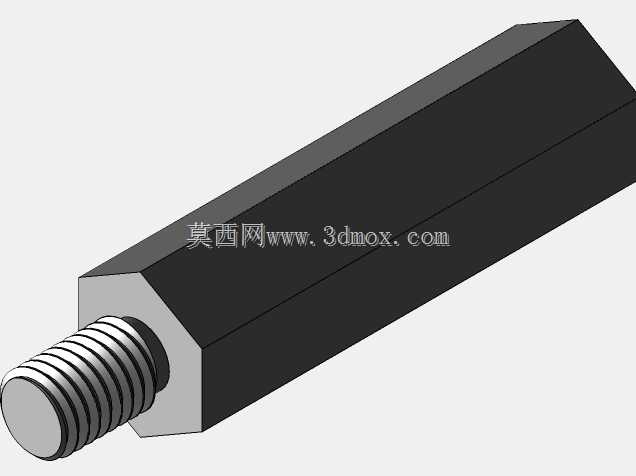

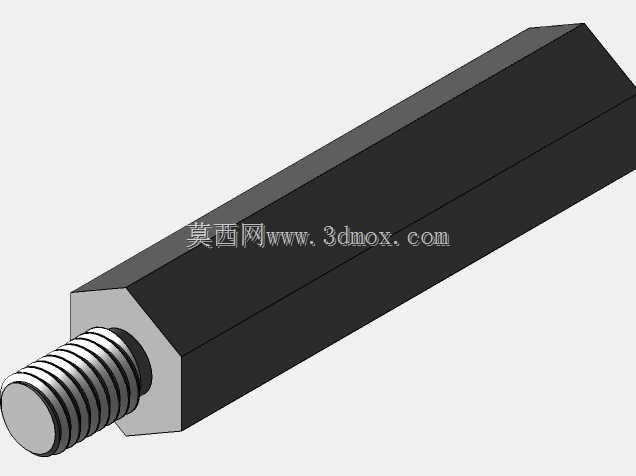

M10规格六角定位支撑柱系列设计

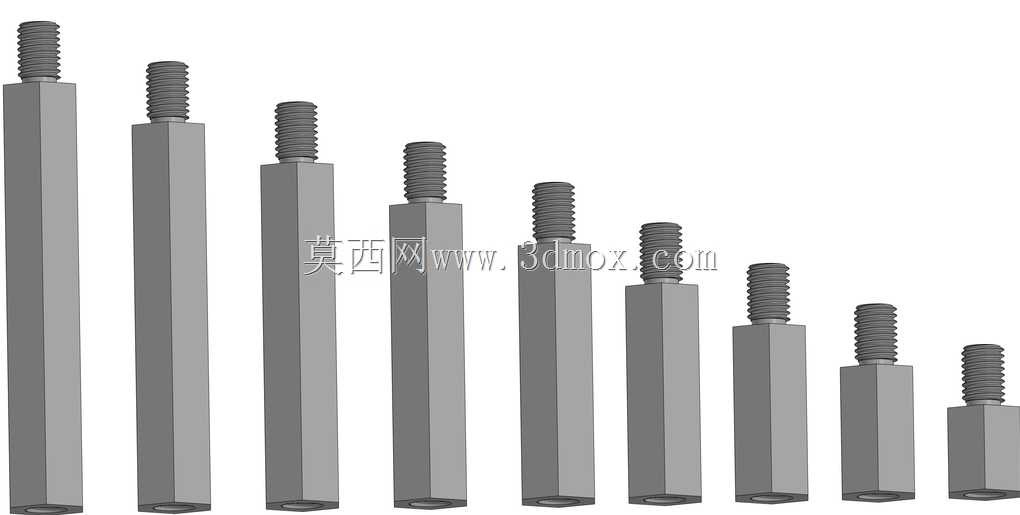

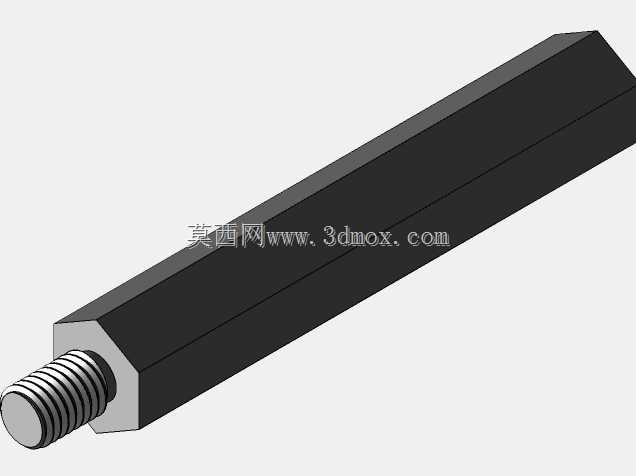

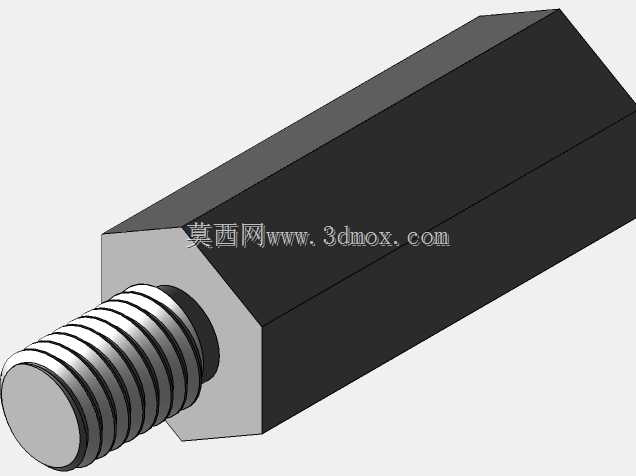

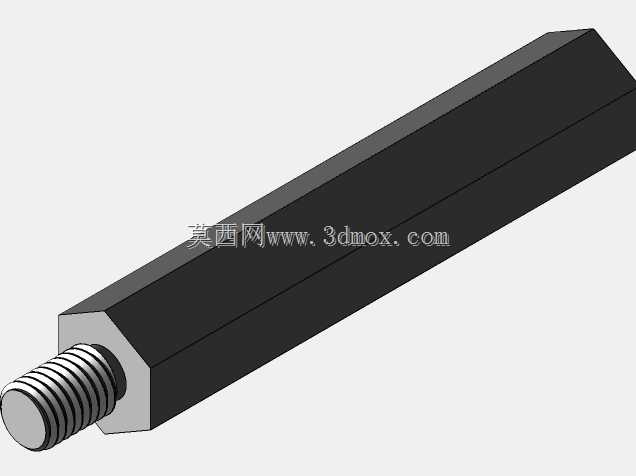

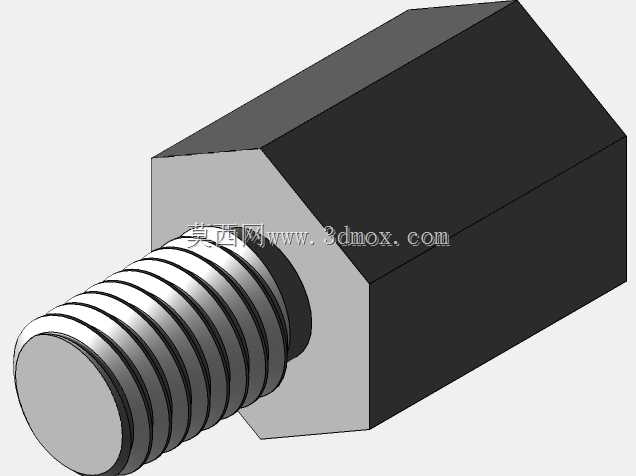

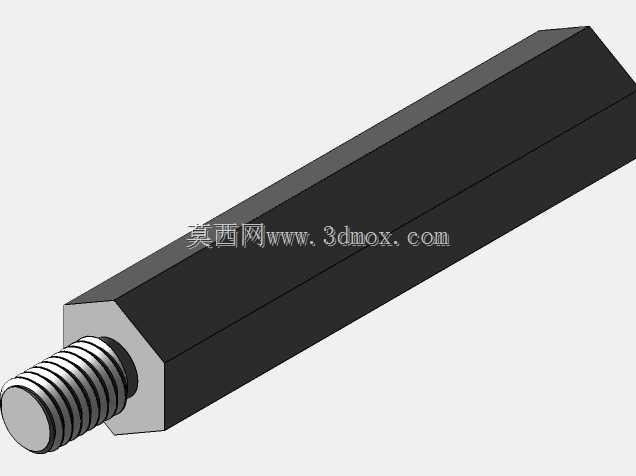

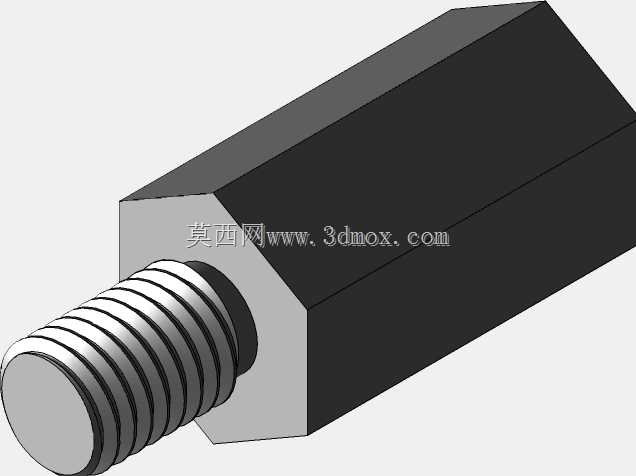

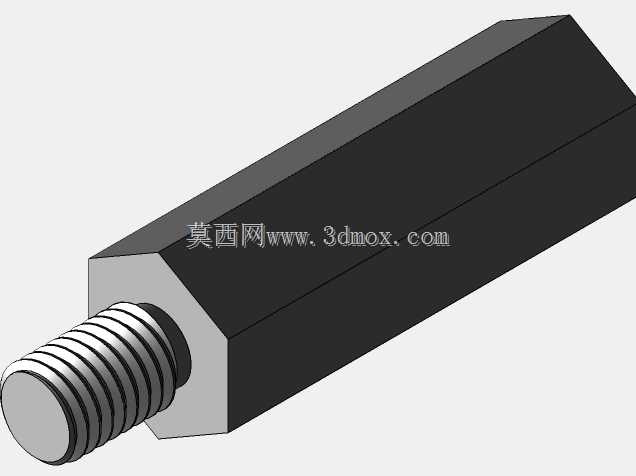

在工业装配、工装夹具搭建、自动化设备模组安装以及各类非标机械结构的组装场景中，定位支撑类零件是保障装配精度、维持结构间距、承受定向载荷的核心基础元件，本次设计的六角定位支撑件，正是针对需要精准限定安装位置、同时提供稳定轴向支撑的装配需求开发的系列化标准连接件。该系列零件主要用于两块安装板之间的间距支撑与位置定位，一端的外螺纹结构可直接旋入预设的螺纹安装孔完成固定，六角柱身既可以配合扳手施加拧紧扭矩，也能在安装后限制零件自身周向转动，避免设备运行过程中因振动出现连接松动、位置偏移的问题，相比圆形柱身的支撑柱，六角结构无需额外设计防转卡槽，就能直接实现周向限位，大幅降低安装面的加工复杂度，提升现场装配效率。设计过程中围绕通用安装场景的尺寸需求，做了全系列长度规格的梯度规划，以M10通用螺纹规格为基础，支撑段长度覆盖20mm到100mm的常用区间，每个长度规格的柱身截面尺寸保持统一，螺纹段长度、螺距均遵循普通粗牙螺纹的通用标准，能够适配市面上绝大多数M10规格的预装螺纹孔、配套螺母以及锁紧垫片，无需单独定制配套连接件，可直接替换现有设备上的同规格支撑柱，降低备件采购与维护成本。外形设计上采用等截面六角棱柱作为主体支撑段，柱身棱边做了微小的倒角处理，既避免锐边划伤操作人员、刮损配套线缆，也能在装配时引导零件顺利穿过安装过孔，不会出现棱边卡滞的问题；螺纹段与六角柱身的衔接位置设计了过渡轴肩，安装到位后轴肩端面可以紧密贴合安装面，增大接触受力面积，避免螺纹根部出现应力集中导致的断裂问题，同时轴肩也能起到轴向定位的作用，保证同一批次安装的支撑柱露出高度一致，保障上层安装板的平面度。安装边界方面，该系列零件的六角对边尺寸符合标准紧固件的扳手适配尺寸，安装时预留的扳手操作空间与普通M10外六角螺栓一致，无需额外预留更大的操作空间，对紧凑安装空间的适配性更强；支撑段的端面平面度、两端面的平行度均按照通用机械装配的精度要求设计，安装后能够保证上下安装面的平行度误差控制在装配允许范围内，不会出现支撑倾斜导致的装配应力，可广泛应用于电子设备机架安装、气动元件固定支架、工装夹具定位支撑、模具配件连接等各类场景，既能承受静态的支撑载荷，也能适配存在小幅振动的设备运行环境，长期使用不易出现变形、滑牙等问题。
