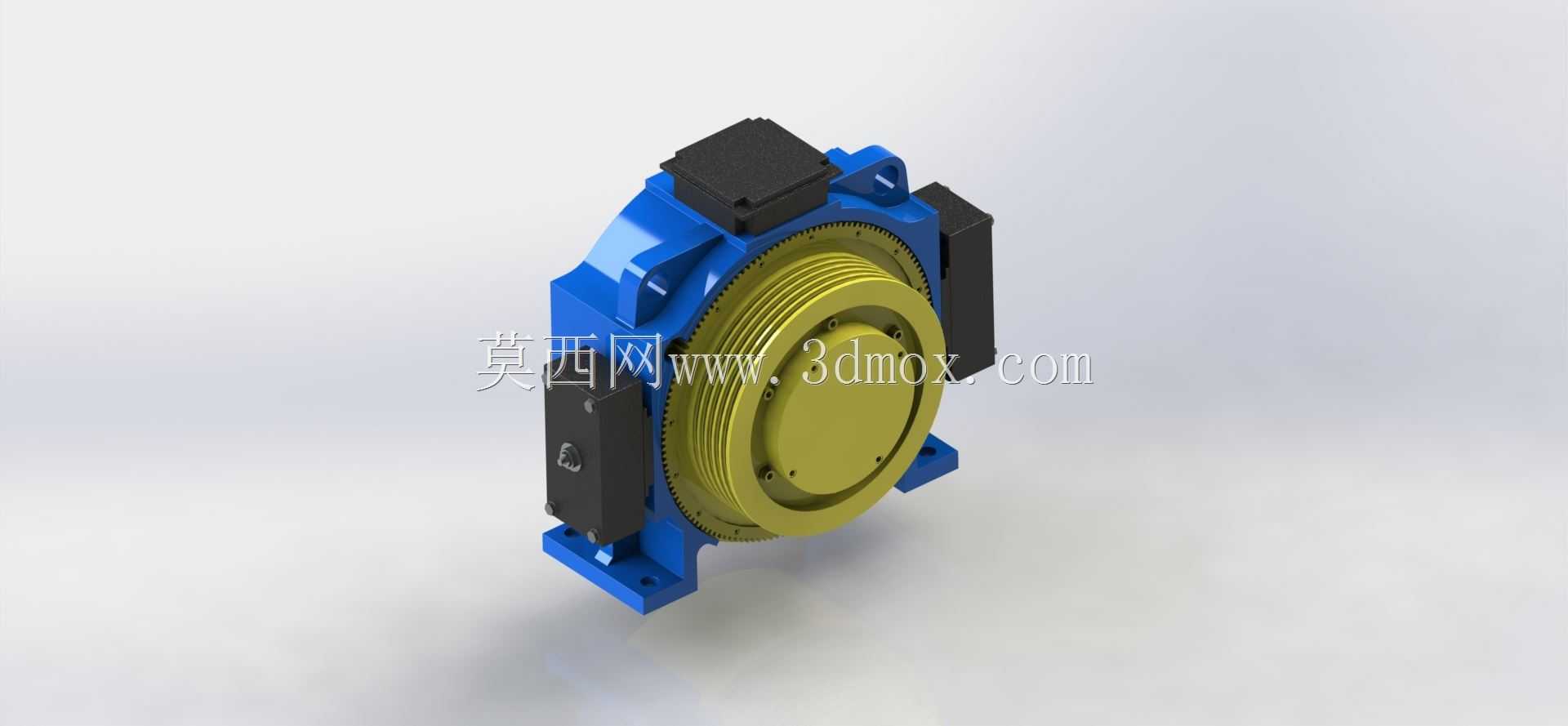

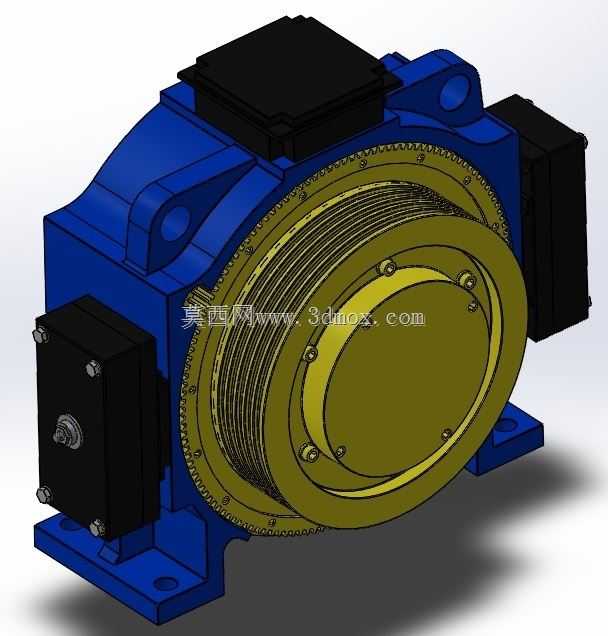

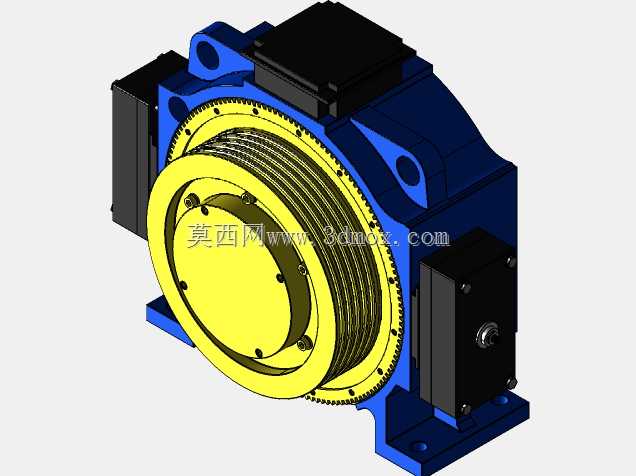

WYT系列永磁无齿轮电梯曳引机结构

这款永磁无齿轮曳引机是垂直升降电梯系统的核心动力执行部件，主要应用于额定载重630千克的中低层乘客电梯、住宅加装电梯场景，承担着轿厢与对重的牵引驱动职能，是电梯运行动力输出的核心载体，直接决定电梯运行的平稳性、噪音表现与能耗水平。该设备摒弃了传统蜗轮蜗杆减速曳引机的多级齿轮传动结构，采用永磁同步外转子直驱设计，将曳引轮与转子结构集成一体，从根源上消除了齿轮啮合带来的传动损耗、运行噪音与定期润滑维护需求，相比传统减速曳引机可降低约三成的运行能耗，同时大幅缩减了设备整体轴向尺寸，适配无机房、小机房电梯的紧凑安装空间需求。从功能特性来看，设备两侧对称布置的块式制动组件可在电梯停止运行时提供可靠的制动力矩，在断电、故障等异常工况下可快速触发抱闸动作，牢牢锁定曳引轮位置，防止轿厢出现溜梯风险，满足电梯安全规范的冗余制动要求；中部的多绳槽曳引轮采用耐磨球铁材质加工，绳槽型线匹配电梯专用钢丝绳的曲率半径，可均匀分散钢丝绳接触应力，降低钢丝绳磨损速率，延长牵引部件使用寿命；顶部的密封接线腔体可容纳动力接线与编码器信号接线，具备良好的防尘防水能力，适配井道内的多尘、潮湿安装环境。在设计思路上，该结构采用一体化承载式机座设计，机座底部的两个水平安装脚预留了标准螺栓安装孔位，安装时可直接通过螺栓固定在机房承重梁或井道内的承重支架上，无需额外加工过渡连接底座；整体结构采用对称式布局，将制动组件、接线腔体等附属部件沿曳引轮中轴线对称分布，可平衡设备运行时的径向载荷，降低运行振动；转子与定子的同轴度公差在设计阶段就通过集成式加工基准做了严格约束，可保证气隙均匀，避免运行时出现单边磁拉力带来的振动与异响。从安装边界来看，设备整体外形紧凑，底部安装脚的孔位间距符合主流630千克级曳引机的安装尺寸标准，可直接替换同规格传统减速曳引机进行老旧电梯升级改造；设备的径向突出尺寸、轴向总长度均做了优化，安装时预留常规的检修操作空间即可满足日常维护需求，无需额外扩大机房或井道的预留安装空间；曳引轮的绳槽位置与轿厢、对重的导向轮位置匹配，安装时无需额外调整导向轮位置即可保证钢丝绳的垂直入槽角度，减少现场安装调试的工作量。
