下承式拱形桁架跨河桥梁三维设计作品

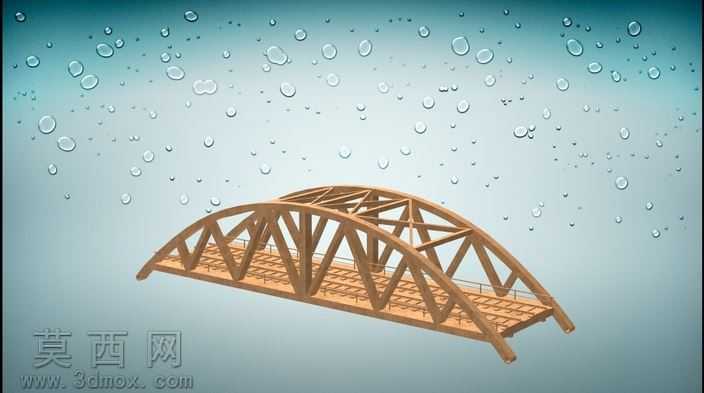

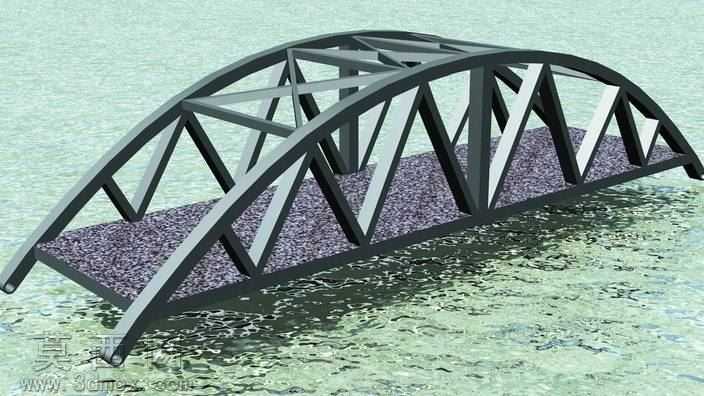

本作品为下承式拱形桁架桥梁的三维设计成果，建模阶段采用参数化特征建模思路，以SolidWorks为核心建模工具，首先确定桥梁的整体跨度、拱肋矢高、桥面宽度等核心设计参数，先绘制桥面承载平台的基准草图，定位拱脚的两个支撑端点，以此为基础生成拱形主拱肋的三维路径，通过扫描特征生成主拱肋的实体结构，主拱肋采用变截面箱型钢结构的截面设定，保证拱肋在承受竖向荷载时的抗弯与抗压性能。随后搭建桁架腹杆体系，按照三角形稳定受力原则排布斜向腹杆与竖向连接杆，每根腹杆均通过两端的配合约束与主拱肋、桥面纵梁精准连接，所有杆件的连接节点均做了圆弧过渡处理，避免应力集中的结构缺陷，桥面部分采用分层建模逻辑，底层为钢制纵横梁组成的承载框架，上层铺设模拟沥青碎石铺装的桥面面层，还原真实桥梁的桥面构造细节。材质编辑阶段，为所有钢结构杆件赋予哑光深灰色金属材质，调整材质的粗糙度与金属度参数，还原户外钢结构桥梁的漆面质感，桥面铺装层赋予颗粒感碎石材质，添加细微的凹凸纹理模拟真实铺装的粗糙表面，下方水体采用半透明带折射反射的水材质，添加轻微的波纹扰动参数模拟自然水面的动态效果。渲染阶段采用户外自然光照方案，设置平行光模拟正午太阳光的照射角度，添加环境光遮蔽效果强化桁架结构的阴影层次，突出杆件之间的空间穿插关系，水面添加真实的反射效果，映射出桥梁钢结构的倒影，提升整体渲染的真实感。设计过程中重点考量桁架结构的受力传递逻辑，拱形结构将桥面竖向荷载转化为拱肋的轴向压力，配合腹杆的分力作用，让整体结构受力更加均匀合理，所有杆件的排布均避开了桥面通行的净空区域，符合下承式桥梁的通行空间要求，模型的每个结构部件均为独立可编辑的特征实体，可直接用于结构受力模拟、施工方案演示或者桥梁科普展示场景，整体建模过程严格遵循钢结构桥梁的构造规范，节点连接、杆件比例均参考真实工程中的桁架桥设计参数，保证模型结构的合理性与还原度。
