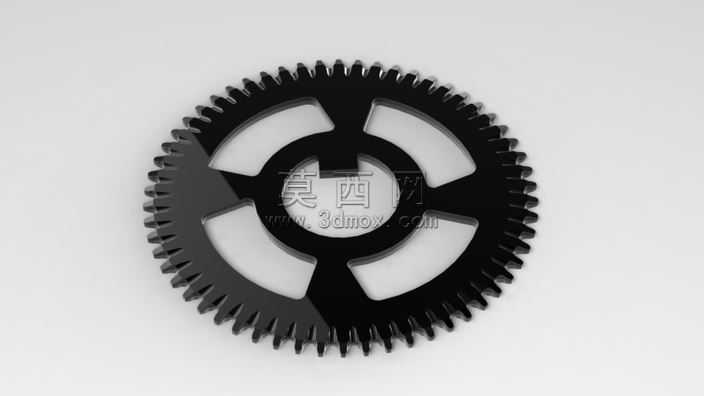

58齿100毫米直径传动齿轮三维设计

本作品为标准圆柱传动齿轮的三维设计成果，建模过程依托三维参数化设计逻辑完成，首先明确核心设计参数：齿数设定为58齿，齿顶圆直径严格控制为100毫米，以此为基础推导齿距、模数、齿根圆直径、分度圆直径等核心齿形参数，确保齿形符合渐开线圆柱齿轮的啮合传动标准。建模阶段先绘制齿轮的中心基准轴与分度圆基准面，通过渐开线方程生成单齿的精确齿廓曲线，对齿廓曲线进行曲率检查，保证齿顶、齿侧、齿根的过渡平滑无断点，避免后续啮合过程中出现卡滞或应力集中问题；完成单齿齿廓的草绘后，通过圆周阵列命令围绕中心轴均匀阵列生成全部58个轮齿，阵列过程严格校验齿距误差，确保相邻轮齿的角度偏差控制在机械传动允许的公差范围内。轮齿部分完成后，进行齿轮轮毂与减重结构的设计：中心设置标准安装轴孔，轴孔与外圈轮齿之间设计三辐条式镂空减重结构，辐条采用对称式布局，既保证齿轮整体的结构强度，能够承受额定传动扭矩下的载荷，又有效降低齿轮自身重量，减少传动过程中的转动惯量，提升传动响应效率。材质与渲染阶段，为齿轮赋予高强度合金结构钢材质，调整材质的金属粗糙度、反光度参数，还原钢制零件经过精加工后的表面质感，对齿面部分设置细微的磨削纹理，体现零件的机加工工艺特征；渲染时采用柔和的侧上方打光，清晰展现轮齿的齿形轮廓、辐条的结构层次以及中心安装位的细节，通过光影对比突出齿轮的立体感与结构精度。设计过程中重点校验了齿轮的啮合适配性，确保该齿轮可与同模数的标准齿轮完成顺畅啮合，无齿侧间隙过大或啮合干涉的问题，整体结构兼顾传动性能、轻量化需求与加工可行性，可用于机械传动系统的原理演示、装配模拟以及相关机械设计的配套选型参考。
