曼巴M4款五辐防脱越野轮毂设计

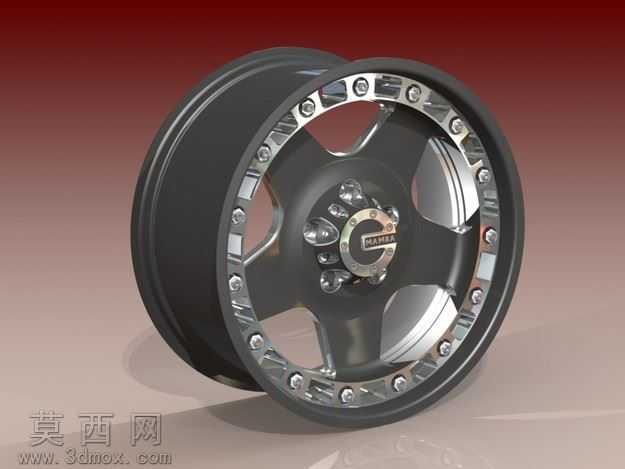

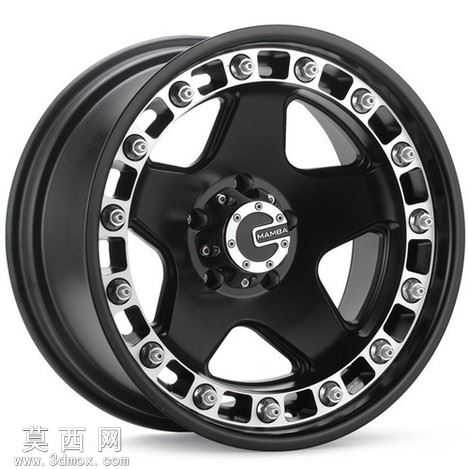

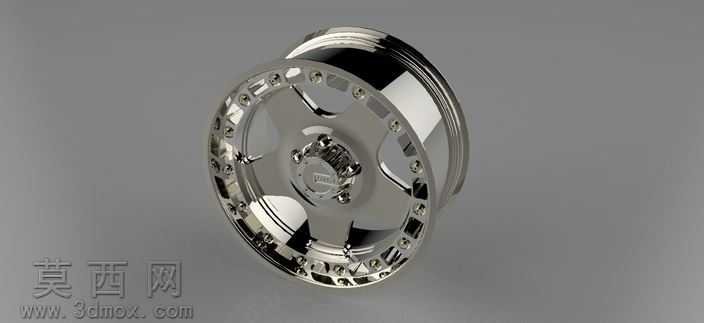

本作品为越野改装场景设计的防脱式轮毂三维模型，建模阶段以4×4孔位圆心参数为基准，严格遵循越野轮毂的装配尺寸规范，先通过草图绘制确定轮毂的整体外轮廓、轮辐分布角度、防脱圈螺栓孔位的排布间距，再通过旋转特征构建轮毂的基础筒体结构，保证轮辋部分的曲面过渡平滑，适配标准越野轮胎的安装尺寸。轮辐部分采用经典的五辐式造型设计，每根轮辐做了内凹式的曲面切削处理，既保证了视觉上的运动力量感，也通过结构优化降低了轮辐位置的应力集中风险，建模时对轮辐与中心盘、轮辐与轮辋的衔接位置做了圆角过渡处理，还原真实锻造轮毂的工艺细节。中心安装盘区域做了分层结构设计，预留了轮毂盖的安装卡槽，中心标识区域做了嵌入式的凹槽结构，可适配品牌标识的装配需求，安装孔位周边做了加厚凸台处理，强化安装位置的结构强度，满足越野场景下的高强度载荷需求。外圈的防脱圈结构是本模型的设计重点，沿轮辋外沿均匀排布了多颗防脱固定螺栓，每颗螺栓的头部造型、垫片结构都做了精细化建模，防脱圈压环与轮辋的贴合面做了精准的配合间隙设计，还原真实防脱轮毂压紧轮胎胎唇、避免低胎压越野时轮胎脱圈的功能结构。材质渲染阶段，轮辐主体采用哑光黑的金属烤漆材质，调整材质的粗糙度参数还原磨砂漆面的质感，防脱圈螺栓、中心盖标识区域采用亮面镀铬金属材质，通过材质对比突出轮毂的层次结构，轮辋内侧做了半哑光的金属质感处理，还原铝合金基材的表面效果。整体建模过程严格遵循汽车改装轮毂的行业尺寸标准，所有结构特征都对应真实产品的生产工艺逻辑，既保证了外观造型的视觉表现力，也完整还原了轮毂的装配结构、功能细节，可用于越野改装方案展示、轮毂产品设计验证等场景。
