桁架式跨河谷桥梁三维结构设计模型

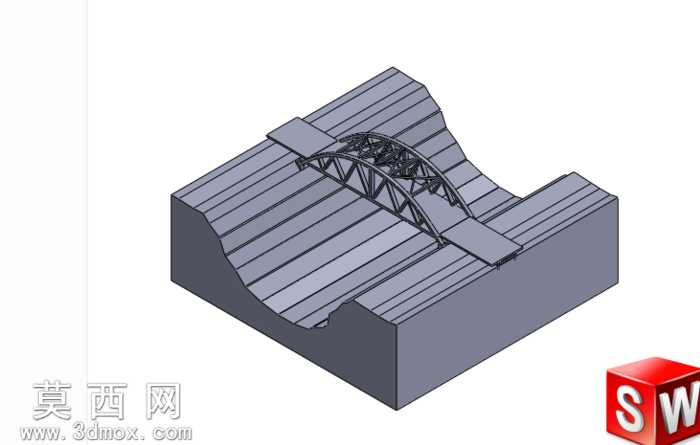

本模型采用SolidWorks进行全参数化三维建模，完整还原了桁架式跨河谷桥梁的整体结构与细节特征。建模过程中首先搭建两岸带弧形凹面的桥台基座，基座采用分层实体建模方式，模拟混凝土桥台的块体拼接结构，表面通过线性阵列特征还原桥台的分层铺装纹理，弧形凹面精准匹配河谷的岸坡形态，保证桥台与岸坡的贴合度。中部主桥采用桁架拱结构设计，通过草图绘制桁架的上下弦杆轮廓，使用结构构件特征生成各段型钢杆件，再通过剪裁延伸特征处理杆件交接节点，还原桁架结构的交叉支撑、腹杆排布细节，保证桁架受力结构的完整性，主桥两端通过矩形搭板与桥台顶面衔接，搭板采用拉伸凸台特征制作，边缘做倒角处理模拟实际桥梁的搭板过渡结构。材质分配阶段，桥台基座赋予哑光混凝土材质，调整材质粗糙度与灰度参数还原混凝土的哑光质感；桁架杆件赋予深灰色金属材质，添加轻微的金属反光与纹理，模拟钢结构桥梁的型钢材质；搭板部分赋予浅灰色铺装材质，区分于桥台与桁架结构。渲染阶段采用等轴测视角展示模型，添加柔和的环境光与定向光源，突出结构的立体感与层次，清晰展现桥台的弧形轮廓、桁架的杆件交错关系以及整体桥梁的跨接形态。设计思路围绕小型跨河谷桁架桥的实用场景展开，重点还原桁架桥的受力结构特征与桥台的岸坡适配形态，建模过程中严格遵循实际桥梁的结构比例，各部件的尺寸匹配合理，既保证了结构外观的还原度，也通过参数化建模保留了各部件的可编辑性，可用于桥梁结构展示、教学演示或相关场景的装配参考，模型整体结构完整，无多余冗余特征，各部件装配关系清晰，能够直观展现桁架式跨河桥的整体构造与连接方式。
