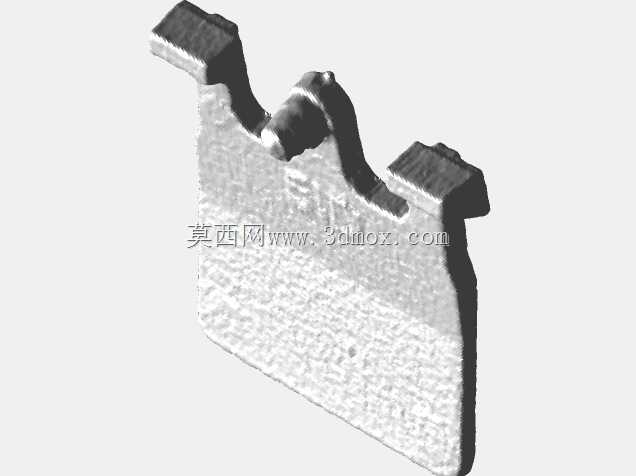

F型翻板激光扫描实体复刻结构

本次通过激光扫描完成复刻的F型翻板，是工业传动与定位场景中应用十分广泛的接触式卡位构件，常见于自动化输送线的工件挡停工位、小型机电设备的档位切换结构、仓储分拣设备的货品限位机构中，承担着单向阻挡、到位承托、翻转让位的核心功能，在轻工包装、电子元件组装、小型五金加工生产线的配套工装里，这类翻板的使用频次极高，直接影响生产线的工位定位精度与运行流畅度。从实际使用场景来看，这类F型翻板多安装在输送线的侧边支架上，常态下依靠自身结构的卡位保持直立状态，当输送线上的工装托盘或工件移动到对应工位时，翻板的直立挡边会抵住工件的定位端面，完成工件的到位阻挡，方便工位上的执行机构完成加工、检测、组装等工序；当工件需要继续向下一工位输送时，驱动机构会带动翻板绕上部的铰接点位翻转，让挡边下沉到输送平面以下，工件即可无阻碍通过，待工件完全通过后翻板自动复位，等待下一个工件到位。从结构特性来看，该翻板采用F型的不对称布局，上部两个对称的凸台结构是铰接安装位，用来匹配安装座上的铰接销轴，凸台的端面做了小面积的平整处理，保证与安装座的贴合面间隙均匀，避免翻转过程中出现卡滞；中部凸起的圆柱结构是驱动受力位，用来连接驱动摆杆或复位弹簧，将外部驱动力传递到整个翻板上，带动翻板完成翻转动作；下部的长直板结构是核心的挡接工作面，板面做了加厚处理，能够承受工件到位时的反复撞击，不会因为长期受冲击出现变形。在设计复刻的过程中，激光扫描完整保留了实体构件的所有细节特征，包括长期使用过程中形成的工作面磨损痕迹、安装位的配合公差特征，这些真实的实体特征能够为后续的翻板优化设计、备件批量生产提供精准的参考依据，避免传统测绘过程中出现的尺寸偏差。从安装边界来看，该翻板的两个铰接凸台中心距适配常规的小型工装安装座尺寸，下部挡接面的长度能够覆盖常规小型工装托盘的侧边接触范围，翻转过程中最大外轮廓不会超出安装座的预留空间，不需要额外对周边设备进行改造即可直接替换原有同规格构件，适配性较强。
