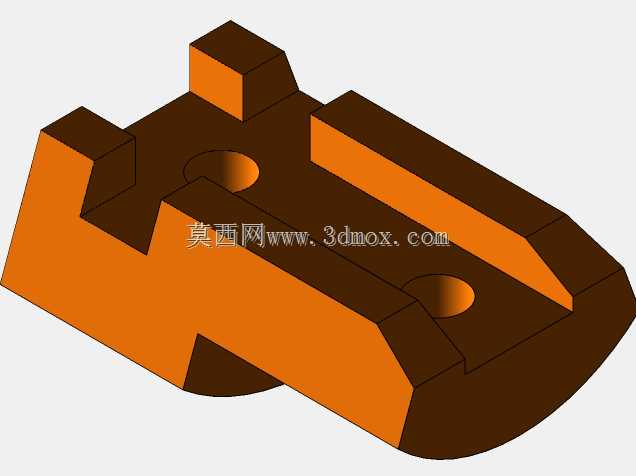

带双安装孔的斜向导向滑块零件

该零件属于机械传动系统中常用的导向滑动类构件，主要应用在各类需要直线往复滑动导向、行程限位的工装夹具、小型自动化输送机构以及专用设备的进给模组当中，承担滑动承载、行程导向、配合锁紧定位的核心作用，能够在设备运行过程中为配套的运动部件提供稳定的滑动支撑，避免运动过程中出现偏移、卡滞的问题，保障往复运动的轨迹精度。从功能特性来看，零件主体设置有两道平行的斜向导向凸台结构，该结构能够与对应设备上的导向槽形成精准的滑动配合，凸台的侧边做了斜切过渡处理，既能够在装配过程中起到导入导向的作用，降低装配对位的难度，也能够在滑动过程中减少棱角位置的应力集中，避免长期往复滑动后出现棱角崩损、配合间隙变大的问题。零件顶面设置有两个同轴度经过精准管控的贯通安装孔，孔位周边做了沉台处理，能够在安装锁紧螺丝时让螺丝头部完全沉入零件本体内部，不会突出零件表面对滑动行程造成干涉，同时沉台结构也能够增大螺丝与零件的接触面积，让锁紧力分布更加均匀，避免长期受往复载荷作用出现螺丝松动、连接失效的问题。零件的端部做了圆弧收边的结构设计，在滑动到行程端点位置时，能够与配套的限位缓冲结构形成平滑接触，减少硬碰撞带来的冲击载荷，既能够降低设备运行过程中的碰撞噪音，也能够延长零件本身以及配套限位构件的使用寿命。在设计思路上，该零件优先考虑了滑动配合的稳定性与安装维护的便捷性，整体结构采用对称式布局设计，受力分布更加均匀，在往复滑动过程中不会出现偏载磨损的问题，零件的壁厚经过合理分配，在保障整体结构强度、满足长期滑动耐磨需求的前提下，尽可能去除了非配合位置的多余材料，既降低了零件自身的重量，减少滑动过程中的惯性冲击，也能够降低零件的加工制造成本。从安装边界来看，该零件的整体外形轮廓规整，所有配合面的尺寸公差都按照滑动配合的精度要求进行管控，安装时只需要将导向凸台对准配套的导向槽推入，再通过两个安装孔完成锁紧固定即可，不需要额外做复杂的对位调整，后续维护更换时拆装也十分便捷，能够有效降低设备的维护停机时间。零件的非配合面都做了倒角去毛刺处理，不会在装配和维护过程中划伤操作人员，也能够避免毛刺脱落进入滑动配合面造成卡滞、磨损加剧的问题。
