三片式内螺纹手动末端球阀三维结构

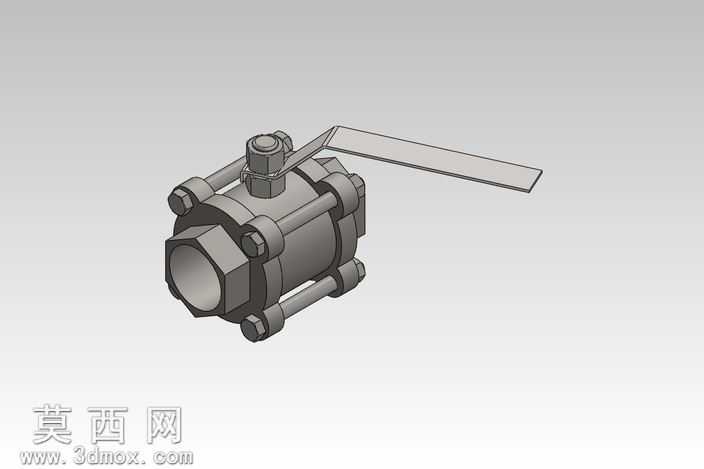

本模型为三片式内螺纹手动末端球阀，建模过程以工业级三片式球阀的真实结构为基准，首先通过草图绘制确定阀体通径、壁厚、连接螺纹的基础参数，采用拉伸、旋转特征构建左右端阀体与中间阀体的主体轮廓，对三片阀体的对接密封面做精准的公差预留设计，保证装配后密封贴合度符合工业使用要求。模型的球体启闭件采用整球结构，通过旋转切除做出介质流通的等径直通孔，通孔直径与阀体通径保持一致，实现全通径无流阻的介质输送效果，球体与阀杆的连接部位做扁方定位结构，避免启闭过程中阀杆与球体出现打滑偏移。阀杆部分采用下装式防飞出结构设计，依次构建阀杆密封填料槽、压盖定位台阶、手柄连接扁位，还原真实球阀的阀杆密封与防冲出安全结构。手动操作手柄采用长杠杆式结构，通过拉伸做出手柄的扁平握持形态，在手柄与阀杆的连接端做定位孔与锁紧螺母的配合结构，保证操作力矩传递稳定。阀体的连接螺栓采用圆周均布设计，通过阵列特征完成四根连接螺栓与配套螺母的建模，还原三片式阀体通过螺栓预紧实现密封装配的结构逻辑，同时在阀体两端做出内螺纹连接结构，匹配50NB公称通径的管路连接需求。材质渲染上，阀体、螺栓、手柄均赋予哑光不锈钢金属材质，模拟工业常用不锈钢球阀的金属质感，密封部位赋予深色橡胶材质区分不同部件属性，整体渲染效果清晰呈现各部件的装配关系与结构细节。设计过程中严格遵循手动球阀的工作原理，保证手柄旋转90度即可实现球体通孔与管路通断状态的切换，各活动部件的运动行程无干涉，装配关系完全符合实际产品的组装逻辑，可用于管路系统的装配模拟、阀门结构教学演示以及相关产品的设计参考，模型结构完整无缺失，各部件的尺寸比例协调，还原了三片式末端球阀的典型结构特征，能够直观展现这类手动球阀的内部构造与外部连接形式。
