大跨度悬索桥金门大桥仿真设计作品

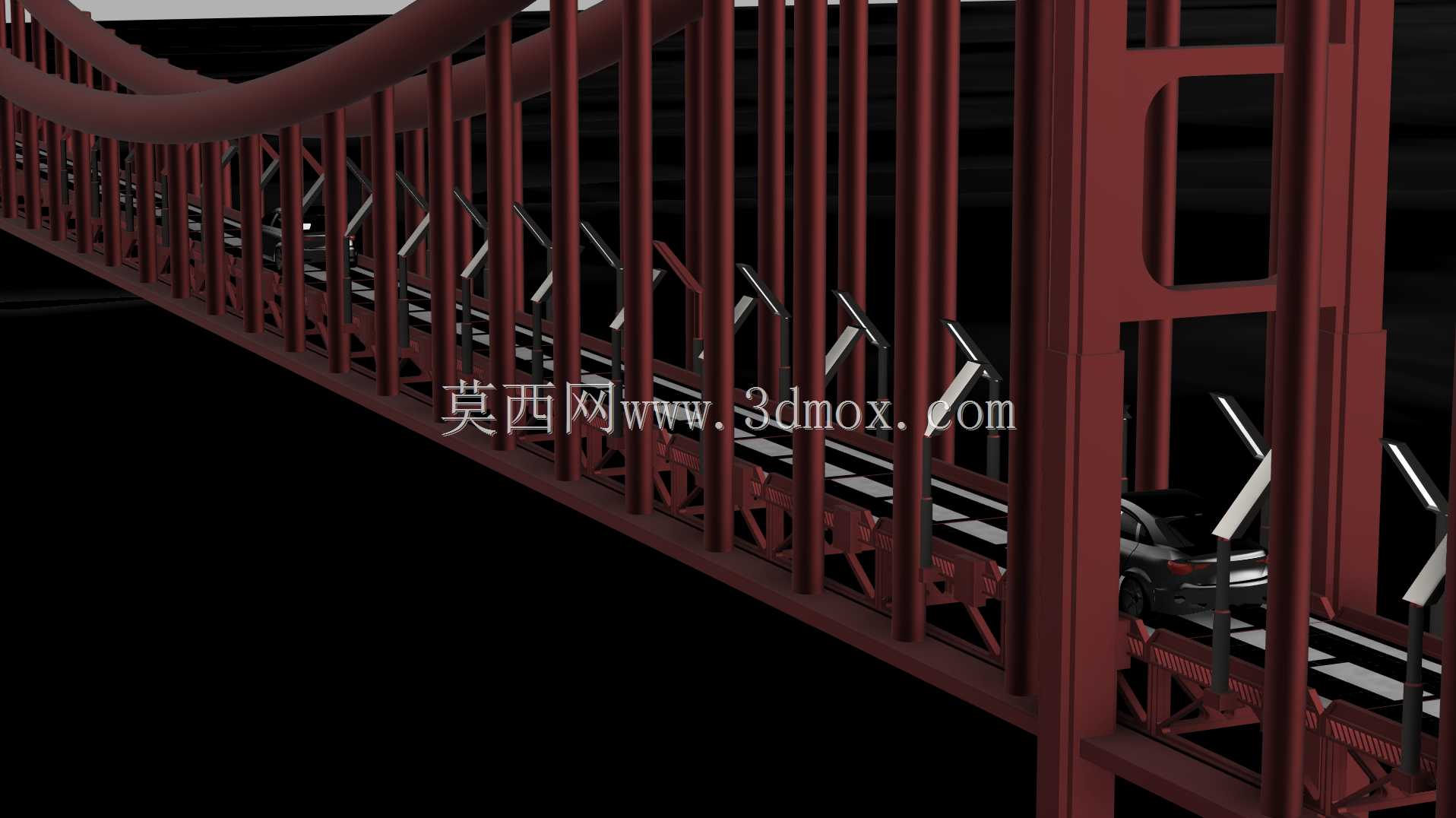

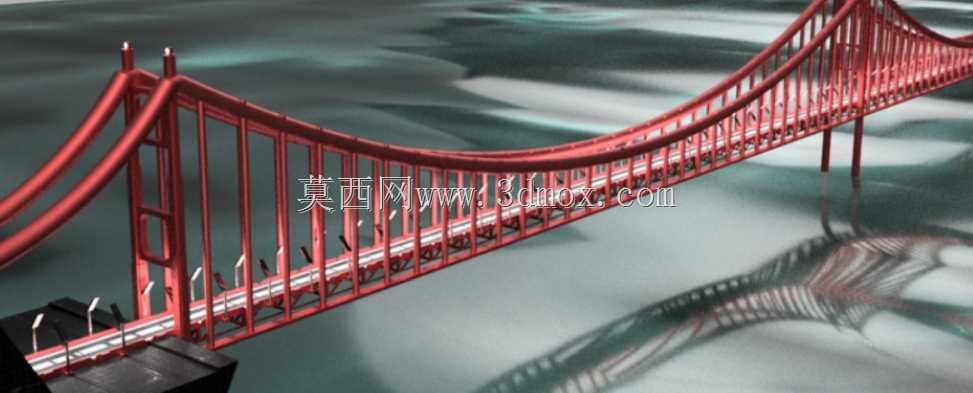

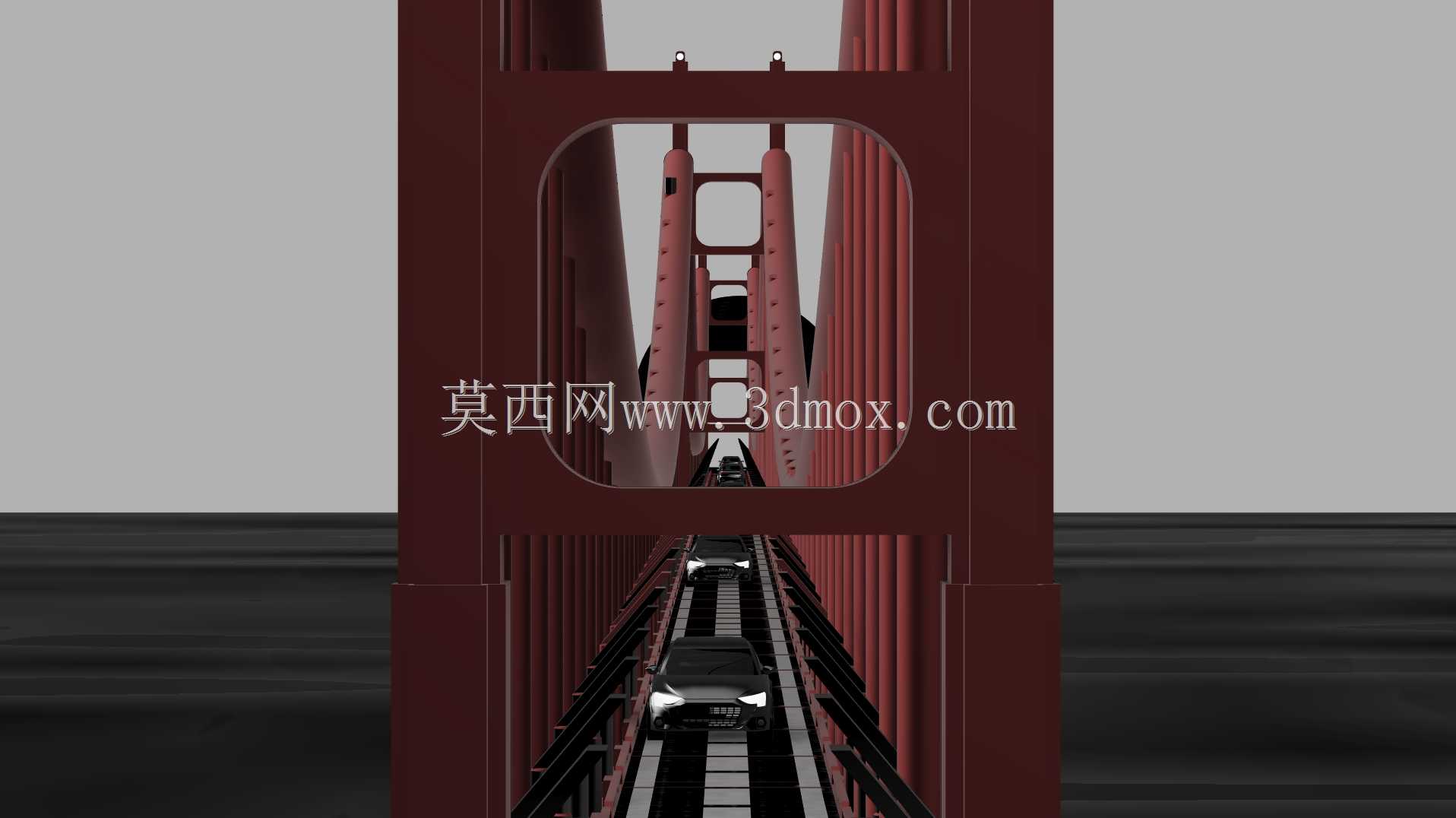

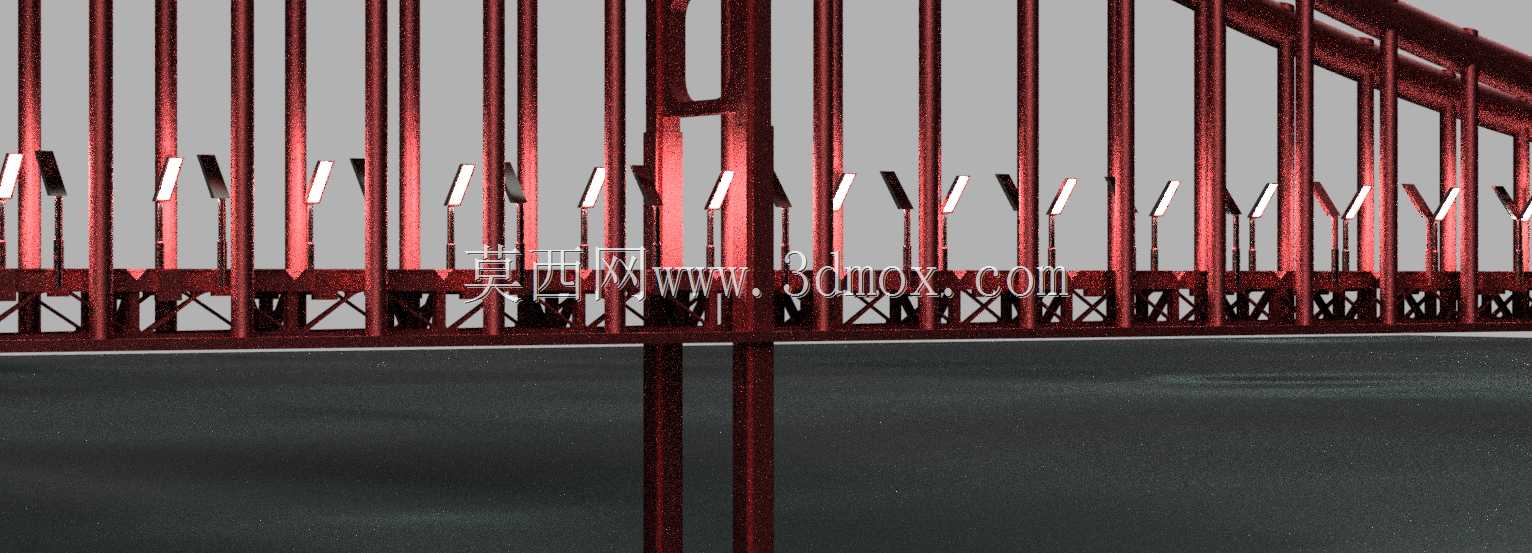

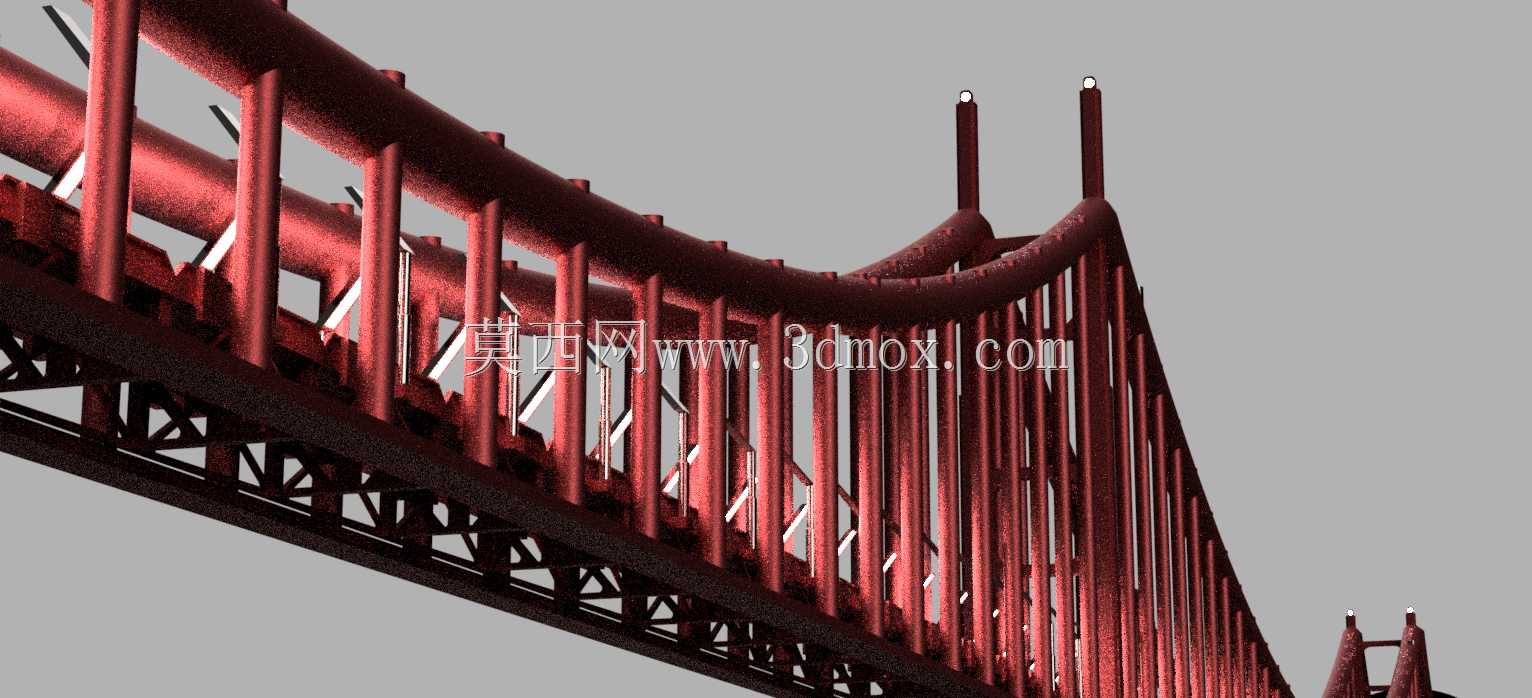

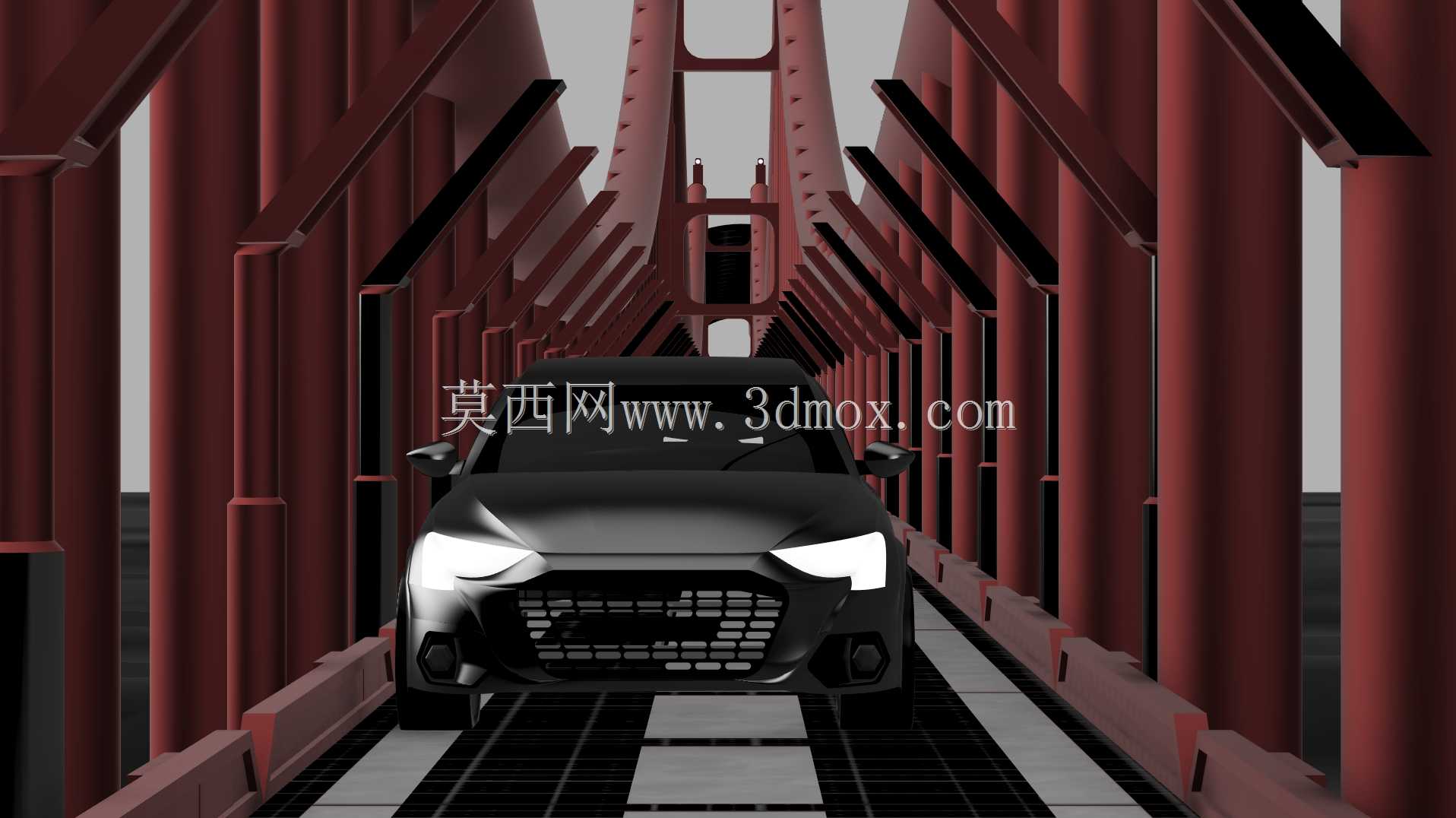

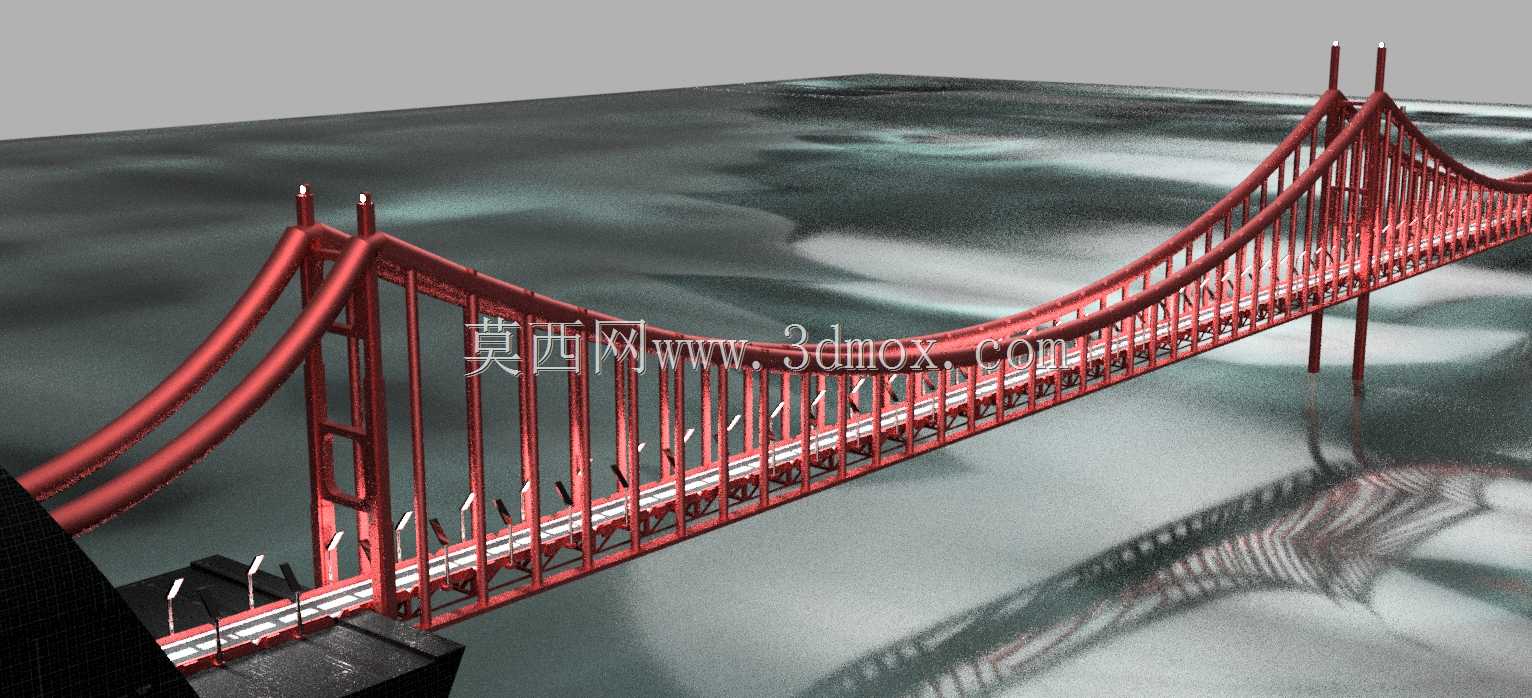

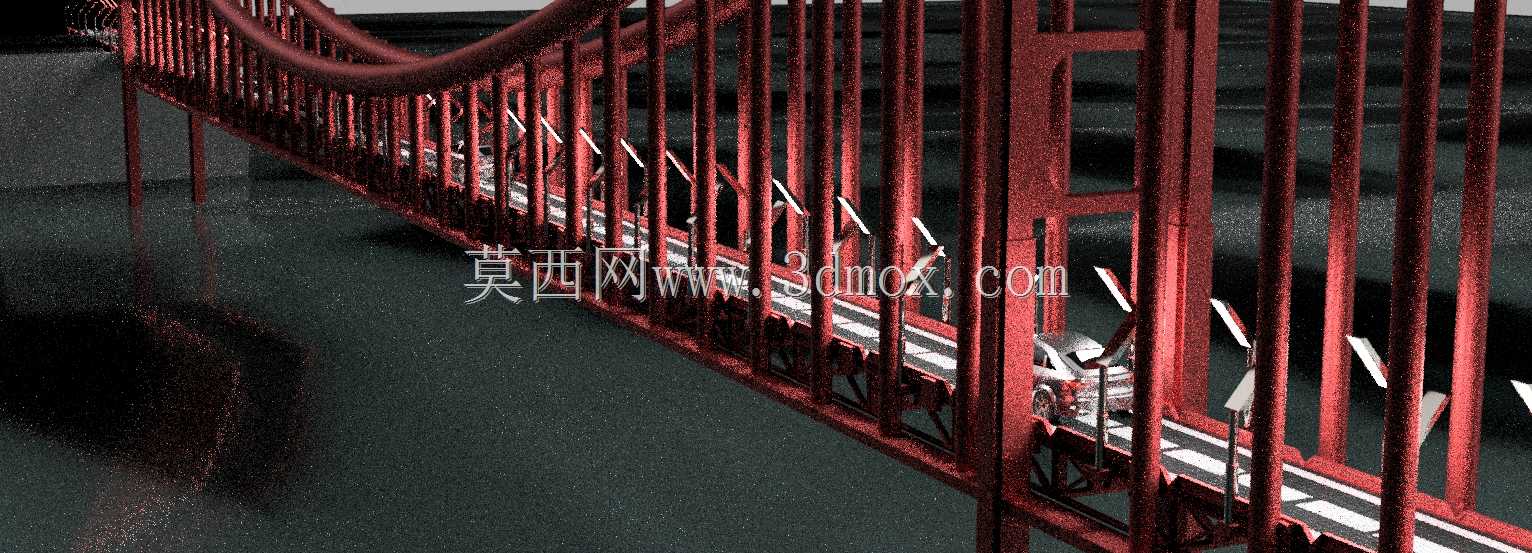

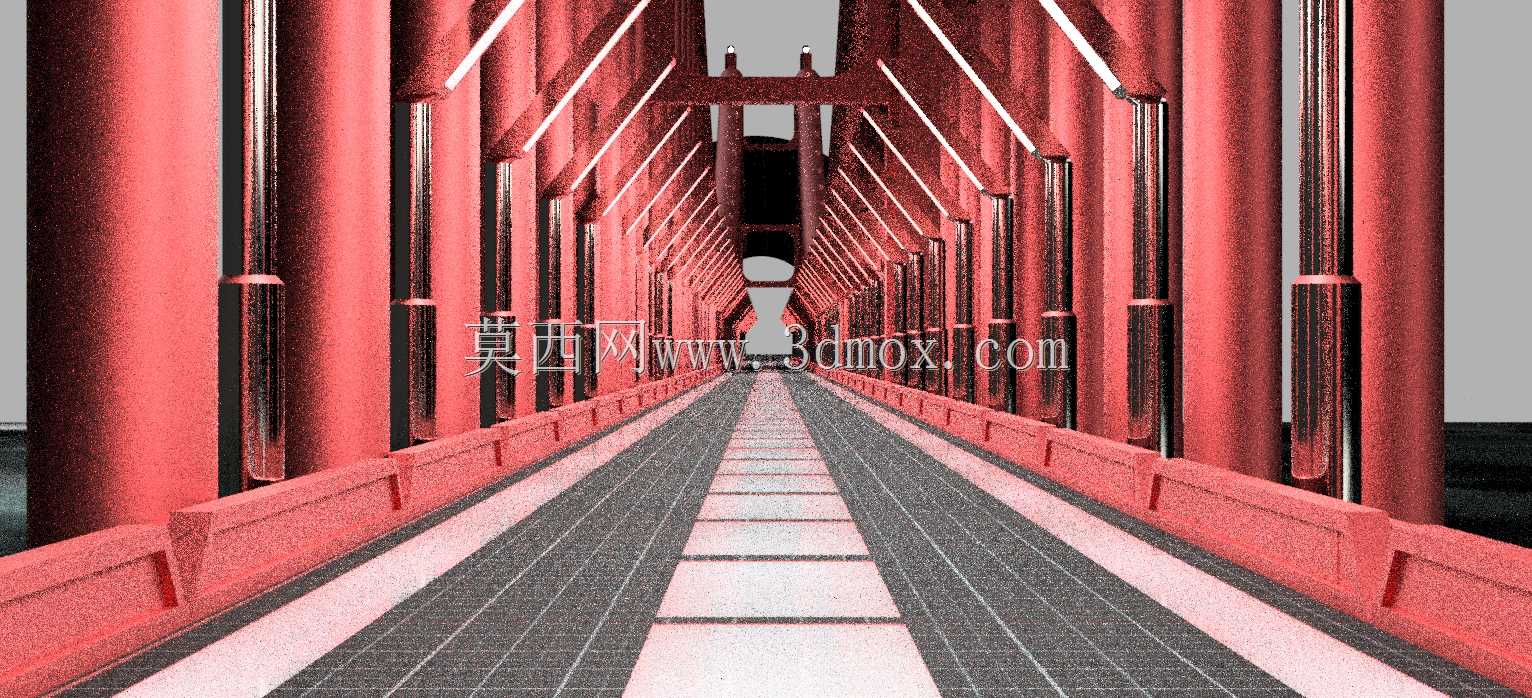

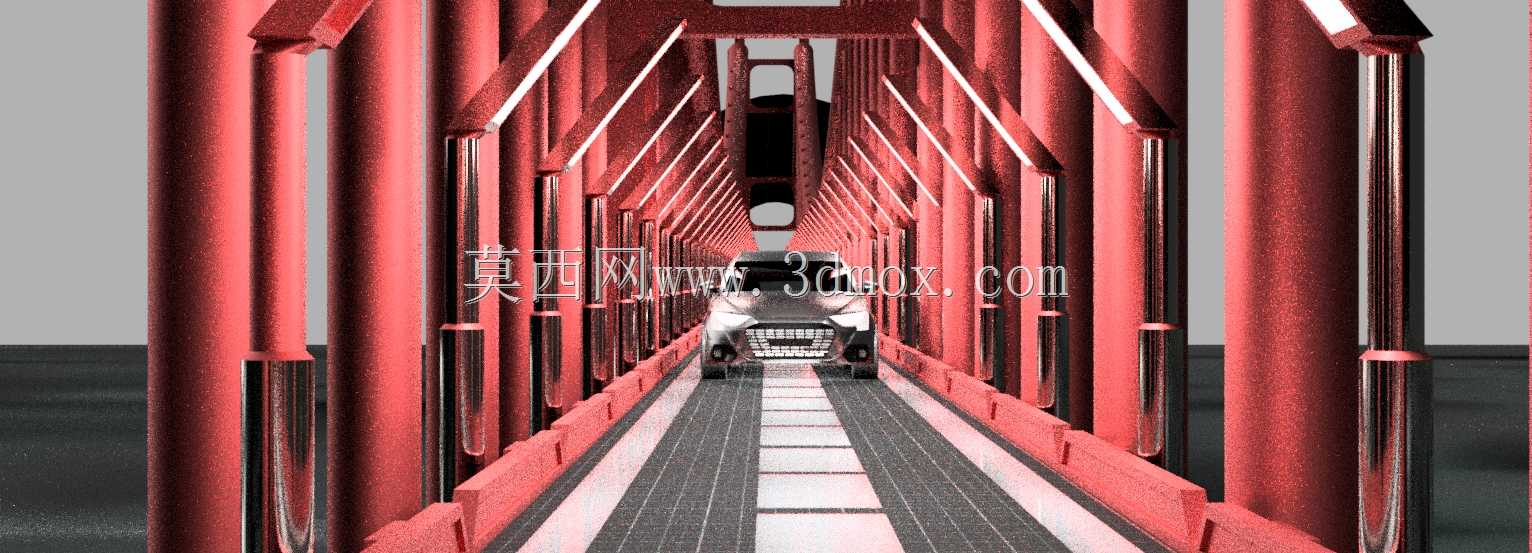

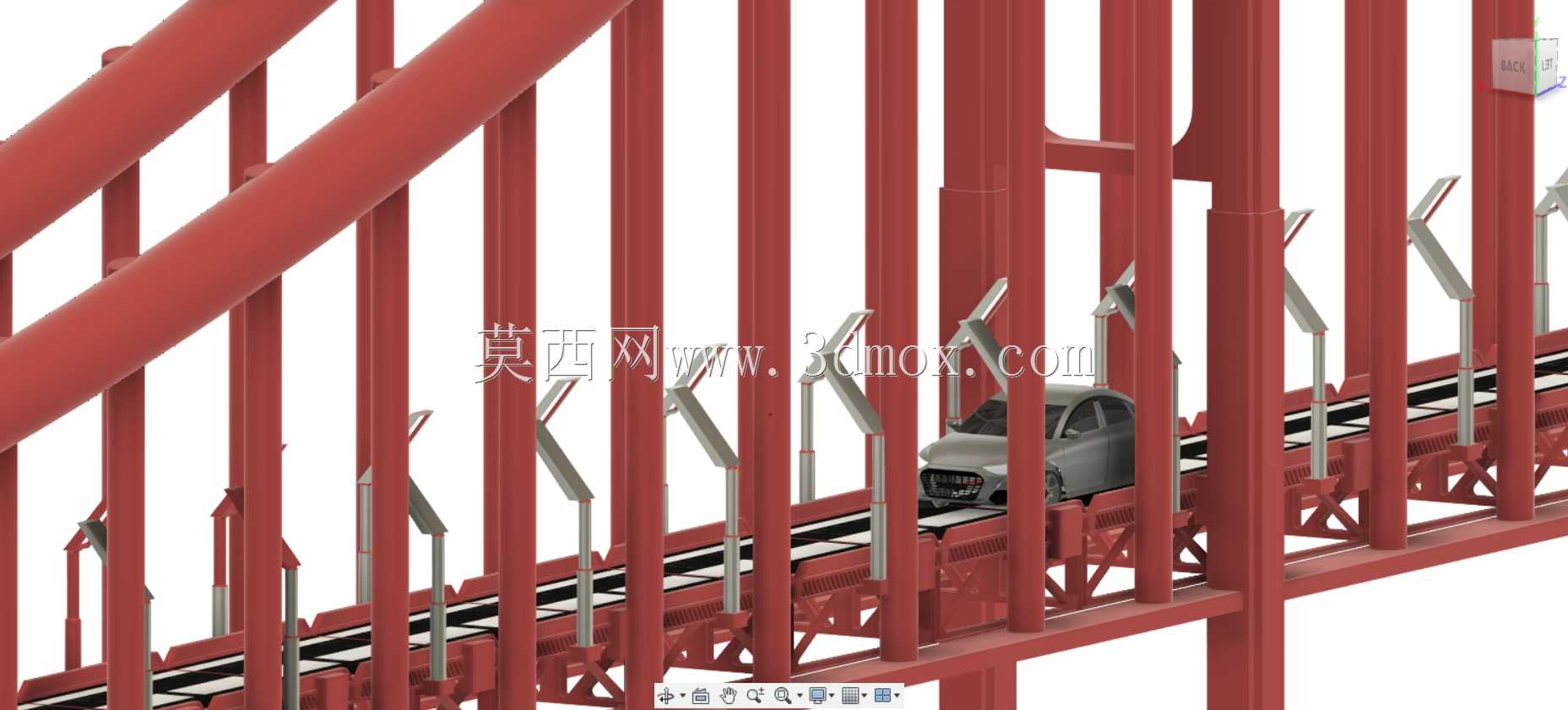

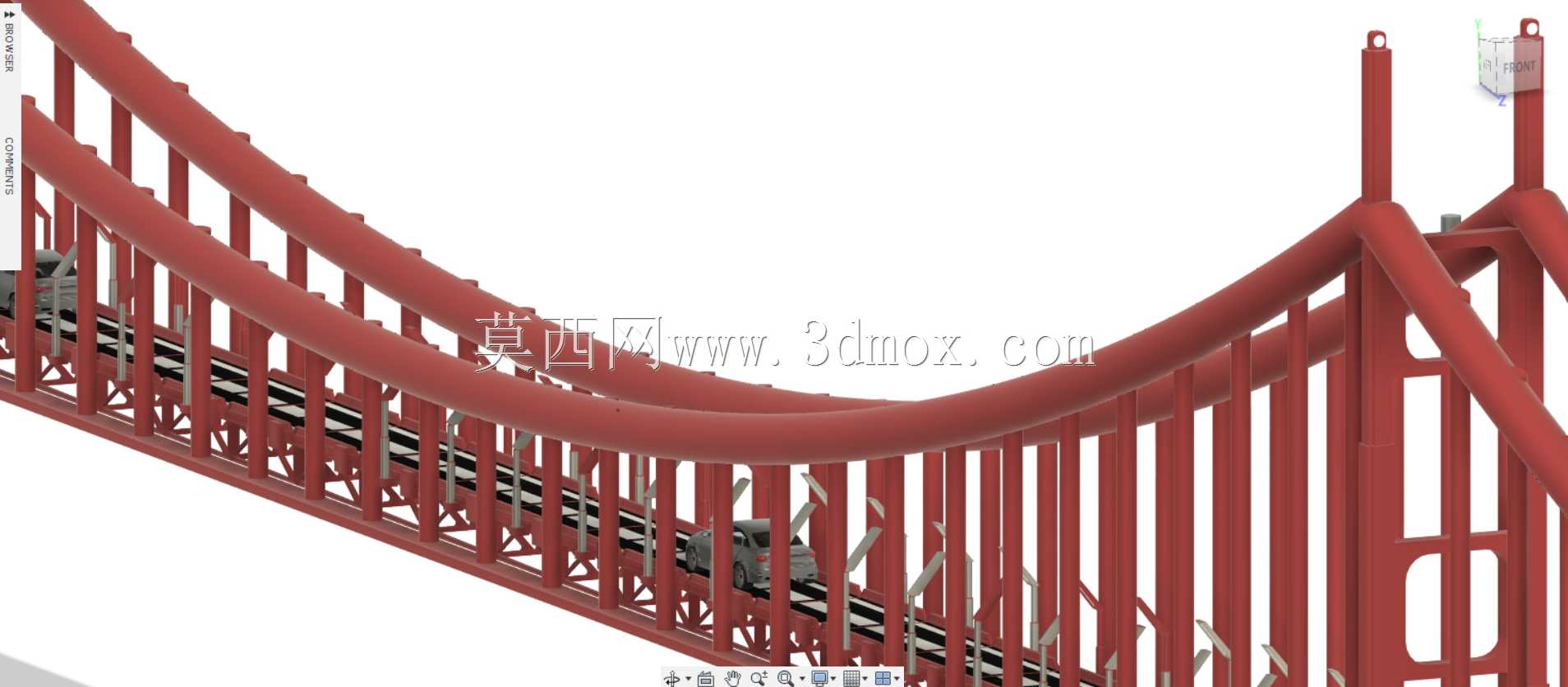

本次呈现的大跨度悬索桥仿真设计，以经典跨海悬索桥为原型还原，核心面向交通工程教学演示、桥梁方案可视化展示、城市景观沙盘搭建等应用场景，可辅助桥梁工程相关的结构认知教学，也能作为文旅场景地标展示的数字化载体，还可用于桥梁施工前期的方案预演环节，帮助相关人员直观理解悬索桥的整体构造逻辑。从实际用途来看，该设计完整还原了悬索桥的通行承载结构，主桥部分预留了双向车行通道的布设空间，两侧设置了防护栏与照明点位的安装位置，桥塔、主缆、吊索、加劲梁的衔接关系完全按照真实悬索桥的受力逻辑搭建，可直观展示悬索桥通过主缆传递荷载至桥塔、再由桥塔传导至地基的受力路径，帮助学习者快速理解大跨度悬索桥的承重原理。在功能特性层面，该设计完整复刻了原型桥梁的标志性红色钢结构外观，主缆的垂度、吊索的排布间距、桥塔的门式造型都严格遵循真实桥梁的比例关系，加劲梁部分采用桁架式结构设计，既还原了钢结构桥梁的轻量化承重特点，也预留了后续添加桥面铺装、交通标识、照明设施等附属结构的安装接口，桥塔底部的锚碇结构也做了完整呈现，能够清晰展示悬索桥主缆锚固端的构造形式。从设计思路来看，整个模型遵循从整体到局部的搭建逻辑，首先确定主跨的跨度比例与主缆的悬链线形态，确保整体线形符合大跨度悬索桥的力学特征，再依次搭建桥塔、吊索、加劲梁、锚碇等核心结构，各部件的衔接位置都做了适配处理，保证结构之间的装配关系准确，没有出现构件错位、比例失衡的问题；外观层面还原了钢结构桥梁的防腐涂装质感，水面倒影的搭配也能直观展示桥梁建成后的临水景观效果。在外形尺寸与安装边界层面，该模型按照等比例缩放设计，主跨长度、桥塔高度、桥面宽度的比例完全匹配真实桥梁的参数关系，整体模型的外轮廓边界清晰，若用于3D打印实体沙盘，可根据实际展示需求调整缩放比例，桥塔底部的锚碇结构预留了与沙盘基座连接的固定点位，加劲梁段可根据展示需求拆分制作，方便长距离运输后的现场组装，两侧引桥部分预留了衔接接口，可根据场景需求拓展延伸引桥结构，适配不同尺寸的展示沙盘需求。
