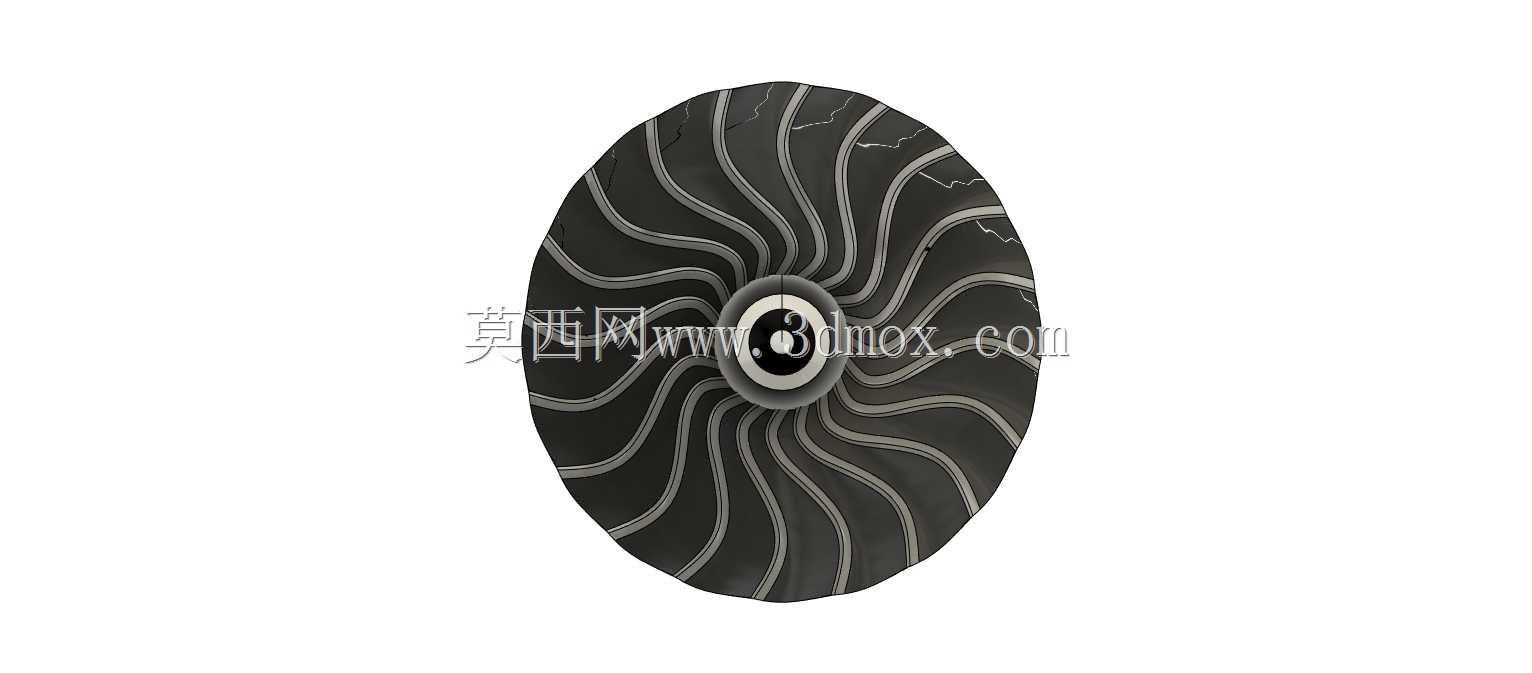

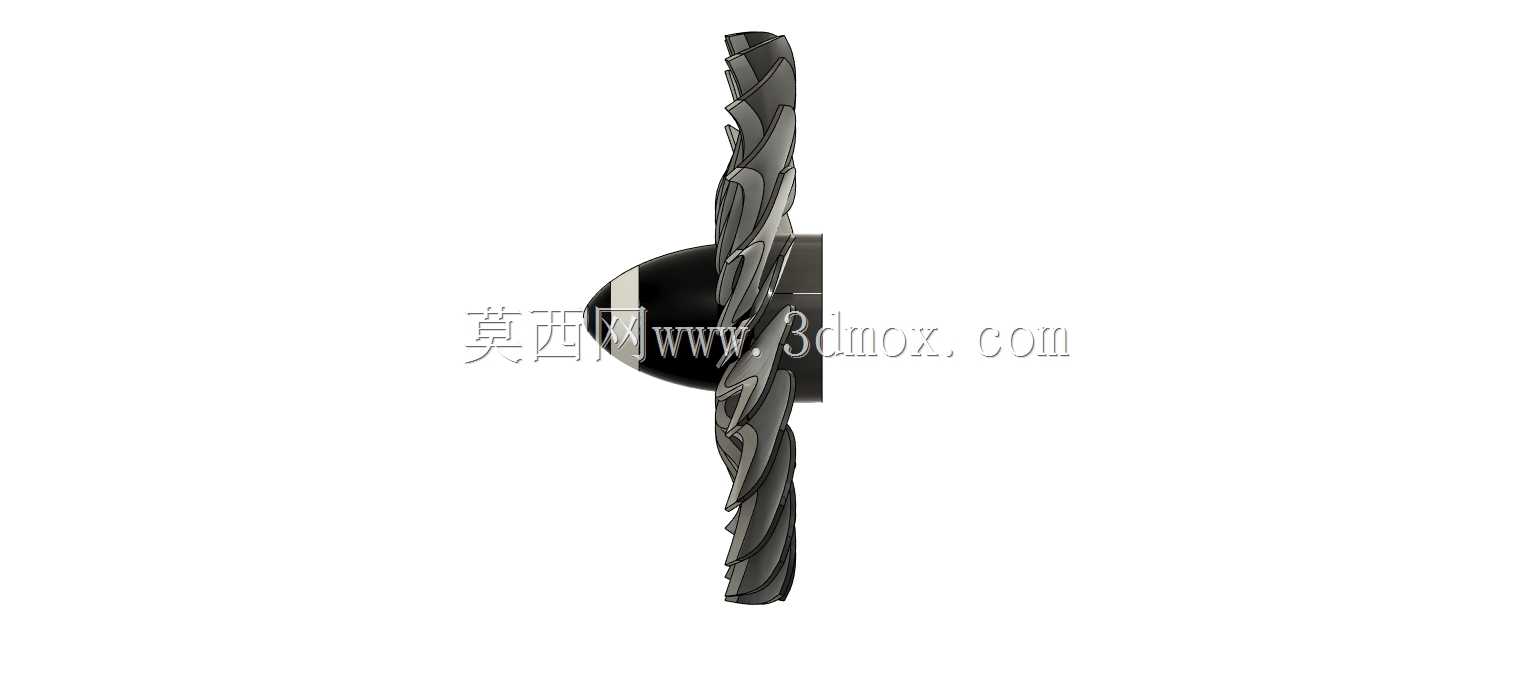

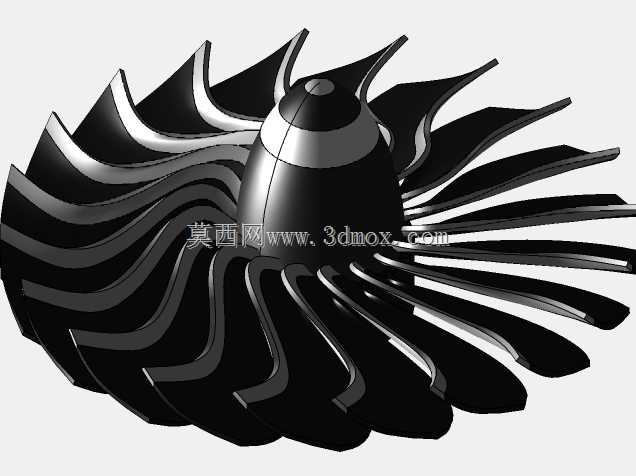

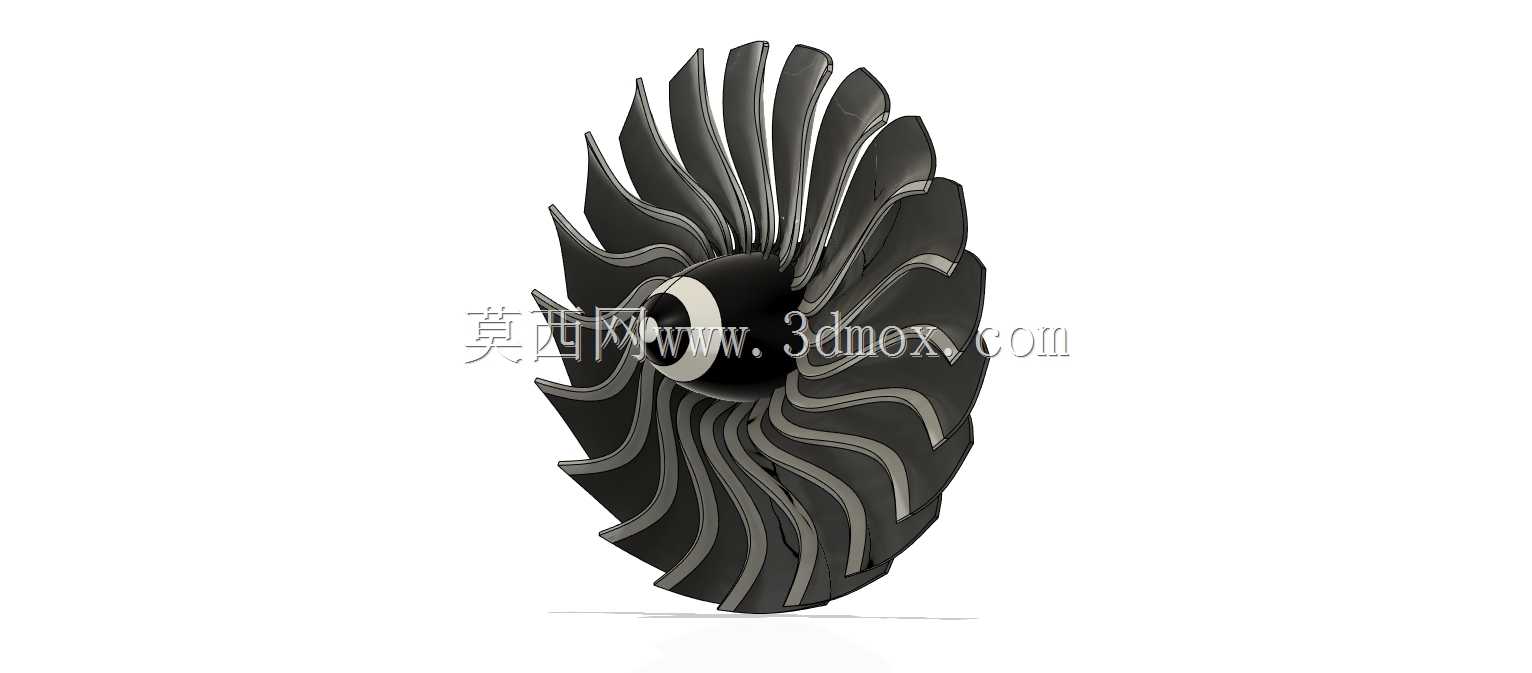

大涵道比涡扇发动机进气风扇叶片结构

　　在民用大涵道比涡扇发动机的前端进气段，风扇叶片是直接决定发动机进气效率、推力输出水平与运行稳定性的核心做功部件，这组叶片的三维结构完全按照现役窄体与宽体干线客机的实际装机参数还原，覆盖了从叶根榫头到叶尖翼型的全部几何特征。从实际装机场景来看，这类叶片安装在发动机进气道后方的低压转子前端轴段上，工作时需要以每分钟数千转的转速持续切割来流空气，将进入进气道的气流按涵道比拆分，外涵道气流直接产生80%以上的民用涡扇推力，内涵道气流则进入压气机段参与后续燃烧循环，因此叶片的气动外形设计直接决定了发动机的巡航燃油效率与起飞推力储备。

　　从结构设计逻辑来看，这组叶片采用了宽弦空心带凸肩的主流设计方案，叶根位置的燕尾型榫头完全匹配轮盘上的榫槽安装尺寸，安装时可以通过轴向滑移实现快速装配，榫头与榫槽的配合面预留了标准的热膨胀间隙，能够适应发动机从地面启动到高空巡航时的宽幅温度变化，避免不同金属材料热胀系数差异导致的装配应力集中。叶片的翼型沿展向做了连续的扭转变形，从叶根到叶尖的安装角逐步递减，这种扭转设计完全适配不同半径位置的线速度差异，让整个叶高范围内的气流攻角都保持在最优区间，避免叶尖位置因为线速度过高出现气流分离失速，同时也能降低叶根位置的气动载荷，平衡整个叶片展向的受力分布。

　　叶片前缘做了符合气动要求的钝圆修型，能够在遭遇鸟击、砂石吸入等外来物冲击时分散冲击应力，避免前缘出现裂纹扩展，后缘则采用了逐渐减薄的翼型收尾，能够减少叶片尾迹的涡流强度，降低下游气流的紊流度，提升压气机段的进气均匀性。每片叶片的中部位置设计有一体化的阻尼凸肩，相邻叶片的凸肩在装配完成后会紧密贴合，在转子高速旋转时，凸肩之间的摩擦力可以有效抑制叶片的振动幅值，避免出现共振导致的叶片疲劳断裂，凸肩的贴合面还做了耐磨涂层的安装预留位，能够长期承受高频微动摩擦而不出现过量磨损。

　　从安装边界尺寸来看，整组叶片装配完成后形成的风扇轮盘外径完全匹配对应发动机的进气道内径，叶片与机匣之间预留了符合适航标准的径向间隙，既能够避免工作时叶片伸长与机匣发生碰磨，又能尽可能减少叶尖间隙的漏气损失，提升风扇的做功效率。叶片的重心位置沿展向做了精准配平，整组叶片装配到轮盘后不需要额外添加过多平衡块就能满足转子动平衡要求，降低发动机运转时的整机振动水平。这类叶片的结构设计还充分考虑了维修性要求，单块叶片出现损伤时可以单独拆卸更换，不需要拆解整个风扇转子段，能够大幅降低航线维护的时间成本与物料成本。在实际建模过程中，所有曲面都做了G2连续的顺滑处理，完全还原真实叶片的气动曲面特征，既可以用于航空发动机结构教学的演示场景，也能作为相关专业课程设计、气动仿真计算的基础几何模型使用，帮助结构设计从业者理解大涵道比风扇的设计逻辑与装配约束要求。
