波音787-8梦幻客机遥控航模结构设计

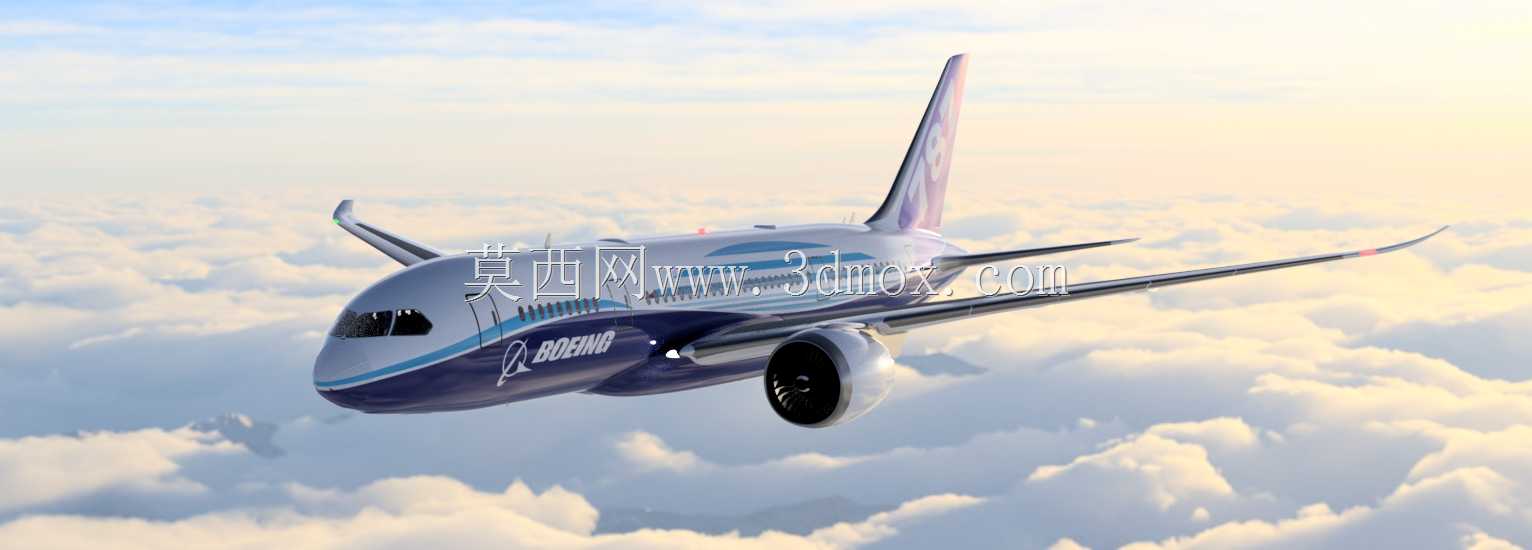

　　在航模研发与航空科普教具制作领域，等比例缩放的民航客机RC模型一直是结构设计的难点品类，既要还原真机的气动外形特征，又要兼顾遥控飞行的结构强度、重量控制与动力适配要求，本次完成的波音787-8梦幻客机RC模型结构设计，正是针对这类应用场景完成的全参数化三维建模成果。从实际用途来看，该模型可直接用于航模爱好者的拼装飞行制作、航空主题展馆的静态展示教具、青少年航空科普课程的结构演示载体，也可作为民航类文创产品开发的结构基础，适配室内外固定翼航模飞行的场地使用需求。

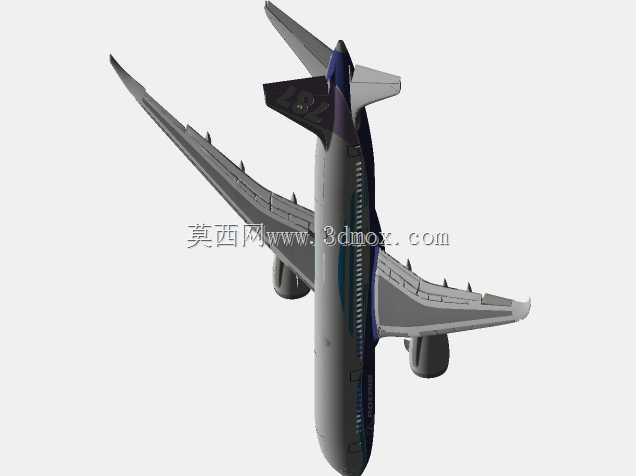

　　设计过程中首先围绕真机的气动特征做缩放适配，真机采用的超临界机翼、翼尖斜削结构、流线型机头剖面、后置垂尾与水平尾翼的相对位置，都在模型上做了等比例还原，同时针对RC飞行的实际需求做了结构优化：机身主体采用分段式舱体设计，预留了标准航模动力系统的安装空间，包括前部电池舱、中部电调与接收机安装位、尾部动力电机的固定座，所有安装位都做了筋位加强，避免飞行过程中振动导致的结构松脱。机翼部分采用上单翼的安装定位，与机身的对接处设计了快拆卡扣结构，方便运输时拆分收纳，同时机翼内部预留了舵机安装槽，可直接适配标准9g航模舵机，控制副翼的偏转角度，襟翼部分也做了可活动的铰接结构预留，可根据飞行需求选择是否加装襟翼控制机构，提升低速飞行时的升力表现。

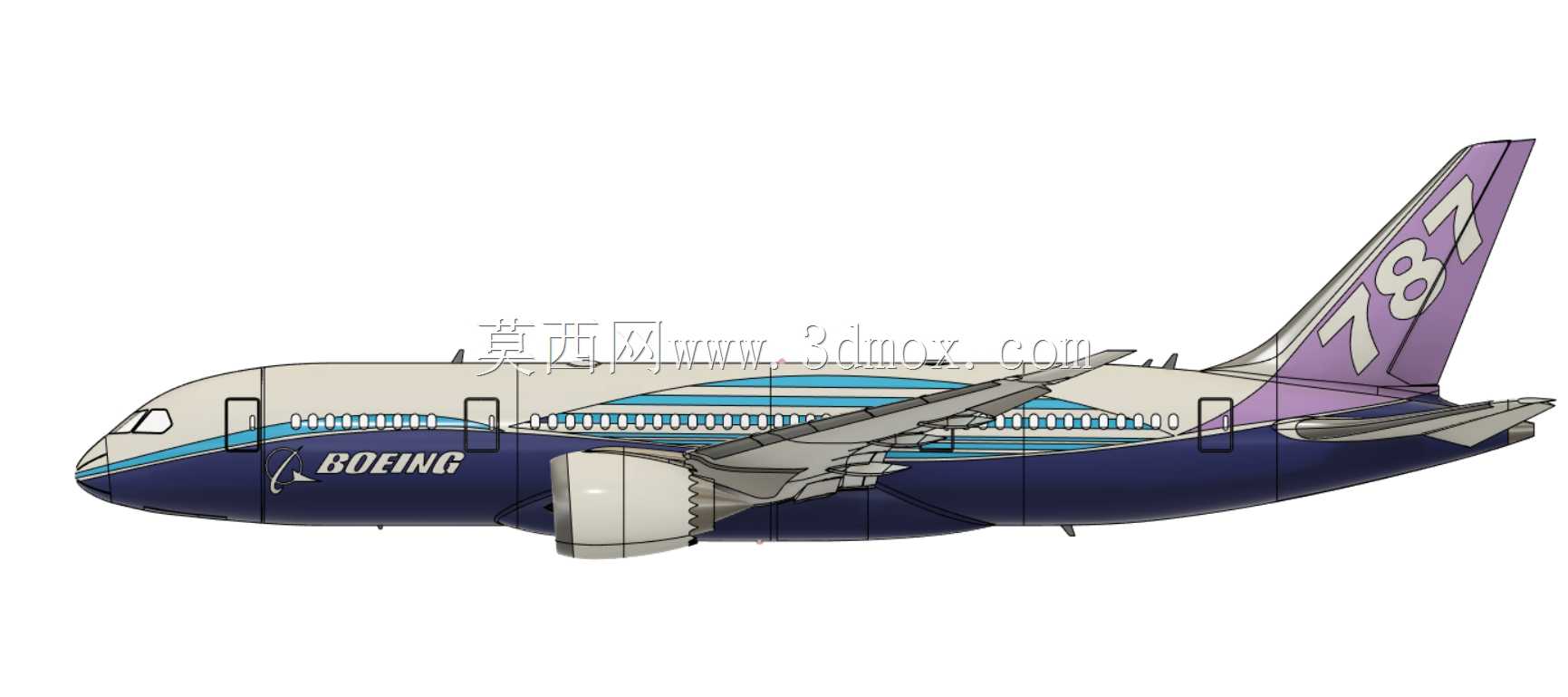

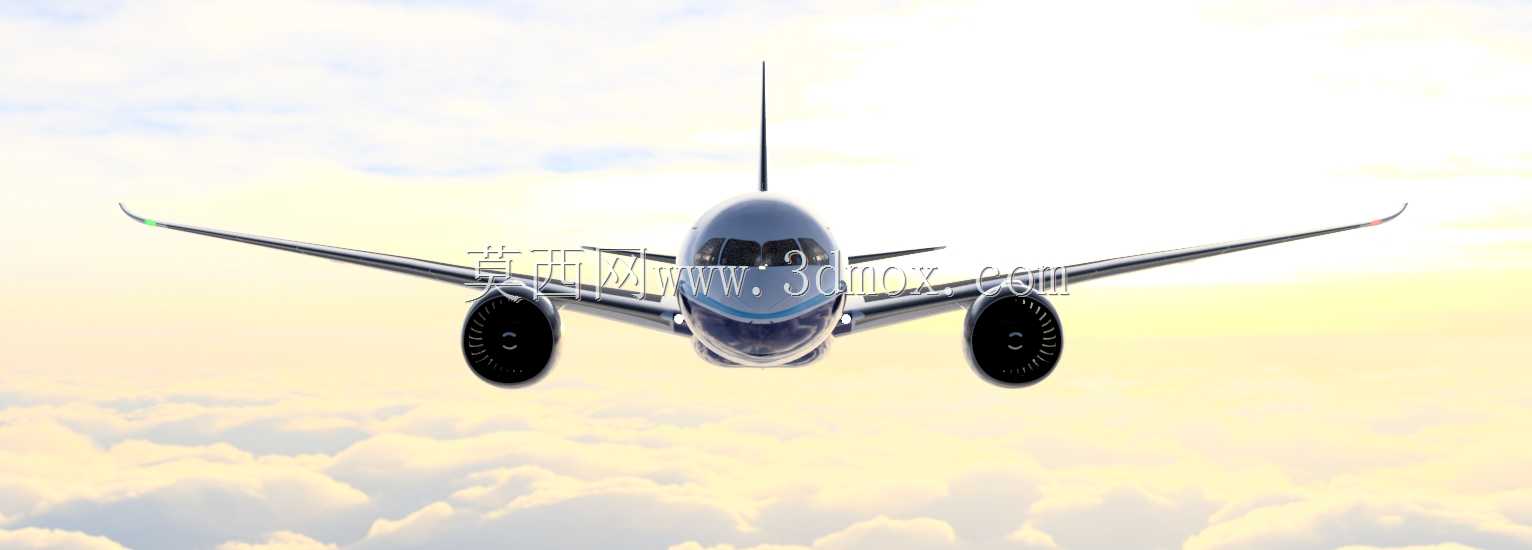

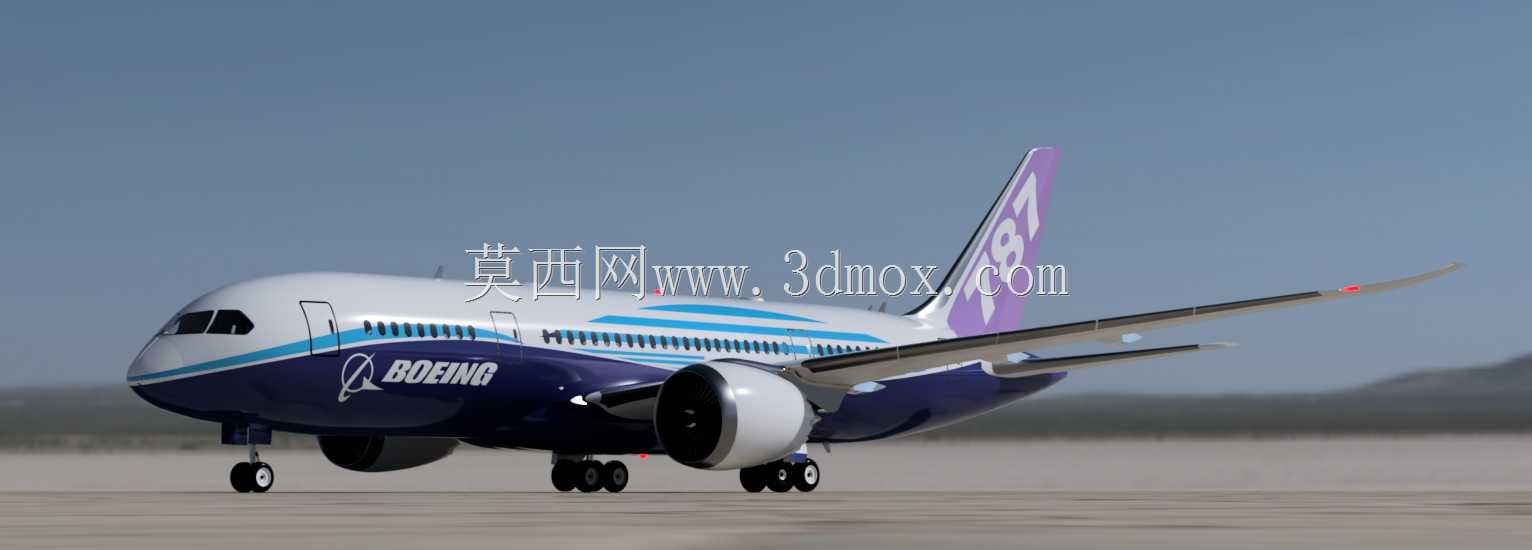

　　外形尺寸方面，模型按照1:68的缩放比例完成设计，整机长度控制在860mm左右，翼展宽度为920mm，垂尾顶端距机身底部的高度为240mm，所有外部曲面都做了G2连续处理，还原真机的曲面顺滑度，既满足静态展示的外观还原度要求，也能降低飞行时的空气阻力。安装边界上，机身内部的电池舱适配3S 1500mAh至2200mAh的标准航模锂电池，电机安装座适配2212系列无刷电机的安装孔位，螺旋桨适配8060规格的两叶螺旋桨，起落架部分设计了前三点式可收放起落架的安装预留位，也可根据用户需求更换为固定式起落架，降低制作难度。

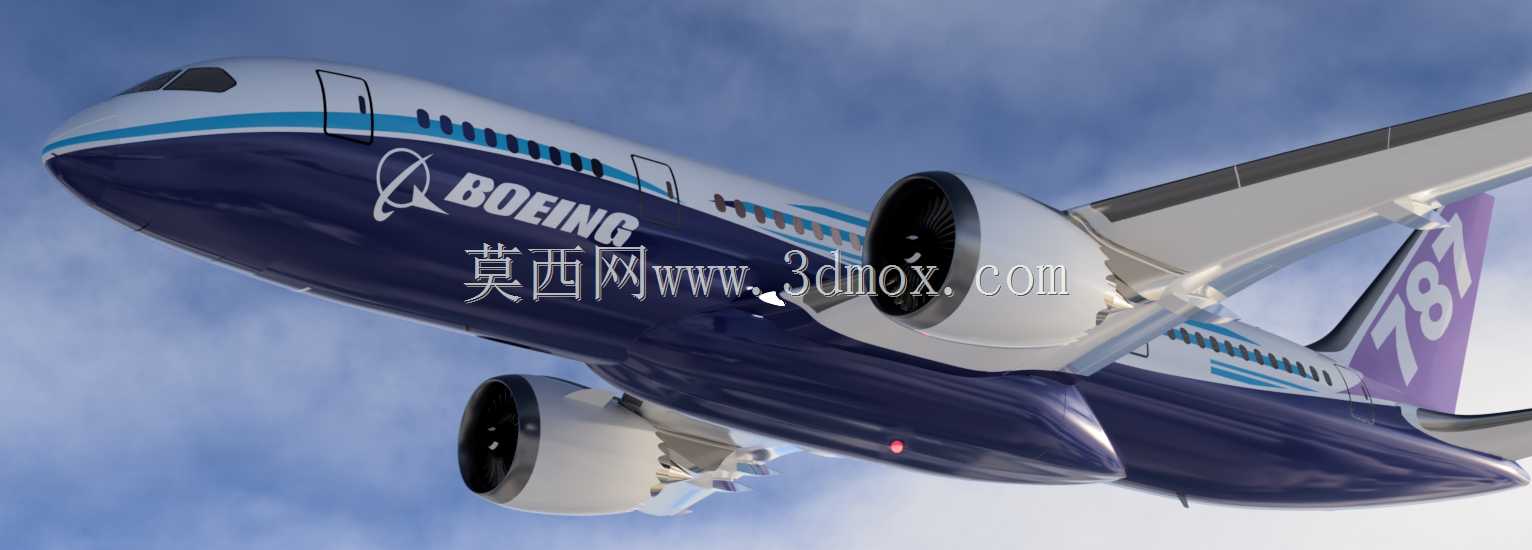

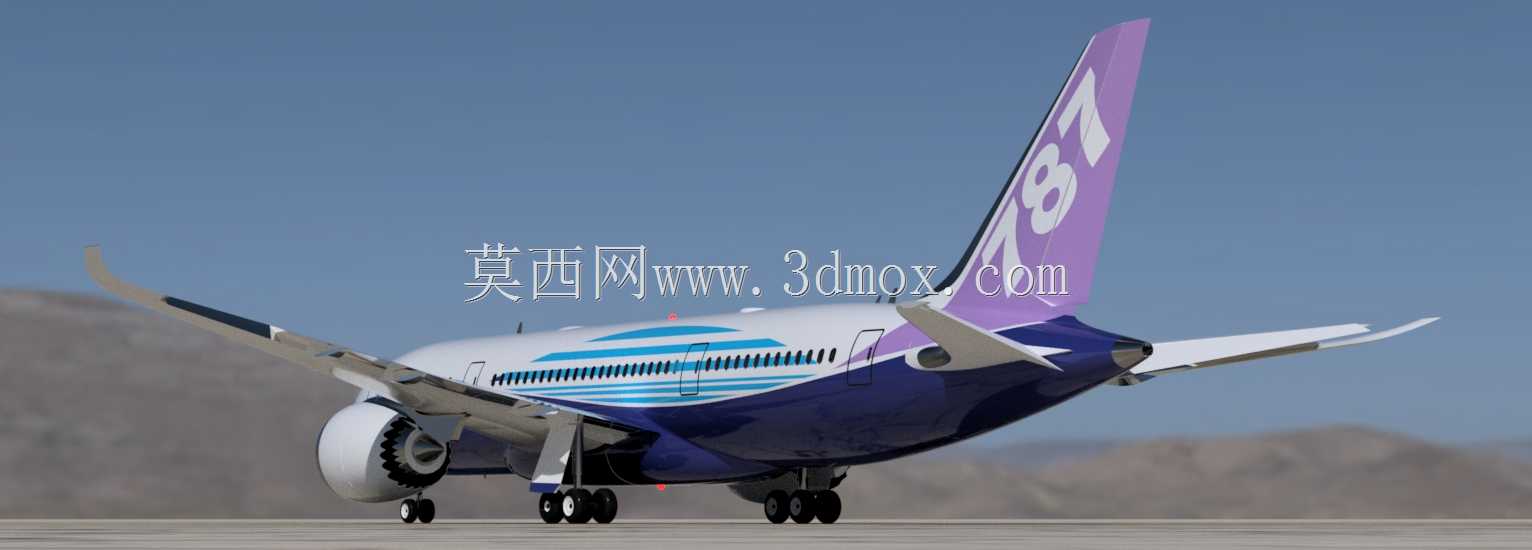

　　细节结构设计上，模型还原了真机的发动机吊舱外形，发动机吊舱与机翼的连接位置做了加厚处理，可根据动力配置选择将电机安装在吊舱内部做双发动力布局，也可简化为单发尾部动力布局，适配不同制作水平的用户需求。机身表面的舷窗、舱门线条都做了凹陷刻线设计，方便后期制作时做分色涂装，垂尾与水平尾翼的对接处做了角度定位结构，保证安装时的气动角度准确，避免因安装偏差导致飞行时的姿态异常。机头部分预留了空速管的安装孔位，可根据需求加装航模空速计，满足进阶飞行的数据采集需求。

　　从结构强度设计来看，机身主承力结构采用纵梁加隔框的布局，隔框间距控制在60mm至80mm之间，每个隔框都做了减重孔设计，在保证结构刚性的前提下尽可能降低整机重量，空机重量控制在380g以内，配合标准动力系统可实现1:1.2以上的推重比，满足常规特技飞行与航线飞行的动力需求。机翼内部设计了碳杆预埋通道，可插入直径6mm的碳纤维杆加强机翼结构，避免大机动飞行时机翼出现弯折变形，所有活动舵面的铰接位都设计了1.5mm的销轴安装孔，可直接采用钢丝或者塑料销轴做铰接，保证舵面活动顺畅无虚位。

　　针对不同应用场景的适配性，该模型的结构设计做了多场景兼容处理：作为静态展示使用时，可直接将起落架固定在伸出位置，加装展示底座即可作为陈列展品，机身内部无需安装动力设备，可进一步降低制作成本；作为飞行航模使用时，所有活动舵面的偏转角度都预留了足够的活动余量，副翼偏转角度可达±15度，升降舵偏转角度可达±20度，方向舵偏转角度可达±25度，满足固定翼航模的常规操控需求。机身头部的配重舱预留了配重块安装空间，可根据实际装机后的重心位置调整配重，保证整机重心落在机翼前缘30%的平均气动弦长位置，这是固定翼航模稳定飞行的核心重心区间，设计时已经将该位置做了标记，方便制作时快速调整重心。

　　曲面建模过程中，所有外形轮廓都参考真机的公开气动参数做校准，机头的长细比、机身的截面变化曲线、机翼的翼型剖面都与真机保持一致，没有为了简化建模随意修改曲面特征，既保证了外观的还原度，也让模型的气动特性更接近真机的飞行姿态，在航线飞行时能更真实地还原民航客机的飞行质感，区别于普通简化版的航模套材设计。
