印度铁路LHB型Ac椅车客运车厢结构设计

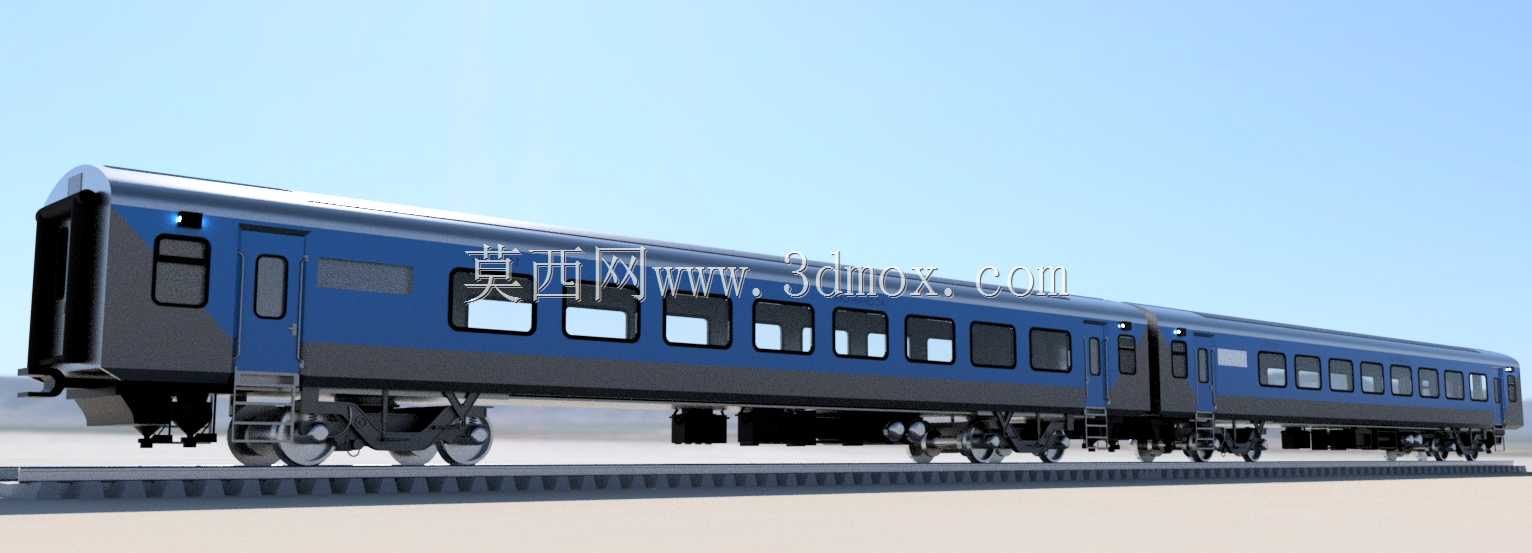

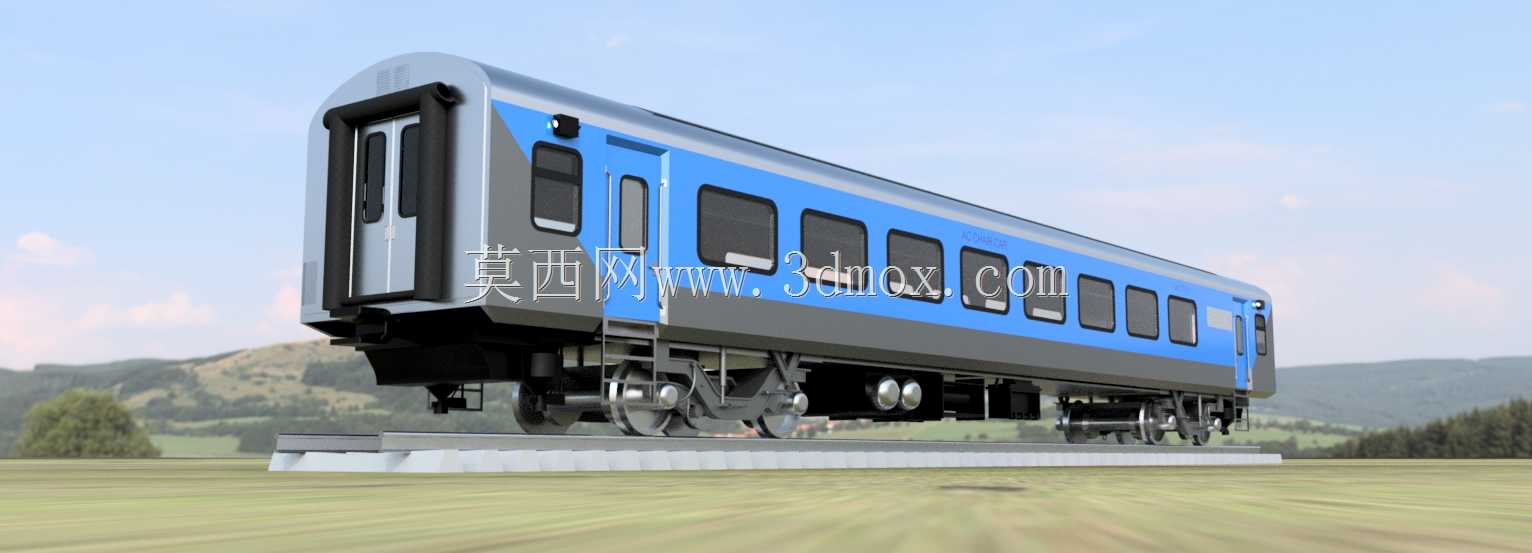

　　本次呈现的是适配印度铁路运营场景的LHB型Ac椅车客运车厢三维结构，这类车厢是普速干线铁路旅客运输的核心载具，主要承担中长途城际、市域线路的空调坐席客运任务，适配宽轨铁路线路的运营边界条件，可在高温、高尘的南亚气候环境下保持稳定运行。从结构设计逻辑来看，车体采用整体承载式薄壁筒形结构，侧墙、车顶、底架通过焊接形成封闭受力框架，侧墙开设均匀排布的乘客观察窗，车窗尺寸兼顾采光需求与车体结构强度，窗间墙预留足够的立柱安装空间，传递纵向、垂向及横向载荷。车厢两端设置密接式车钩安装位与风挡连接接口，可实现同类型车厢的快速连挂，连挂后风挡可形成封闭的通行通道，满足乘客在车厢间通行的需求，同时车钩缓冲装置可吸收列车运行中的纵向冲击，降低启停、

　　变速过程中的车厢晃动。走行部采用适配宽轨轨距的转向架结构，转向架一系悬挂为钢弹簧加液压减震器组合，定位方式采用转臂式定位，可有效约束轮对的横向与纵向位移，同时过滤轨道不平顺带来的高频振动；二系悬挂采用空气弹簧结构，配合横向减震器与抗蛇行减震器，提升车厢运行的平稳性，即使在120-160km/h的运营时速下，也能保证客室内的乘坐舒适度。转向架上集成了基础制动装置，采用盘形制动加防滑器的配置，可在紧急制动工况下提供足够的制动力，同时避免轮对抱死擦伤踏面。客室内部的座椅布置采用3+2的横向排布方式，座椅间距满足长途乘坐的腿部空间需求，座椅靠背可调节角度，扶手位置预留小桌板安装位，适配乘客旅途就餐、放置随身物品的需求。

　　客室顶部集成空调机组与通风风道，空调送风口沿车厢纵向均匀布置，可保证客室内温度均匀，回风系统设置在客室端部，配合废排装置实现客室内的空气流通，避免密闭空间内的空气浑浊。车厢端部设置乘务员室、卫生间与电气控制柜，电气控制柜内集成车辆供电、照明、空调控制的相关模块，所有线路沿车体侧墙的走线槽布置，走线槽预留检修口，方便日常运维时的线路排查与部件更换。车体下部的底架区域吊挂有蓄电池箱、污物箱、水箱与制动风缸，吊挂装置采用螺栓连接加防松垫片的结构，可承受车辆运行中的振动冲击，避免吊挂部件脱落。车体外形采用流线型端部设计，可降低列车运行时的空气阻力，侧墙表面平整，减少运行中的气动噪声，车体涂装采用蓝灰配色方案，侧墙预留标识安装位，

　　可粘贴线路标识、车厢编号等运营标识。从安装边界来看，车体总长度控制在23.5米左右，车体宽度3.2米，车顶距轨面高度4.0米，可适配现有铁路站台的高度与限界要求，站台高度与车厢地板面高度差控制在100mm以内，方便乘客上下车，尤其是携带大件行李的乘客与行动不便的乘客。转向架的固定轴距为2.5米，轮径为915mm，可顺利通过线路上的最小半径曲线，轮对内侧距适配宽轨线路的轨距标准，避免脱轨风险。车体的所有门窗开口都做了加强筋处理，避免运行中因应力集中导致的车体开裂，车门采用塞拉门结构，开关门时车门沿车体侧面滑动，关闭后车门与车体外表面齐平，降低运行中的空气阻力，同时车门带有防夹功能，避免乘客上下车时被车门夹伤。卫生间采用集便式设计，污物箱容量可满足单程运营的排污需求，水箱容量可满足乘客与乘务员的用水需求，给排水管路都做了保温处理，虽然运营环境温度较高，但管路仍需避免因温差导致的凝露滴水问题。客室内的照明采用LED灯带，沿车顶纵向布置，照明亮度可根据运营场景调节，白天可降低亮度节能，夜间可切换为夜间模式，保留低亮度的地脚照明，方便乘客夜间通行。整个车厢的结构设计充分考虑了运维便利性，所有易损部件都设置在易拆卸的位置，比如空调滤网可从客室内部直接更换，不需要登顶作业，制动闸片更换时不需要拆卸转向架其他部件，可大幅缩短日常检修的作业时间，提升车辆的上线运营效率。
