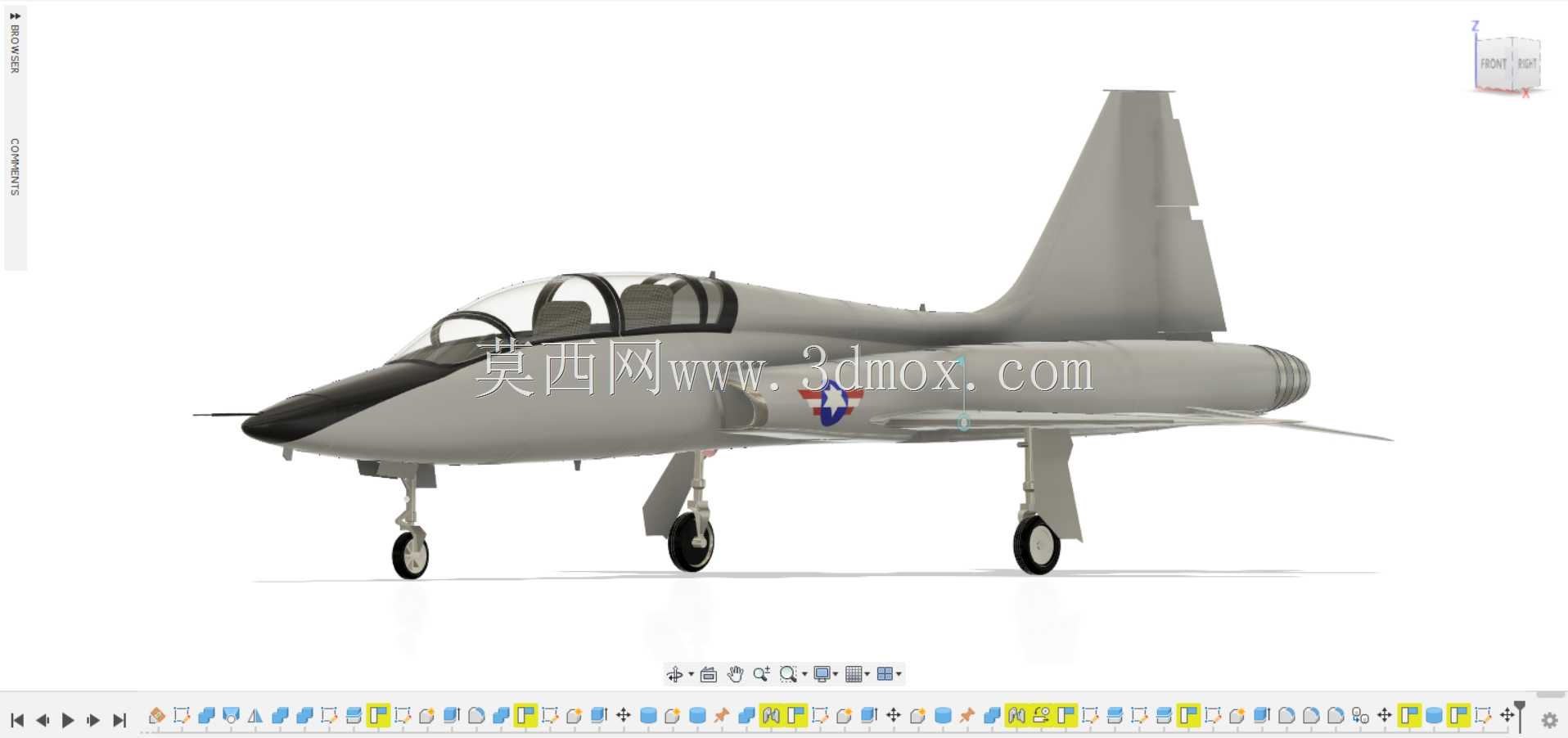

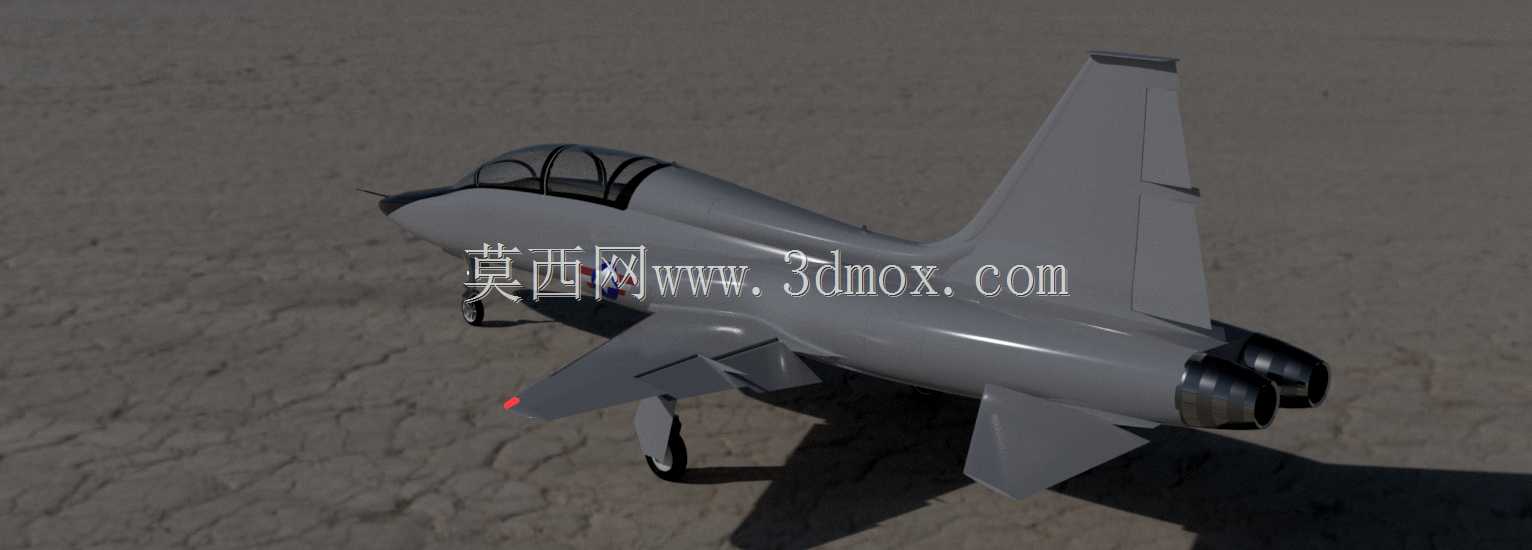

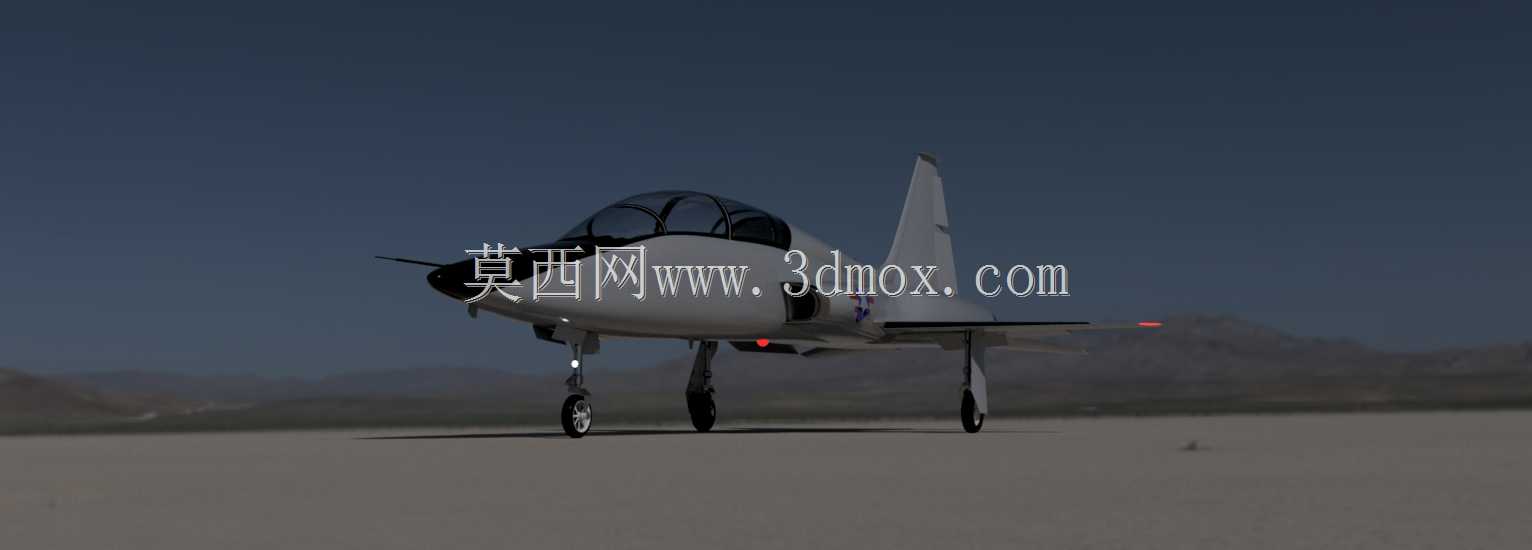

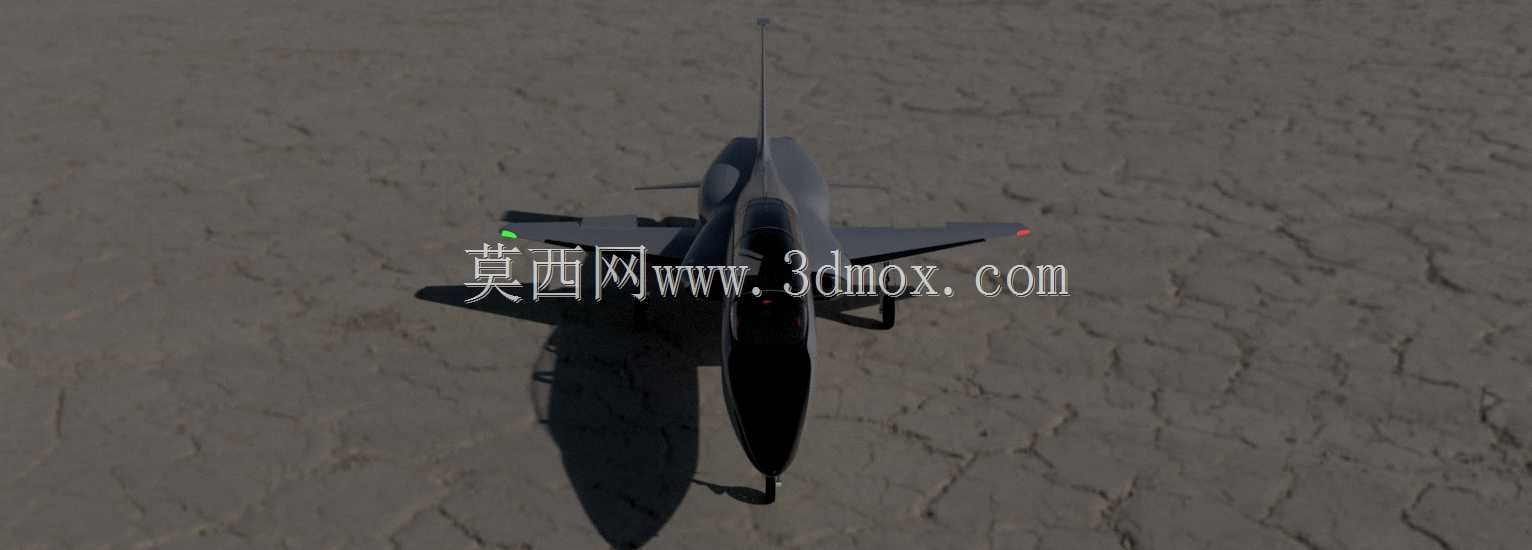

美国空军T-38喷气式教练机结构设计

　　作为一款承担飞行员高级训练任务的喷气式飞行器，T-38的整体气动布局围绕高亚音速训练场景的需求展开，在结构设计上充分兼顾了训练任务的高频次使用特性与机动动作的载荷耐受要求。从整机外形尺寸来看，该机采用串列双座布局，前舱为学员席位，后舱为飞行教官席位，两个座舱的视野设计经过多轮迭代优化，前舱下视角满足起降阶段的跑道观察需求，后舱教官席位的视线高度略高于前舱，可在训练过程中全程观察学员操作动作与前方空域态势，无需额外加装辅助观察装置。机身主体采用半硬壳式结构设计，纵向布置的长桁与横向隔框形成稳定的承力框架，蒙皮与框架之间采用铆接+胶接的复合连接形式，既能够承受跨音速飞行阶段的气动压差，也能耐受日常训练中频繁起降带来的结构疲劳载荷，整机的结构疲劳寿命设计完全匹配教练机高频次出动的使用场景，单架次飞行后的结构检查点集中在起落架连接区域、机翼根部承力段与尾翼操纵面铰接点，维护可达性设计充分考虑了地勤人员的操作便利性，大部分快卸口盖无需专用工具即可开启，缩短了再次出动的准备周期。

　　机翼采用小展弦比薄翼型设计，后掠角度匹配高亚音速飞行的减阻需求，机翼前缘设置有固定扭转，能够延缓大迎角飞行状态下的翼尖失速，避免训练过程中进入尾旋等危险状态，机翼后缘布置的副翼与襟翼采用独立的操纵传动路径，副翼负责横向机动操纵，襟翼则在起降阶段下偏以提升低速升力，缩短起降滑跑距离，适配更多训练机场的跑道条件。起落架采用前三点式布局，前起落架布置在座舱下方的机身承力隔框上，采用双轮结构并带有转弯操纵机构，地面滑行阶段可通过脚蹬控制前轮转向，主起落架则向内收放至机翼根部的起落架舱内，减震支柱的行程设计充分考虑了训练飞行中学员操作不熟练带来的硬着陆冲击，能够吸收较大的垂直冲击载荷，避免结构损伤。尾翼采用常规布局，垂直尾翼与水平尾翼的面积经过配平计算，能够在全飞行包线内提供足够的航向与纵向稳定性，水平尾翼采用全动式设计，操纵效率满足超音速训练科目中的机动响应需求，方向舵与升降舵的操纵力反馈经过调校，既不会过于灵敏导致学员操作过量，也不会过于迟滞影响操纵手感，能够帮助学员建立正确的喷气式飞机操纵习惯。

　　动力系统采用两台小推力涡喷发动机，并列布置在机身尾部的发动机舱内，进气道设置在机身两侧翼根位置，进气道唇口的外形设计兼顾了低速与高速状态下的进气效率，避免大迎角状态下出现进气畸变导致发动机喘振，发动机舱的防火墙采用耐高温合金材料，能够隔绝发动机工作时的高温辐射，相邻舱室的管线布置避开了高温区域，同时发动机的安装支架采用快卸设计，更换发动机时无需拆解大量机身结构，降低了维护工作量。燃油系统的油箱分布在机翼与机身中段的空腔内，燃油管路沿机身承力结构布置，避开了活动部件与高温区域，供油系统采用交叉供油设计，单台发动机故障时可通过交叉管路从另一侧油箱抽取燃油，提升训练飞行的安全性。

　　航电系统的布置围绕训练需求设计，前后舱均配置了完整的飞行仪表与操纵装置，教官席位可随时接管操纵权限，座舱内的仪表板布局与一线战斗机保持较高的相似度，学员完成T-38的训练科目后可快速过渡到作战机型的改装训练，减少改装周期。整机的安装边界设计充分考虑了地面停放与机库容纳需求，机翼展长、机身长度与垂尾高度的尺寸匹配大部分空军训练基地的机库门尺寸与停机位规格，地面牵引时的转弯半径适配机场滑行道的转弯标准，无需对地面保障设施进行额外改造即可部署使用。在结构细节设计上，所有操纵面的铰接点都设置了润滑注油嘴，日常维护时可快速完成润滑保养，机身表面的口盖与蒙皮接缝处采用密封胶填缝，减少高速飞行时的摩擦阻力，同时防止雨水与沙尘进入机身内部腐蚀管线与结构件。
