Z30四臂架直升机机臂连接固定座结构

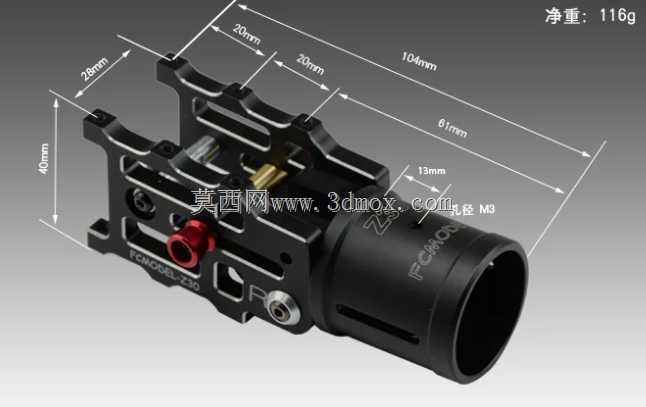

该结构件为多旋翼直升机的机臂安装固定核心部件，主要应用于小型四臂架无人直升机的机身与机臂衔接位置，承担机臂定位、载荷传递、走线集成的核心作用，是保障飞行时机臂结构稳定性、降低飞行振动传导的关键承载零件。在实际飞行场景中，该部件需要承受机臂端电机、螺旋桨转动产生的持续振动，以及机动飞行时的交变拉力、扭矩载荷，同时还要适配机身内部走线、快拆维护的实际使用需求，因此在设计阶段充分兼顾了结构强度、轻量化与装配便捷性的多重要求。从功能特性来看，该部件采用一体化铣削成型结构，主体设置有与碳纤机臂适配的圆形套接腔，可实现机臂的同轴定位，侧面预留的M3规格螺纹孔可用于机臂插入后的径向锁止，避免飞行过程中机臂出现轴向窜动或周向转动；部件主体的多组镂空减重槽在不降低结构刚性的前提下大幅削减了零件自重，整体净重控制在116g，有效降低飞行平台的无效载荷占比。部件上集成的红色快拆调节旋钮可实现机臂安装角度的快速微调，无需完全拆解结构即可完成机臂倾角校准，大幅提升外场调试与维护的效率；侧面预留的走线孔位可将机臂端的电机供电线、信号控制线规整引入机身内部，避免线材外露在飞行过程中被气流扰动、剐蹭外物造成损坏。从设计思路来看，该结构采用对称式受力布局，所有安装孔位的位置度经过严格校核，确保四个机臂安装后相对于机身中心的同轴度、对称度偏差控制在极小范围内，避免因安装偏差导致飞行时出现偏航力矩、振动异常等问题；结构的壁厚经过受力仿真优化，在载荷集中的套接腔根部、安装耳位置做了加厚处理，在非承载区域做了大面积镂空，实现强度与重量的最优平衡。从安装边界尺寸来看，该部件整体长度为104mm，套接腔端外径适配30mm直径的标准碳纤机臂，部件主体最大宽度为46mm，安装基准面到锁止孔的距离为28mm，相邻安装孔的中心距分别为20mm、61mm，侧面调节旋钮的突出高度为13mm，安装时可根据这些尺寸参数预留足够的装配空间，避免与机身内部的飞控、电池等其他部件产生干涉，同时可匹配对应安装孔位的机身中心板完成快速装配，无需额外定制转接件即可适配多数同规格的四旋翼直升机机身平台。
