往复式齿轮直线运动转换机构

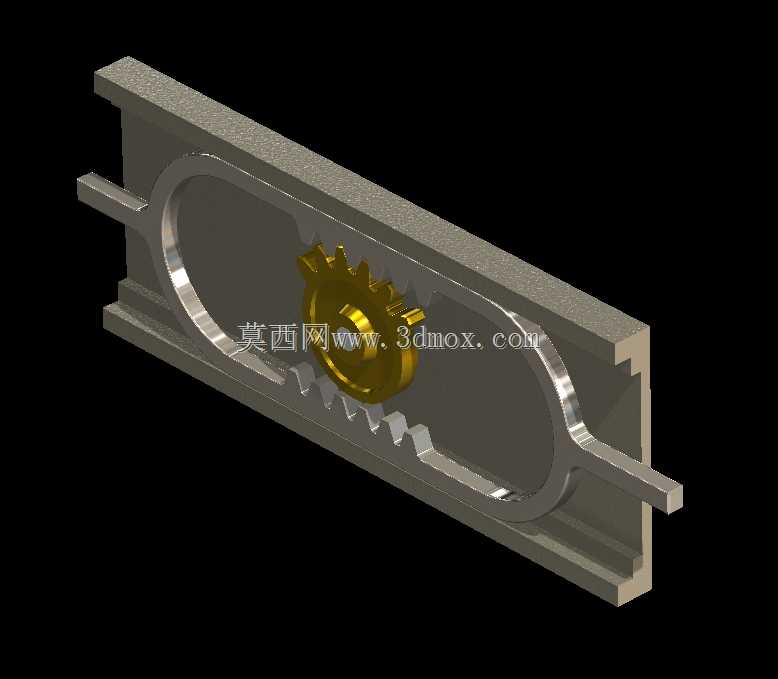

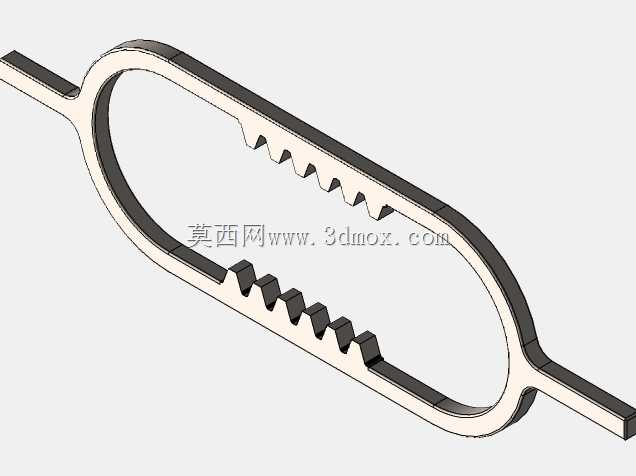

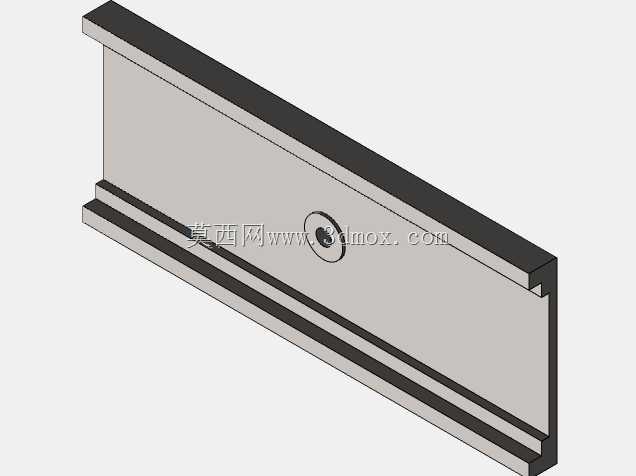

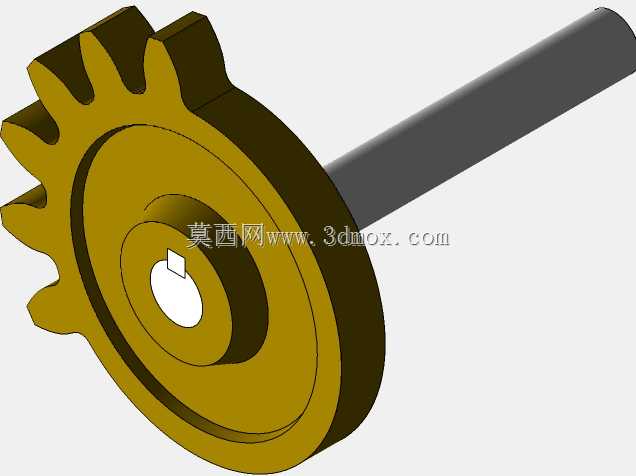

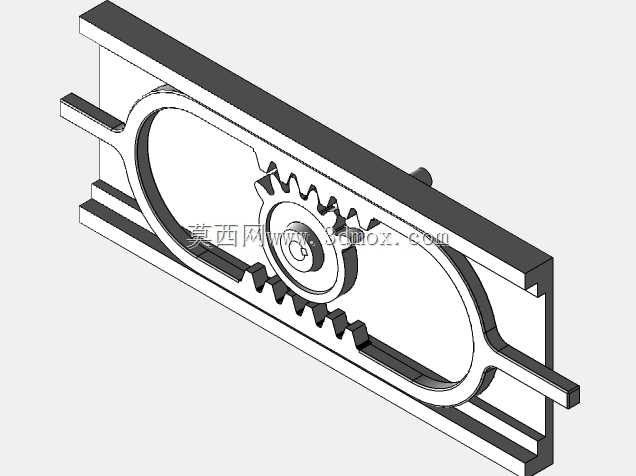

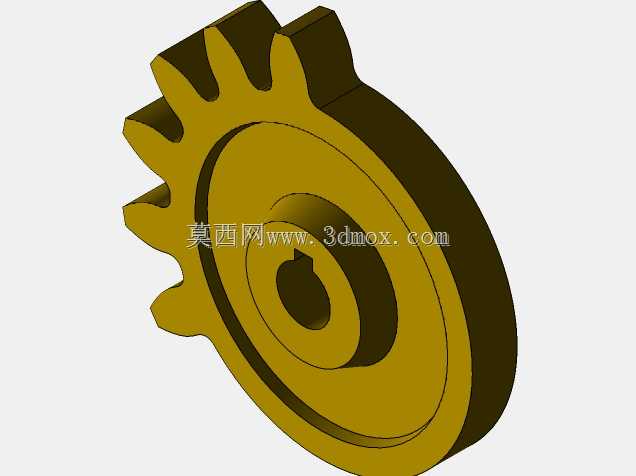

该往复式齿轮机构是机械传动领域中实现旋转运动与直线往复运动转换的核心功能部件，广泛应用在各类需要周期性直线往复动作的工业设备场景中，覆盖通用动力设备、流体输送设备、轻工加工设备等多个领域，是往复式动力输出端、流体增压单元、直线进给工位的核心传动构件。在实际设备运行中，该机构可将输入的连续旋转扭矩，平稳转化为沿固定导轨方向的周期性直线往复动作，无需额外加装换向控制元件，即可依靠自身齿形啮合结构完成运动方向的自动切换，相比传统曲柄滑块式往复机构，具备传动行程可控、换向冲击小、传动效率更高的优势，能够在长时间连续运行工况下保持稳定的运动精度，有效降低设备运行过程中的振动与噪音水平。从设计思路来看，该机构采用齿轮与双侧齿条一体化集成的结构布局，将带齿的往复滑框作为直线运动输出载体，中部啮合的圆柱齿轮作为旋转动力输入件，当齿轮持续同向旋转时，轮齿依次与滑框上下两侧的齿条段啮合，带动滑框沿两侧导向轴做周期性的往返直线运动；整体结构采用封闭框型的滑座设计，两侧伸出的导向轴与设备安装基座的导向孔配合，为往复运动提供稳定的导向支撑，避免运动过程中出现卡滞、偏磨的问题。在外形尺寸与安装边界层面，该机构整体呈长条形扁平结构，主体滑座的长度方向为运动行程方向，宽度方向尺寸紧凑，可适配安装空间受限的设备内部工位；两侧导向轴的直径、伸出长度以及轴端安装间距均按照通用安装接口标准设计，可直接与多数常规传动设备的安装基座适配，无需额外加工转接构件；齿轮的中心安装孔预留标准键槽结构，可直接与标准输出轴连接完成动力输入，滑框的两端预留标准安装接口，可根据实际使用需求加装活塞、推板、刀具夹持座等不同功能的执行端构件，适配不同场景下的往复作业需求。该机构的齿形经过优化设计，在齿轮与上下齿条切换啮合的位置采用过渡修形处理，有效降低换向瞬间的啮合冲击，提升机构运行的平顺性，整体结构零件数量少，装配维护便捷，能够在中低速、中等载荷的往复传动工况下长期稳定运行，可有效简化设备的传动链路设计，降低设备整体的制造成本与维护难度。
