星型布局五缸径向动力装置结构设计

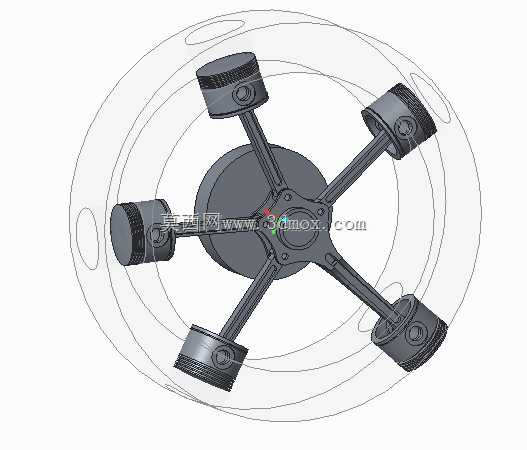

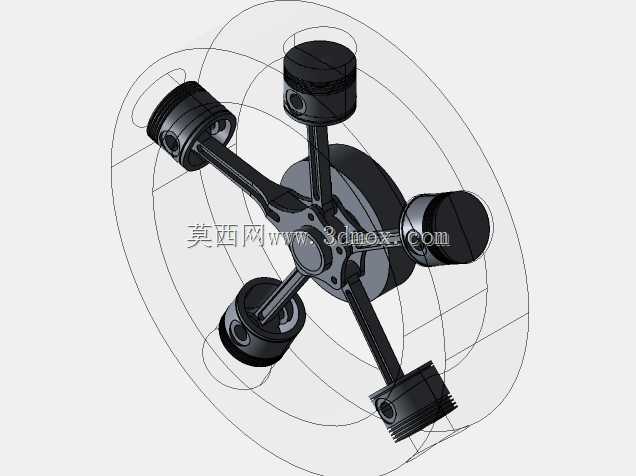

这款径向动力装置采用经典的星型气缸布局，五组气缸围绕中央曲轴呈均匀辐射状排布，整体结构紧凑，动力输出轴与安装基面同轴度公差控制在0.02mm以内，可适配小型通航飞行器、轻型农用动力设备、小型应急发电机组等多种对安装空间有严格限制的应用场景。相较于传统直列或V型动力装置，该结构省去了冗长的曲轴排布空间，整机径向轮廓控制在适配小型动力舱的尺寸范围内，轴向安装长度仅为同排量直列四缸结构的60%，能够大幅缩减动力舱的轴向占用空间，为配套设备的燃油箱、传动机构预留充足布置余量。

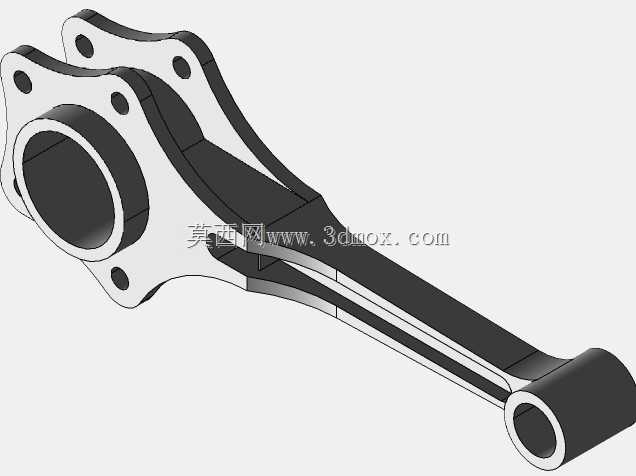

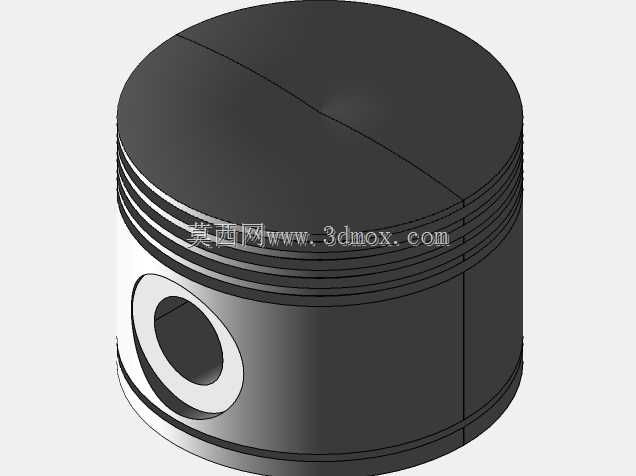

在实际运行过程中，五组活塞通过连杆共同铰接于中央曲轴的曲柄销处，相邻气缸的做功冲程间隔均匀，曲轴每旋转72度即可完成一次做功触发，动力输出平顺性远优于同缸数的直列结构，无需额外加装大质量飞轮即可稳定输出动力，有效降低了整机的自重与转动惯量。设计过程中针对连杆铰接部位做了等强度优化，每组连杆的大端采用共用曲柄销的铰接结构，通过合理分配连杆轴瓦的接触面积，确保高转速运行下各缸的受力均匀传递至曲轴，避免偏磨导致的动力损耗与结构失效。活塞部位采用轻量化裙部设计，在保证密封环带安装强度的前提下削减了非受力区域的材料厚度，有效降低活塞往复运动的惯性力，提升整机的转速响应速度。

安装边界方面，该装置的中央曲轴输出端采用标准花键连接结构，可直接匹配通用的离合器、减速器等传动部件，外壳预留的安装支脚呈圆周均匀分布，能够适配不同角度的安装固定需求，无需额外设计转接支架即可完成装机固定。气缸外围的散热筋结构沿径向均匀排布，在风冷工况下可引导气流沿散热筋间隙顺畅流通，保证持续高负荷运行时各缸温度均匀，避免局部过热导致的性能衰减。整体结构没有冗余的外置管路与附属部件，所有润滑油道均集成在曲轴与中央箱体内部，既降低了外部泄漏的风险，也进一步缩减了整机的外形轮廓，能够在狭小的动力舱空间内完成布置与维护作业。
