外啮合六槽槽轮间歇传动机构

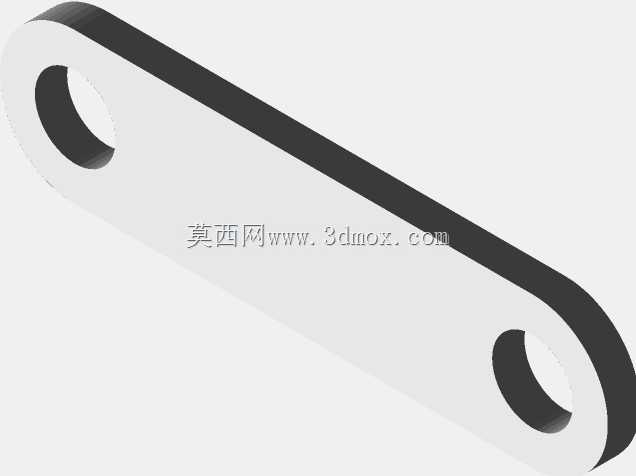

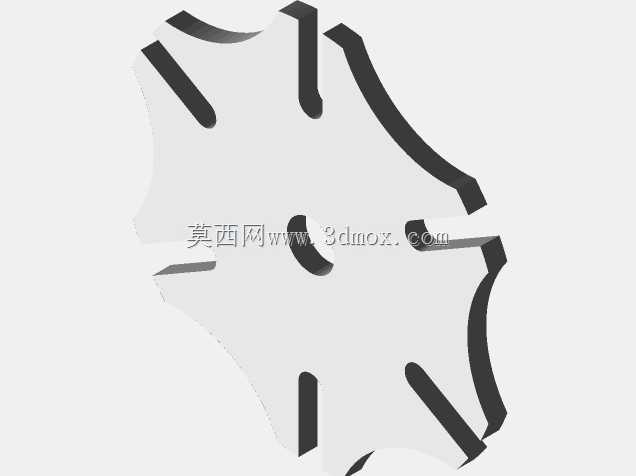

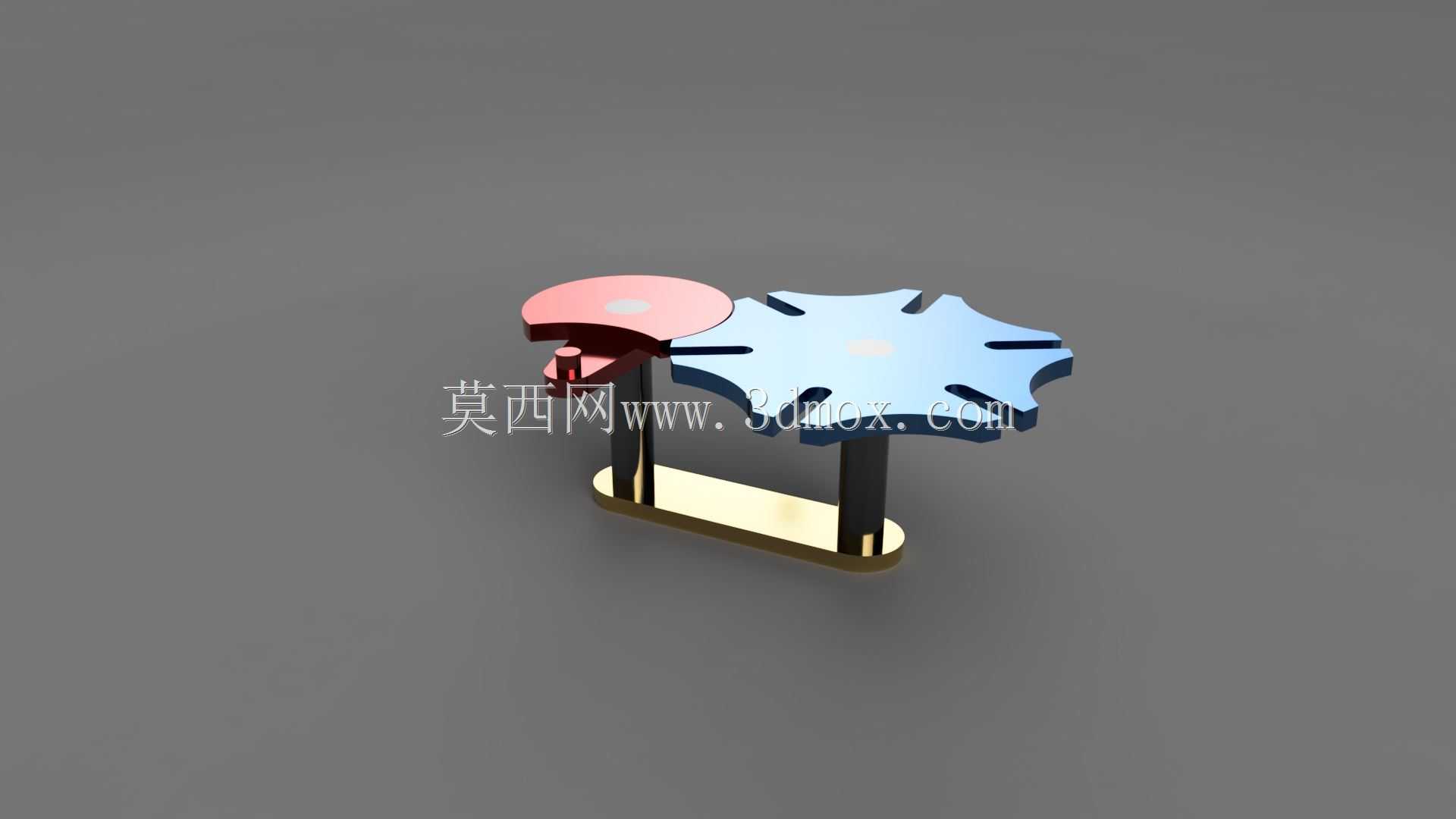

这款外啮合六槽槽轮机构是经典的间歇分度传动部件，核心作用是将驱动端的连续匀速旋转运动，转换为从动端的周期性间歇步进旋转，在各类需要定角度分度、间歇送进的工业场景中应用广泛。常见的应用场景涵盖多工位自动化装配线的转盘驱动、包装机械的工位切换输送、轻工机械的间歇送料机构、机床的自动转位刀架驱动、印刷机械的走纸分度单元，以及各类需要实现固定角度间歇转动的专用设备中，能够在无复杂电控逻辑的前提下，依靠纯机械结构实现稳定的间歇运动输出，可靠性远高于依靠传感器与程序控制的间歇驱动方案，在高速轻载的分度工况下具备极强的适配性。从功能特性来看，该机构采用外啮合传动布局，主动拨盘搭载圆柱锁止弧与圆销驱动结构，当拨盘连续旋转时，圆销进入槽轮的径向导槽时会拨动槽轮转动，当圆销脱离导槽后，拨盘上的锁止弧会与槽轮的内凹锁止弧完全贴合，将槽轮精准锁止在固定位置，不会出现惯性滑移或角度偏差，每次动作可带动槽轮完成60度的定角度转动，传动过程冲击小、定位精度高，无需额外加装定位锁止结构即可完成工位的精准停留。设计思路上，该机构采用立式双支撑安装结构，主动拨盘与从动槽轮分别通过两根垂直布置的支撑轴固定在椭圆形安装底座上，两轴的中心距经过严格匹配，保证圆销进入与脱离导槽时的运动顺滑无卡滞，锁止弧的配合间隙控制在合理范围，既不会出现锁止卡死的问题，也不会因间隙过大导致定位偏差；支撑轴与底座之间采用刚性连接，保证高速运转时的结构稳定性，拨盘与槽轮的盘面做了轻量化减重处理，降低转动惯量带来的启动冲击，同时在拨盘的驱动圆销位置加装了减摩衬套，降低长期运转的磨损量，延长机构的整体使用寿命。从安装边界来看，该机构整体结构紧凑，椭圆形底座的安装孔位沿长轴方向对称布置，安装时只需保证输入轴与驱动电机的输出轴同轴连接，即可直接固定在设备的安装平台上，无需额外设计复杂的安装支架；机构的整体高度较低，运转时的外伸旋转轮廓无超出底座范围的部件，不会与周边设备部件发生运动干涉，适配各类安装空间受限的轻载分度工位，日常维护仅需定期在转动副位置添加润滑脂即可，无需复杂的调校与维护操作。
