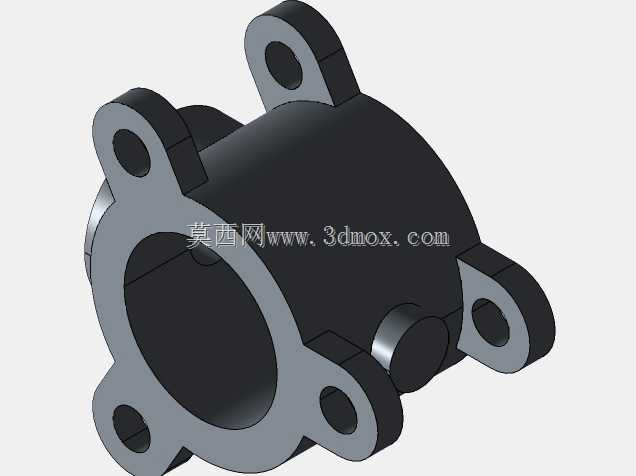

对夹式法兰连接蝶阀阀体结构设计

这款蝶阀阀体主要应用于市政给排水、暖通空调循环水、化工低压流体输送、轻工制程管路等场景，作为管路系统中的核心通断与调节部件，承担着隔离管路、调节介质流量、适配不同工况压力等级的核心作用，可适配水、低压气体、无强腐蚀性的常规流体介质，在常温常压的通用管路场景中具备较高的适配性。从功能特性来看，该阀体采用对夹式法兰连接结构，周向均匀分布的带孔安装耳可直接与管路两端的配对法兰通过螺栓紧固，无需额外焊接连接端，安装拆卸便捷，后期维护更换时无需大范围拆解管路，能有效降低现场运维的工作量与成本。阀体的中心流道为等径直通结构，介质流经时流阻远小于同口径的截止阀、闸阀，在大口径管路应用中能显著降低输送过程的压损，减少流体输送的动力能耗。设计过程中，首先围绕通用低压管路的压力等级需求确定阀体壁厚，在保证壳体承压强度满足1.6MPa公称压力要求的前提下，尽可能优化壳体壁厚分布，避免局部材料冗余带来的成本上升，同时在安装耳与主体壳体的衔接位置做了圆弧过渡结构，消除应力集中点，避免螺栓紧固时或管路承压时出现衔接处开裂的问题。流道内壁做了平滑过渡处理，没有突兀的台阶或凸起，可减少介质流经时的紊流与冲蚀，延长阀体的使用寿命。外形尺寸方面，该阀体的轴向长度远小于同口径闸阀，整体结构紧凑，占用的管路安装空间更小，尤其适合安装空间局促的管井、设备夹层等场景；周向的安装耳孔位置严格匹配对应公称通径的法兰标准孔距，安装时无需额外调整孔位，可直接适配标准法兰配件，安装容错率高。阀体侧面预留的阀杆装配位与中心流道保持严格的同轴度，可保证后续装配蝶板后，蝶板旋转时无卡滞，密封面贴合均匀，避免出现内漏问题。整体结构没有复杂的异形曲面，铸造与后续机加工的工艺性较好，适合批量生产制造，能有效控制生产环节的加工成本与废品率。
