单缸风冷内燃机缸体结构三维设计

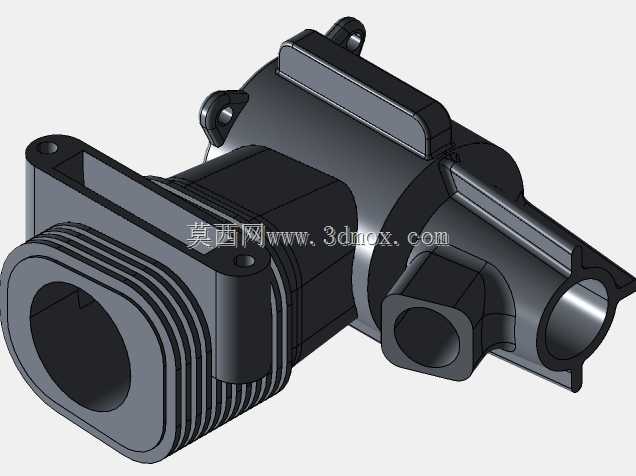

这款缸体是小型通用内燃机的核心承载基体，主要适配单缸风冷式动力单元，广泛应用于小型园林机械、便携发电机组、微型代步机具以及小型农用作业设备的动力系统中，作为整台内燃机的装配骨架，承担着容纳活塞往复运动、集成配气与冷却通路、固定附属动力附件的核心作用。从功能特性来看，该缸体采用一体化集成式结构设计，将气缸工作腔、散热鳍片组、附件安装凸台、进排气接口、曲轴箱连接端整合为单一铸件主体，减少了分体装配带来的密封失效风险，同时提升了整体结构刚性。缸体外壁环绕布置的多层平行散热鳍片，是风冷散热方案的核心结构，能够在动力运行过程中通过增大与空气的接触面积，快速带出气缸燃烧做功产生的热量，避免缸体内部温度过高引发的润滑失效、部件形变等问题，适配无额外水冷循环系统的小型动力场景，降低整机的结构复杂度与维护成本。在设计思路上，这款缸体优先兼顾了结构强度与轻量化需求，主体采用高压铸造工艺适配的壁厚设计，在气缸工作腔区域做了局部加厚处理，承受活塞往复运动带来的高频冲击与燃烧压力，而在非受力的散热鳍片区域则采用均匀薄壁厚设计，在保证散热效率的同时尽可能降低整体自重。缸体一侧的方形接口为进气通路连接位，另一侧的管状接口为排气通路安装位，端部带安装孔的方形法兰用于与曲轴箱组件紧固连接，顶部的凸台结构用于固定气缸盖与配气相关组件，侧面的小型凸耳结构用于安装点火模块、导风罩等附属部件，所有安装位的孔位都做了同轴度与位置度的公差预留，保证装配后各部件的配合精度。从安装边界来看，该缸体的整体轮廓适配小型动力舱的紧凑布局需求，各外接接口的朝向都经过优化，避免与周边的油箱、启动机构、护板等部件发生干涉，安装法兰的孔距符合通用小型单缸内燃机的安装尺寸规范，能够直接匹配同排量级别的常规曲轴、活塞连杆组件，无需额外做适配修改。缸体的气缸内壁设计预留了珩磨加工余量，能够在后续加工中获得足够低的表面粗糙度，减少活塞环运行的摩擦损耗，提升动力单元的运行寿命与密封性能，各连接端面都预留了密封件安装槽位，保证工作过程中油气不会出现渗漏问题。
