开口式沉头孔安装电缆固定夹结构

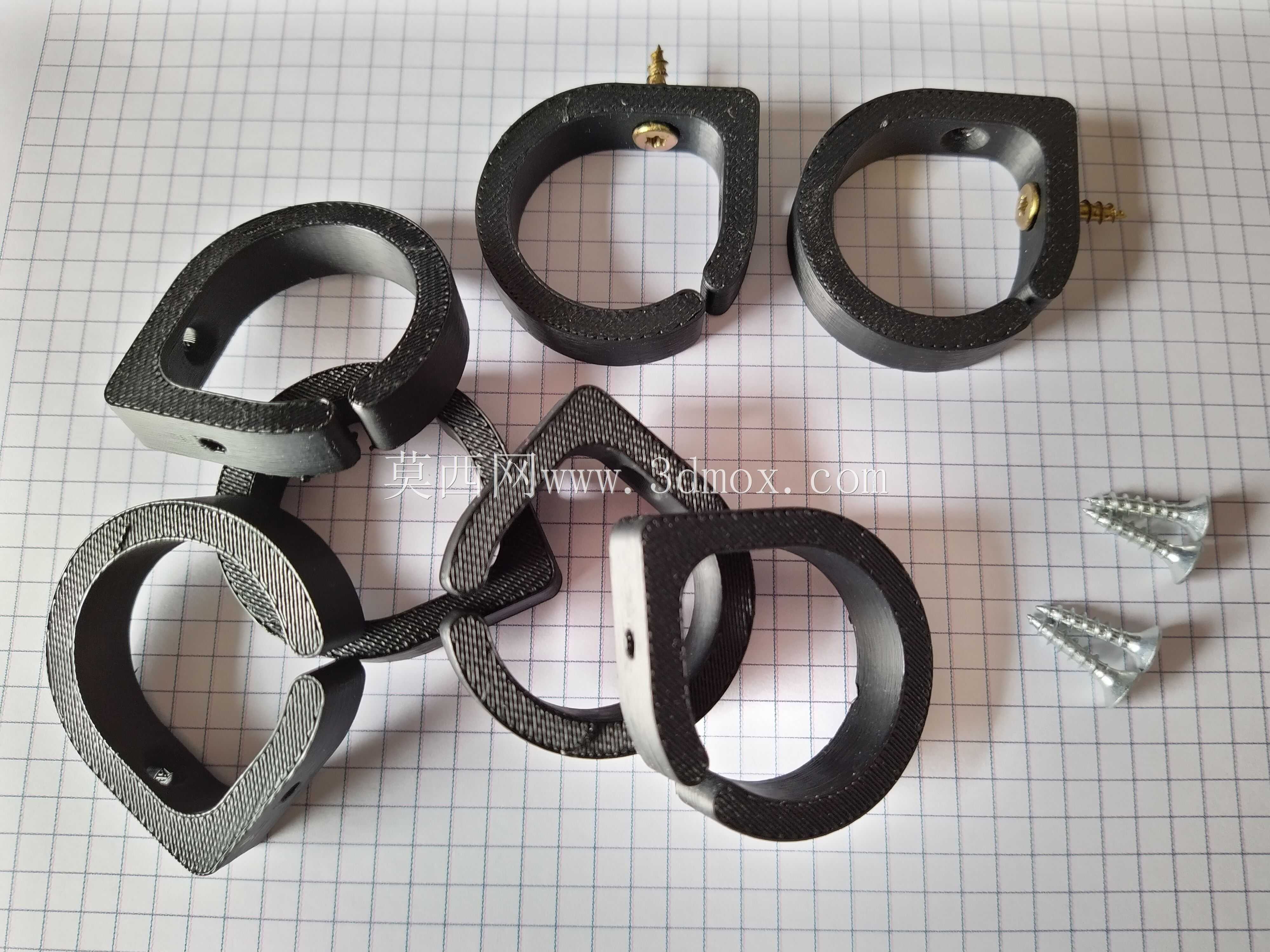

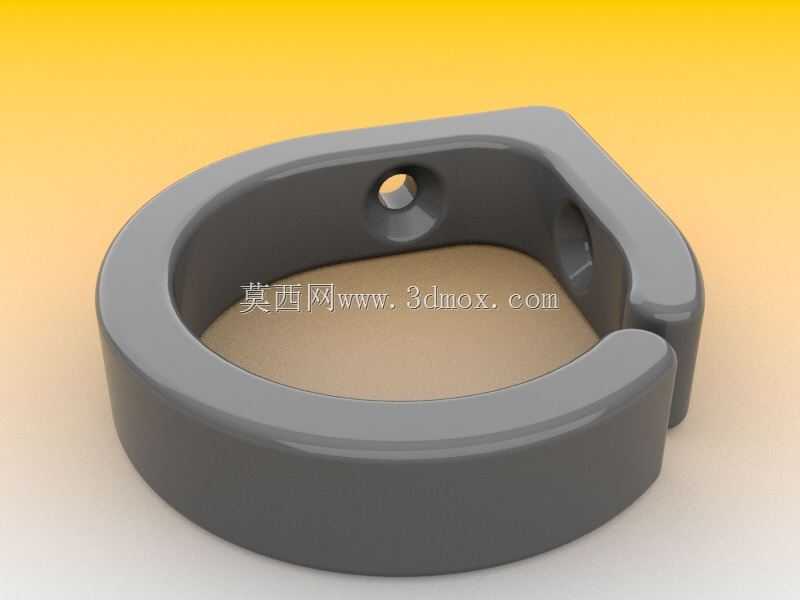

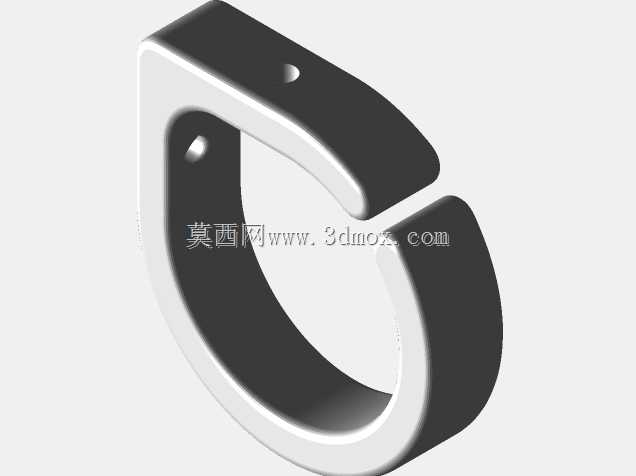

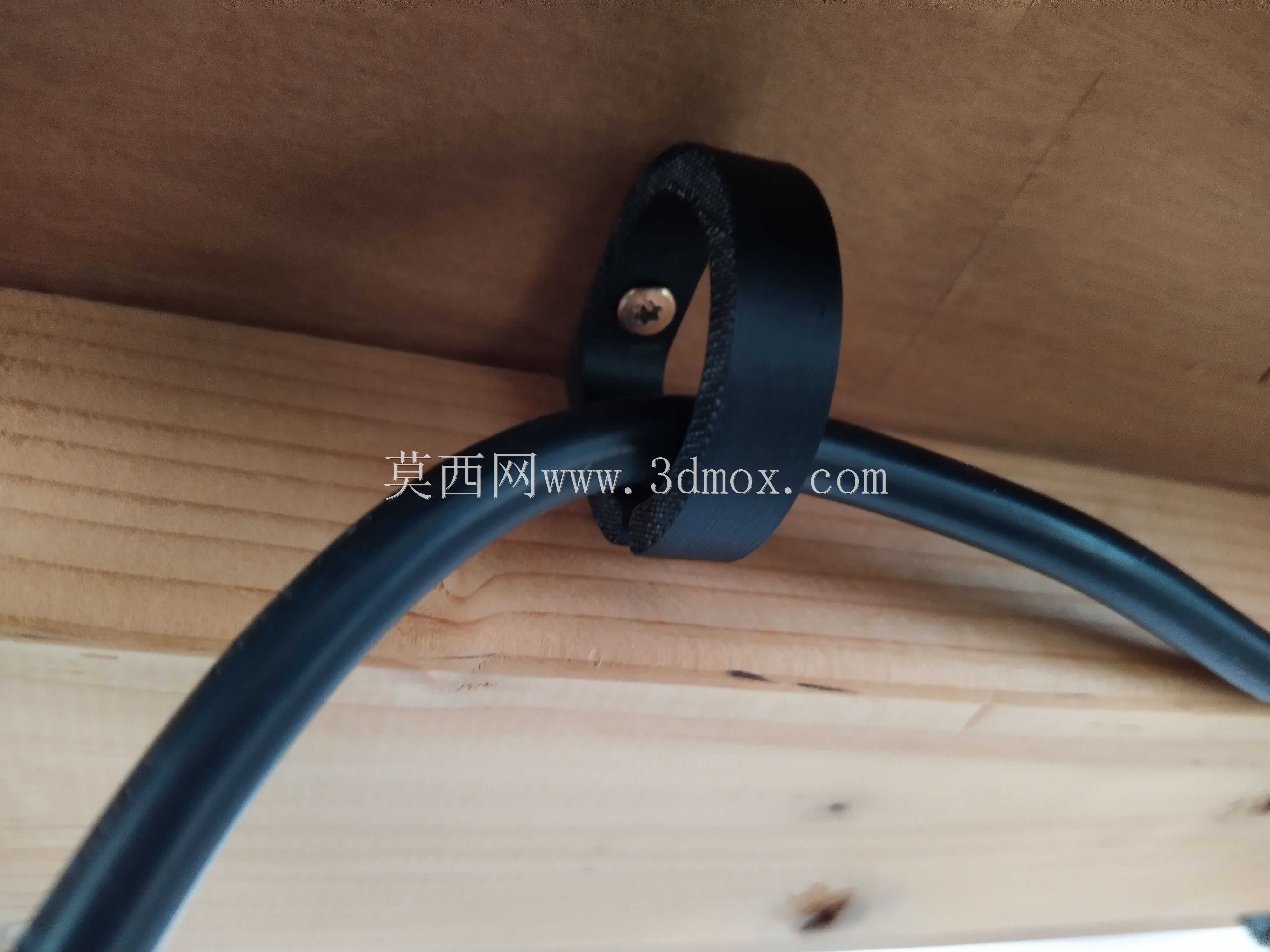

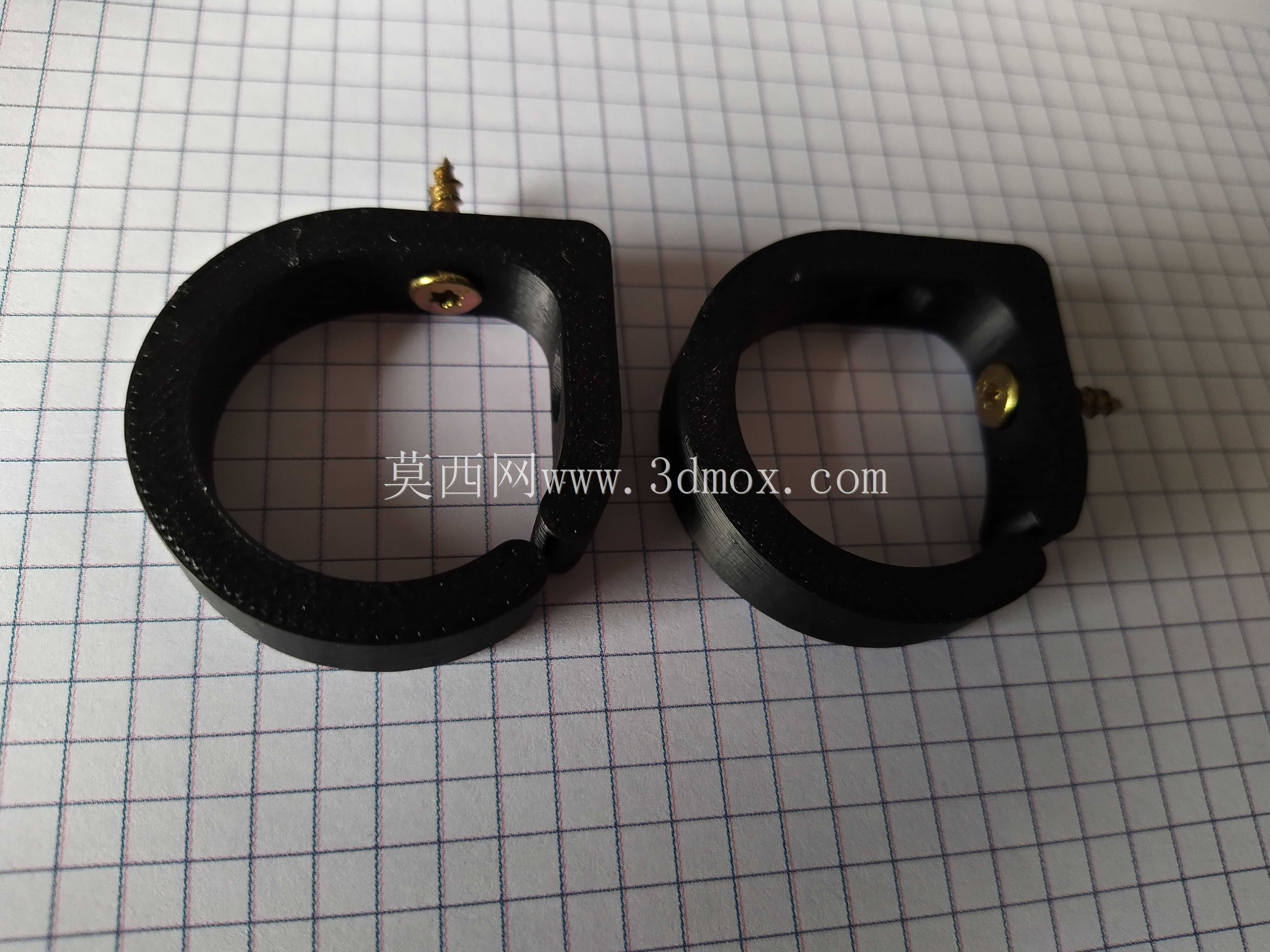

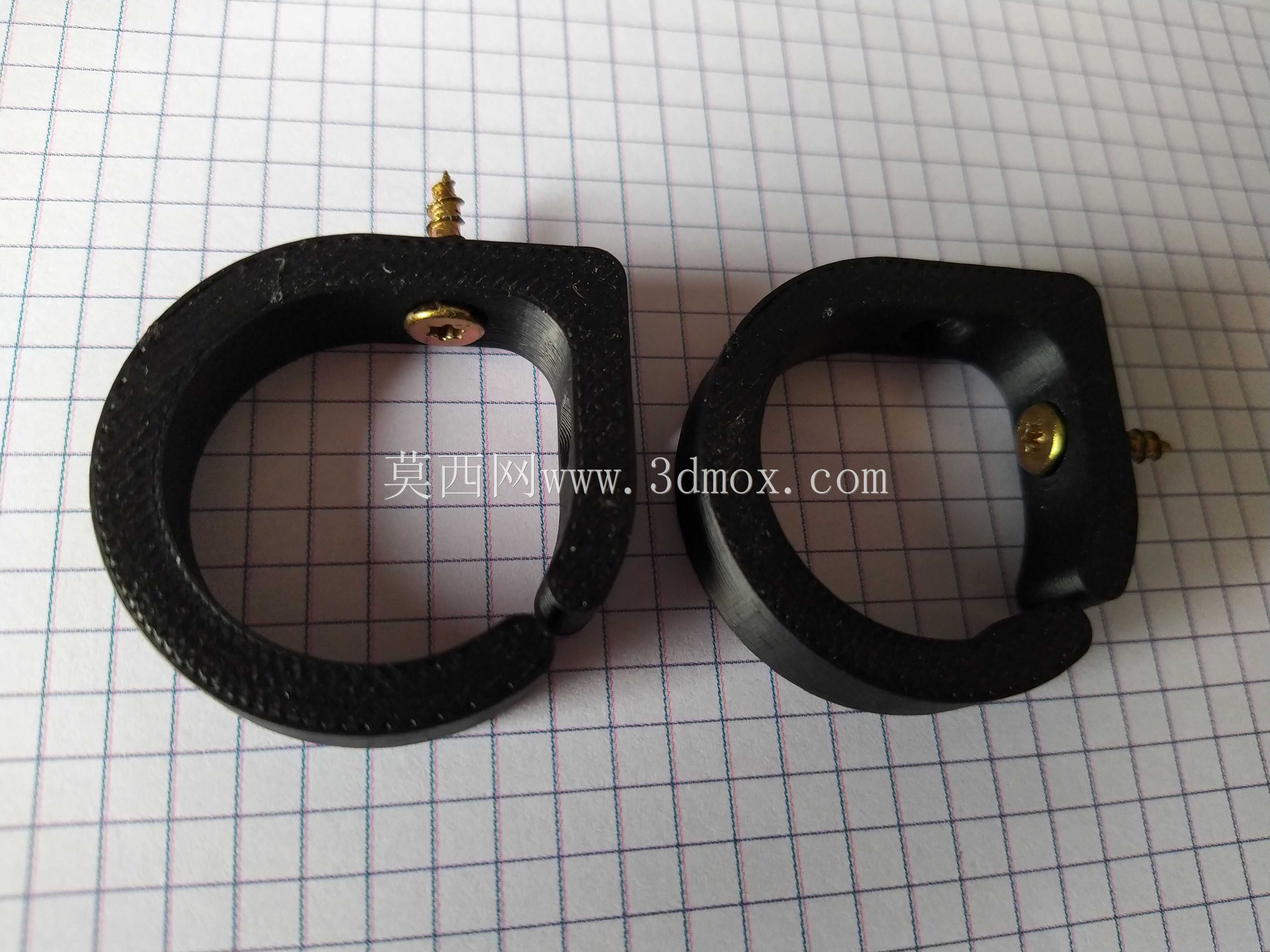

这款开口式电缆固定夹，主要面向工业布线、设备内部走线、机柜理线等场景的线缆固定需求，在低压电气柜、自动化设备走线槽旁、小型机电设备壳体内部、桌面工位理线等场景中都能发挥作用，用来规整单根中等线径的电缆，避免线缆移位、晃动、与周边尖锐结构摩擦造成外皮破损，同时能让布线排布更整齐，方便后期线路检修与维护。从功能特性来看，它采用单侧开口的C型环结构，无需提前穿套线缆，安装时可以直接从线缆侧方卡入，相比闭合式的穿线环，在后期线路改造、线缆更换时不用拆解整段线路，操作更灵活，能大幅降低理线改造的工作量。夹体内径设置为30mm，适配常规外径在28mm以内的圆形电缆，包括普通橡套电缆、控制电缆、单根粗电源线等常见线缆类型，夹持时不会过度挤压线缆外皮，避免损伤内部线芯的绝缘层，同时能提供足够的抱紧力，防止线缆受拉扯时从夹体内滑脱。夹体整体宽度与厚度均为10mm，整体结构紧凑，不会占用过多安装空间，在狭窄的机柜夹层、设备侧壁间隙中也能顺利布置。安装结构上设计了两个直径3.5mm的沉头螺钉孔，适配M3规格的沉头螺钉，安装后螺钉头部完全沉入夹体表面，不会突出刮蹭周边线缆或操作人员，安装面贴合平整，固定后夹体不会出现晃动偏移。设计思路上，整体采用圆角过渡的外形，没有尖锐棱角，避免安装和布线过程中划伤线缆外皮或操作人员手部，C型开口的开口间隙经过合理计算，既能保证线缆顺利卡入，又能防止卡入后的线缆在正常使用中从开口处脱出，夹体内壁做了光滑处理，不会磨损线缆外层绝缘皮。材质适配方面，该结构可以采用尼龙、ABS等工程塑料注塑成型，也可以采用铝合金压铸成型，不同材质可以适配不同的使用环境，工程塑料款绝缘性能好，适合电气柜内部带电线缆的固定，铝合金款强度更高，适合户外设备、震动较大的工业设备上的线缆固定，整体结构简单，加工成型难度低，适合批量生产，安装便捷，能有效提升布线作业的效率，保障线缆排布的规整性与使用安全性。
