嵌入式2.4英寸TFT液晶显示模组结构

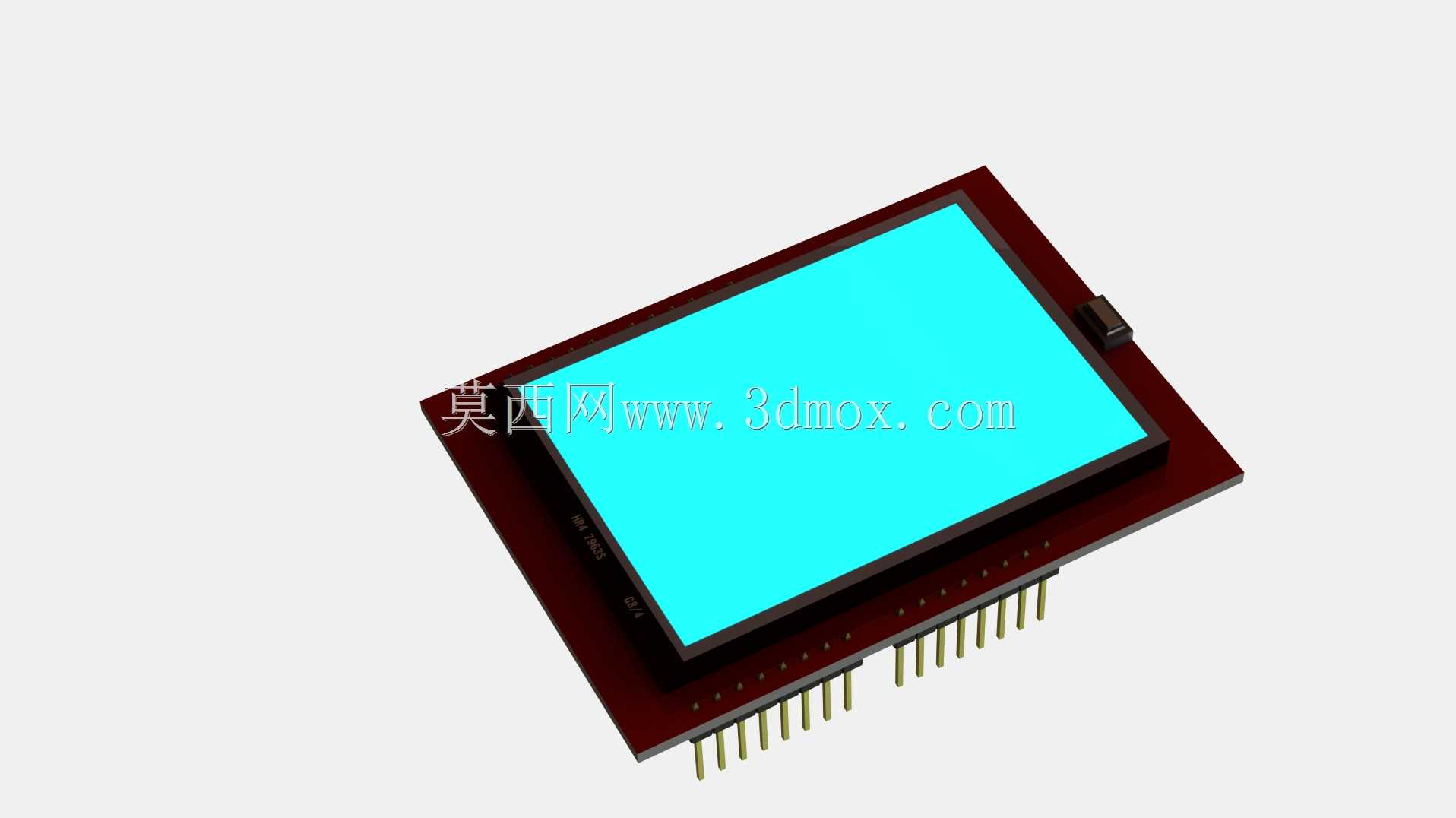

这款2.4英寸TFT液晶显示模组，是嵌入式电子开发领域应用极为广泛的人机交互显示部件，常被用于小型工控终端、便携式检测仪器、智能家居控制节点、开源硬件开发项目、小型教学实验装置等场景中，承担设备运行状态可视化、参数数值展示、简单交互界面呈现的核心作用，能够为低算力嵌入式主控提供清晰的彩色显示输出能力，弥补小型嵌入式设备无可视化输出的短板。从功能特性来看，该模组采用主动式TFT显示技术，相比同尺寸的段码屏、单色OLED屏拥有更丰富的色彩表现与更高的显示刷新率，可满足动态数值、简易图标、短文本信息的显示需求，适配多数低功耗嵌入式场景的显示要求。模组采用载板整合设计，将液晶面板、驱动电路、背光组件全部集成在一块矩形PCB基板上，省去了使用者单独排线连接驱动板、背光模块的繁琐步骤，降低了终端产品的显示部分组装难度。在设计思路上，该模组充分考虑了嵌入式开发的通用安装需求，将所有信号引脚统一引出为直插式排针，排针采用标准2.54mm间距设计，可直接插接在面包板、通用开发板的对应排母上，也可通过标准排针座焊接在终端设备的主控PCB上，无需定制特殊连接接口，大幅降低了开发阶段的调试难度与量产阶段的装配复杂度。PCB基板采用深色阻焊设计，板载元件布局紧凑，将背光驱动、信号滤波元件全部排布在液晶面板的覆盖区域下方，尽可能压缩了模组的整体占用空间，液晶面板通过四周的固定胶层与PCB基板牢固粘接，侧边预留的FPC连接位将面板信号平稳传输至板载驱动电路，避免了飞线连接带来的信号干扰与结构松脱风险。从安装边界来看，该模组整体为薄型矩形结构，PCB基板的长宽尺寸略大于液晶面板的有效显示区域，排针垂直向下引出，安装时仅需在终端设备的面板上开设与液晶显示区域匹配的视窗开口，即可将模组从内侧固定在面板后方，排针部分向设备内部延伸，不会额外占用面板正面的空间，整体安装厚度可控制在较低范围，适配外壳空间紧凑的小型电子设备设计需求。模组侧边预留的定位凸起可与安装壳体的对应卡槽配合，避免安装后出现移位、晃动的问题，排针引脚的排布顺序遵循通用显示模组的信号定义规范，可兼容多数主流嵌入式主控的硬件驱动方案，减少开发者的驱动适配工作量。
