双槽式导向牵引小滑轮结构设计

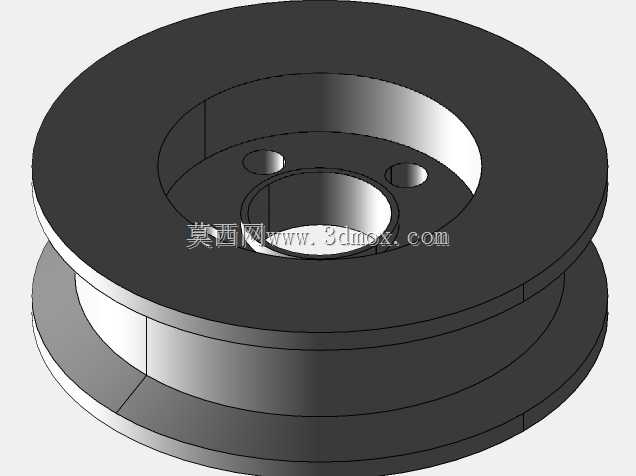

这款双槽式小滑轮是轻载牵引导向场景下的常用基础传动部件，广泛适配小型起重设备、自动化生产线缆线排布、户外轻型索道、家用小型吊具、门窗启闭传动结构、健身器材阻力传导系统等多类场景，核心作用是通过轮体的转动降低绳索、缆索移动过程中的摩擦阻力，同时通过轮槽的限位约束引导索体沿预设路径行进，避免索体偏移、卡滞或与周边结构发生剐蹭磨损。从功能特性来看，该滑轮采用双轮槽平行排布的结构设计，可同时适配两根独立索体的导向需求，也可单槽使用适配不同直径的索体，轮体中心设置同轴安装轴孔，轴孔周边对称布置两个定位小孔，可通过定位销与安装轴形成周向防转约束，也可根据安装需求作为辅助固定点位使用，轮槽边缘做了圆弧过渡处理，不会对索体表面产生切割性损伤，能有效延长配套绳索、缆线的使用寿命。在设计思路上，这款滑轮优先考虑了轻载场景下的转动顺滑性与结构稳定性，轮体采用等厚辐板式结构，在保证轮体整体结构强度、避免轮槽受力变形的前提下，尽可能降低轮体自身重量，减少转动过程中的惯量损耗，让索体牵引过程更省力；中心轴孔的孔径与常规直径的安装销轴适配，安装时无需额外定制非标销轴，降低配套安装成本；两个对称定位孔的位置经过受力校核，避开了轮体的应力集中区域，不会因开孔削弱轮体的整体承重能力，同时对称布置的结构能让轮体转动时保持动平衡，避免高速牵引过程中出现轮体偏摆、索体跳动的问题。从外形尺寸与安装边界来看，该滑轮整体为同轴圆盘结构，外轮缘直径适配常规小行程牵引的导向需求，轮槽深度可完全包裹常用直径的尼龙绳、钢丝绳、塑胶缆线，不会出现索体脱槽的问题；安装时仅需保证中心轴孔与安装支架的同轴度，将销轴穿过轴孔后，可通过两侧的卡簧或轴端挡圈对轮体进行轴向限位，两个定位小孔可根据现场安装需求选择是否加装定位销，当需要轮体随轴同步转动时可穿入定位销实现周向固定，当需要轮体绕轴自由转动时则无需加装定位销，安装方式灵活，可适配多种不同的安装支架结构，无需对现有设备结构做大幅改造即可完成替换安装。在实际使用过程中，该滑轮可有效降低索体牵引时的摩擦力，相比固定导向结构能减少30%以上的牵引阻力，同时轮槽的限位作用能让索体始终保持在预设行进路径上，避免索体偏移导致的设备卡滞、索体磨损断裂等问题，在轻载牵引场景下具备极高的实用性与适配性。
