多工位测试工装承载底盘结构设计

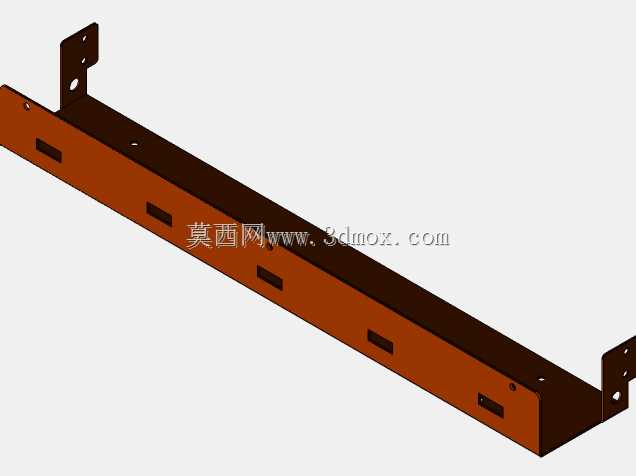

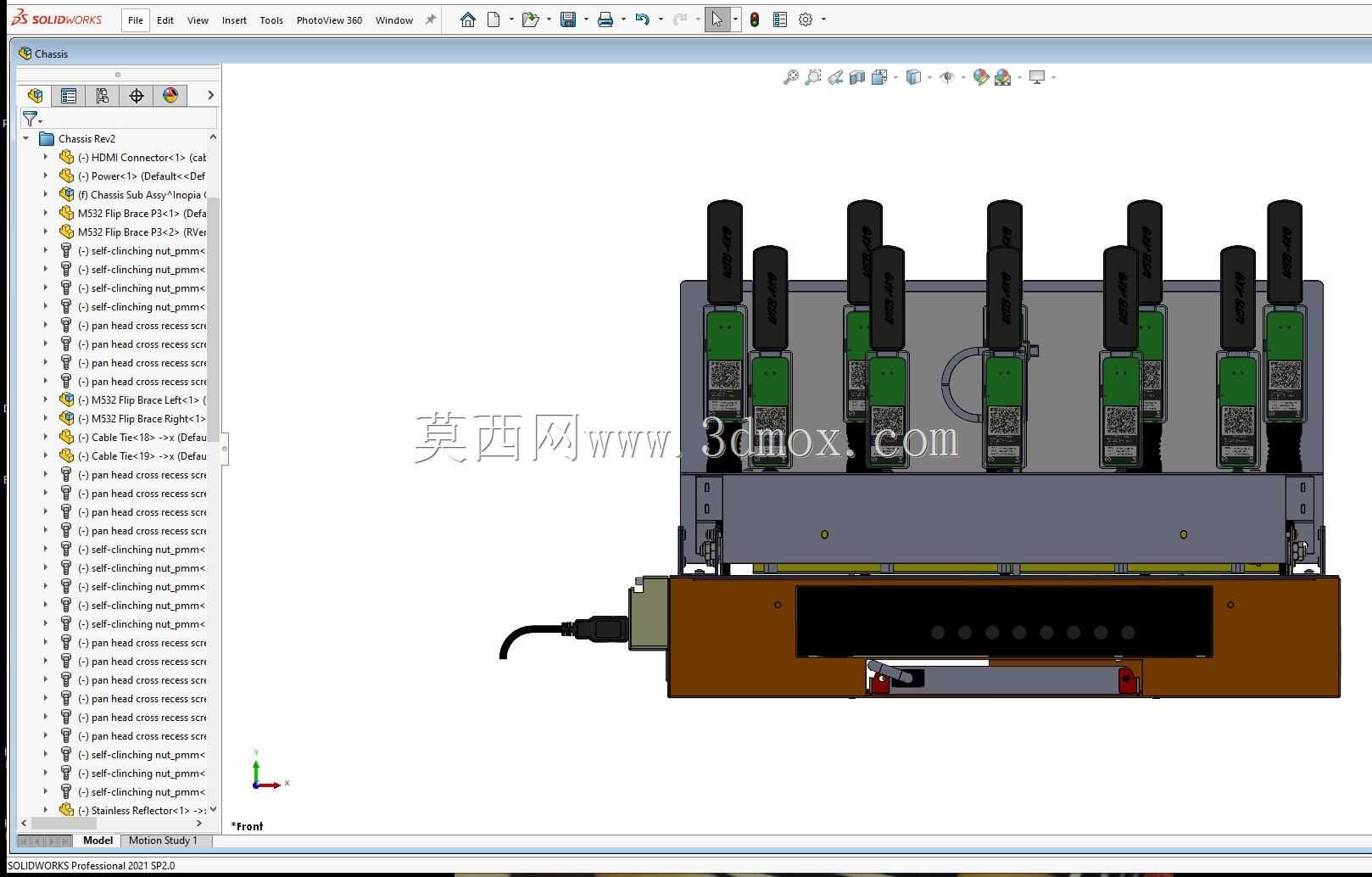

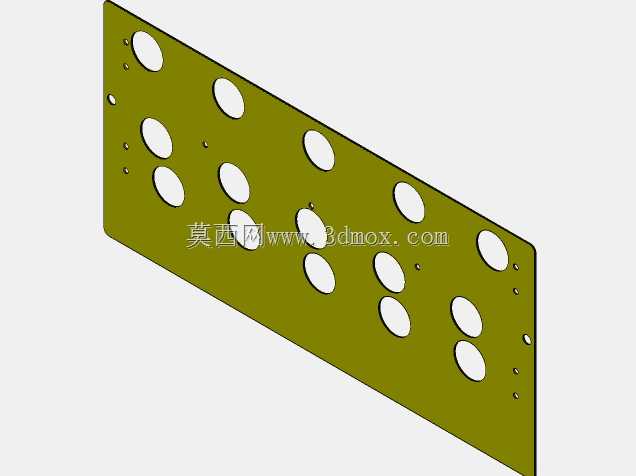

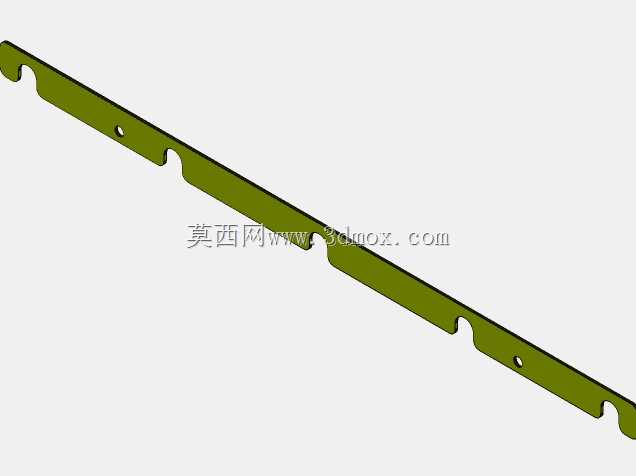

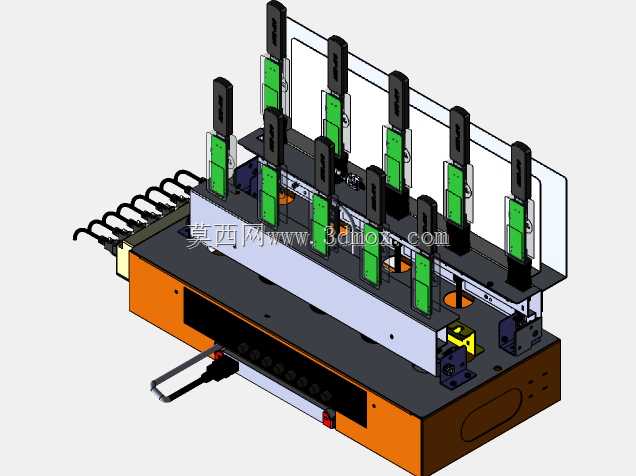

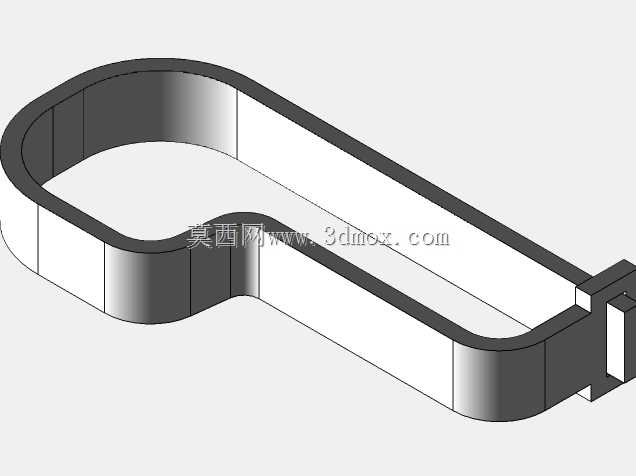

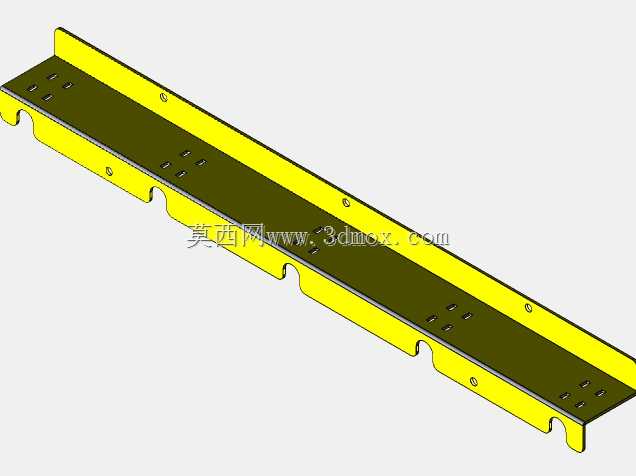

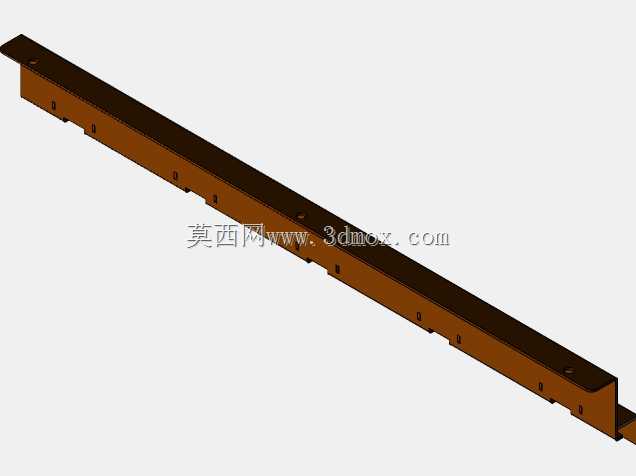

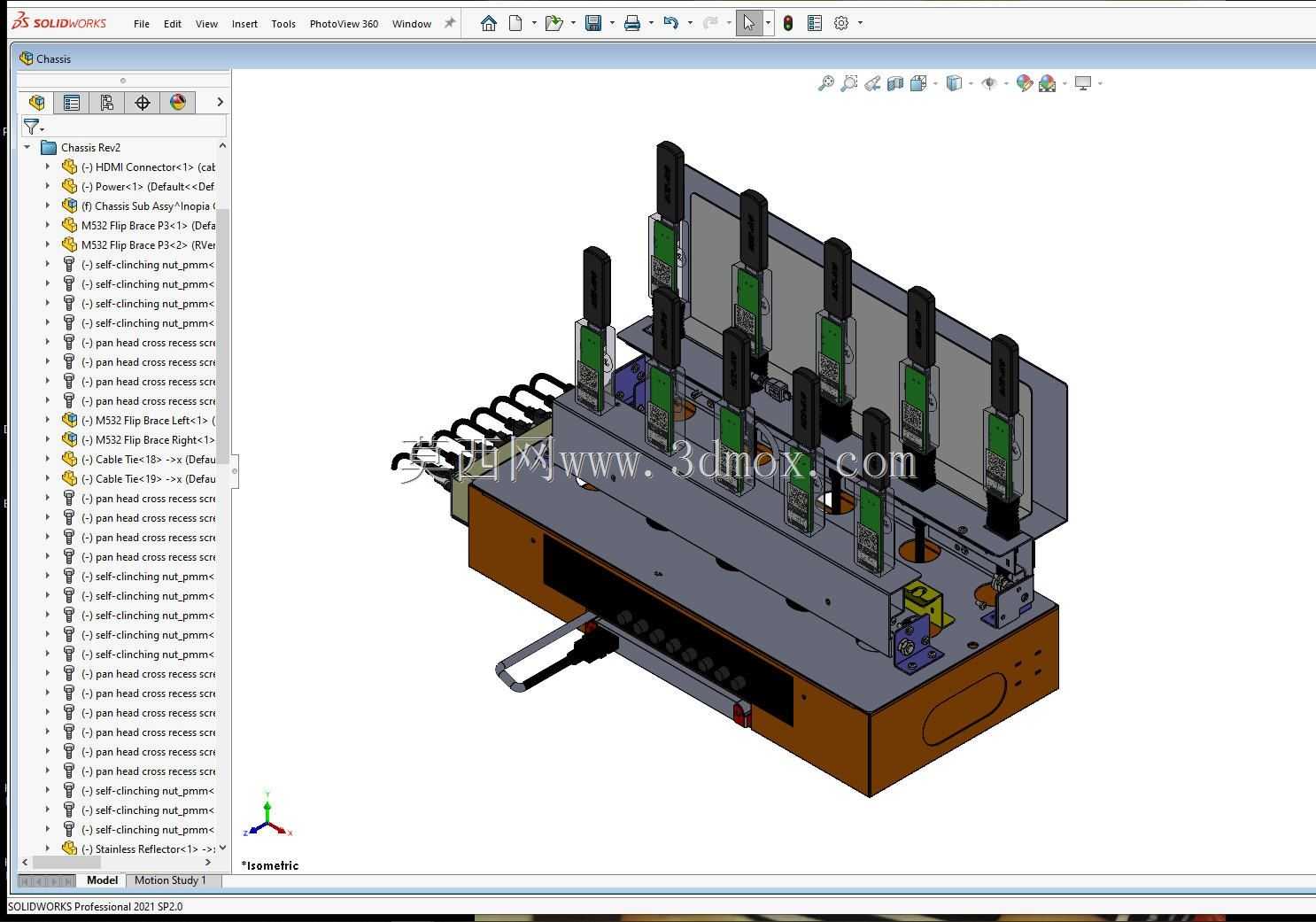

该承载底盘是电子元器件批量测试工序中的核心承载基座，主要应用于消费电子、小型电气元件生产环节的功能测试工位，为多组并行测试单元提供稳定的安装基准与定位支撑，适配产线批量检测的节拍需求，可同时承载十组测试模组完成同步作业，大幅提升单工位的检测效率。底盘整体采用框式分层结构设计，下部为一体式箱体基座，上部为多工位安装平台，基座内部预留了气路、电路走线的集成空间，可将测试所需的气源管路、信号线缆全部收纳于箱体内部，避免管线外露干扰测试作业，同时基座侧面设置了快插式接口与抽拉式维护舱门，方便日常的管线检修与元件更换，无需拆解上部工装即可完成维护操作。上部安装平台采用等间距阵列式布局，每个工位都设置了独立的定位销孔与模组安装位，可精准适配测试夹具的快速换装，不同型号的测试模组仅需更换对应定位套即可完成适配，无需重新调整整体底盘的安装位置，适配多品类小批量的柔性生产需求。底盘的安装边界充分考虑了产线工作台的适配尺寸，整体长宽比例适配常规标准测试工作台的安装空间，底部设置了可调式支撑脚，可根据工作台面的水平度进行微调，保证上部测试工位的水平精度，避免因台面倾斜导致测试探针接触不良的问题。设计过程中重点考量了底盘的结构刚性与抗形变能力，基座主体采用加厚钣金折弯焊接成型，上部安装平台设置了多道加强筋结构，在十组测试模组同时下压作业的工况下，平台平面度可长期保持在公差范围内，不会因长期交变载荷出现凹陷变形，保证测试探针的对位精度。同时底盘前端集成了操作按钮与状态指示的安装位，可将测试启动、复位按钮与工位状态指示灯直接集成在底盘前端，操作人员无需额外外接操作盒，在工位前即可完成全部操作，缩短操作动线，提升作业效率。底盘侧边还设置了快换把手结构，可配合产线的快速换模需求，在更换测试产品时可整体将底盘连同上部模组快速吊离工作台，更换预调好的另一组底盘工装，将产线换型停机时间压缩到最短，适配多品种共线生产的柔性制造需求。
