零件胶合成型专用定位工装结构

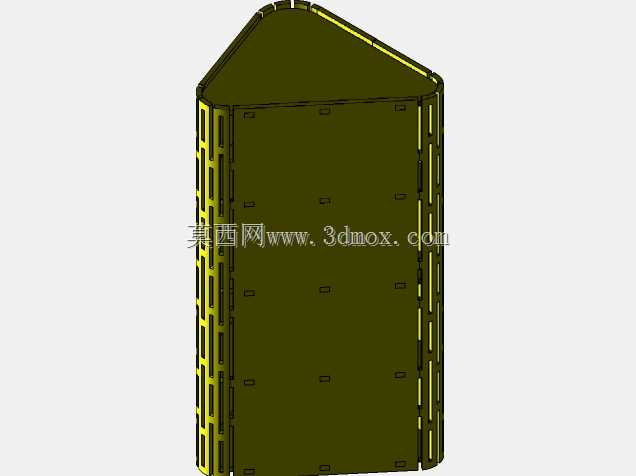

这款工装主要面向小尺寸精密零件的胶合与模压成型工序，常见于电子元器件组装、小型塑胶件拼接、复合材料小件预成型等生产场景，在批量小件的胶合作业中，能够替代人工持件对位的传统操作，大幅降低涂胶后零件错位、溢胶不均、施压偏移等常见不良问题。从实际生产用途来看，该工装核心作用是在零件涂胶拼接后，提供稳定的周向定位与均匀的侧向约束，待胶水完全固化或者模压料定型前，始终保持各拼接零件的相对位置精度，避免零件在胶层固化过程中因为内应力释放、外力触碰产生位移，最终保障成型后零件的尺寸一致性与形位公差符合设计要求。在功能特性设计上，工装主体采用半包围式腔体结构，一侧为完整的平面支撑壁，对应待胶合零件的基准贴合面，能够为零件提供平整的支撑基准，避免零件放置时出现翘曲；周向侧边设置有连续的卡槽式定位结构，这些卡槽沿工装高度方向均匀排布，能够适配带侧边凸筋的待成型零件，让零件放入工装后即可完成快速卡合定位，不需要额外调整位置；工装顶部做斜切收边设计，既能够在取放零件时提供导向，避免零件边角与工装边缘磕碰产生刮屑，也能在模压施压时分散边缘压力，防止工装边角应力集中出现开裂。设计思路上，这款工装优先考虑了操作便捷性与定位可靠性的平衡，整体腔体深度匹配常规小件胶合后的堆叠高度，既不会因为腔体过深导致取件困难，也不会因为腔体过浅无法约束零件的侧向位移；侧边的定位卡槽采用等间距排布，能够兼容同系列不同长度规格的同类零件，减少同工序下的工装更换频次；工装壁厚经过针对性优化，在保证整体结构刚性、不会因为反复装夹出现形变的前提下，尽可能控制整体重量，方便操作人员在产线上快速转移、清理工装内残留的胶渍。从安装与使用边界来看，这款工装属于手持与台置两用的轻型工装，不需要额外的固定安装结构，直接放置在常规作业台面上即可使用，工装底部做平整处理，放置时不会出现晃动；腔体内部的净空尺寸严格匹配待加工零件的最大外轮廓，单边预留0.1mm的间隙，既方便零件顺利放入，也不会因为间隙过大导致零件定位偏移；侧边的定位凸筋高度控制在3mm以内，不会干涉涂胶位置与压合工作面，在胶层固化完成后，只需要从工装顶部开口即可顺利顶出成型后的零件，不会出现零件卡滞在工装内的情况。日常使用中，该工装可以配合常温快干胶、热固化胶等多种胶合工艺使用，也可以作为小型零件注塑成型前的预装定型治具使用，适配多品种小批量的柔性生产需求。
