活塞发动机分体式连杆结构设计

该连杆作为活塞发动机的核心传动构件，主要应用于往复式内燃机的动力传输场景，覆盖车用汽油发动机、小型通用动力汽油机、摩托车发动机等多类动力设备的曲柄连杆机构中，承担着连接活塞组件与曲轴的核心作用，能够将活塞承受的燃烧爆发压力传递至曲轴，把活塞的上下往复直线运动转化为曲轴的旋转运动，最终向外输出可用的旋转扭矩，是发动机实现能量转换不可或缺的关键部件。

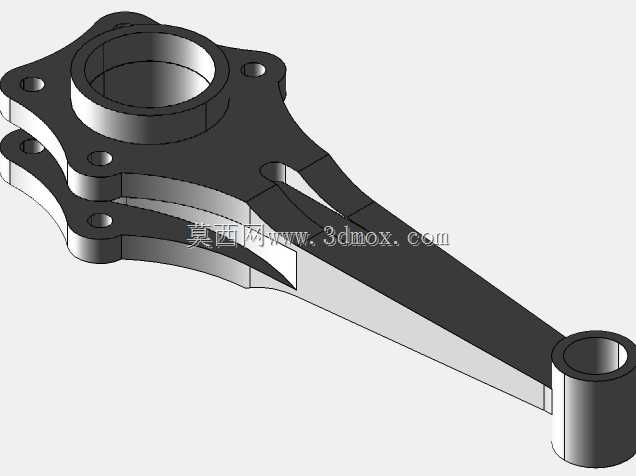

从功能特性来看，该连杆采用分体式大头设计，大头端为双层叠片结构，配套多个定位安装孔，可在曲轴装配时实现便捷的拆装操作，无需额外拆解曲轴整体结构即可完成连杆的安装与维护；杆身采用变截面流线型设计，从大头端向小头端平滑过渡，在保证整体结构强度的前提下有效降低了构件自身重量，减少发动机运转过程中的往复惯性力，降低曲轴系的振动负载；小头端为整圆套筒结构，用于装配活塞销，实现与活塞组件的铰接连接，可顺畅传递活塞的往复作用力，同时适配活塞销的转动自由度，避免运动过程中出现卡滞问题。

在设计思路上，该结构充分考虑了发动机高转速运转下的受力特性，大头端的多层连接结构可有效分散曲轴连杆轴颈传递的交变载荷，避免应力集中导致的结构断裂风险；杆身的截面轮廓经过受力优化，沿着连杆摆动过程中的主受力方向布置加强结构，可同时承受做功行程的爆发压力与往复运动的惯性拉力，兼顾抗拉、抗疲劳与抗冲击性能；所有安装孔位均采用同轴度精度设计，保证装配后活塞销与曲轴轴颈的平行度要求，避免出现偏磨导致的部件早期失效。

从安装边界来看，该连杆大头端的内孔尺寸适配对应规格的曲轴连杆轴颈，安装孔位的孔距与孔径匹配标准连杆螺栓的装配要求，装配后大头端与曲轴轴颈之间留有标准配合间隙，可建立稳定的润滑油膜；小头端内孔适配对应直径的活塞销，与活塞销座孔的安装位置对齐后可实现无卡滞摆动；杆身的整体长度适配对应发动机的冲程参数，安装后可保证活塞在上止点与下止点的位置符合发动机压缩比设计要求，运动过程中杆身不会与气缸内壁、曲轴箱内壁发生运动干涉，可满足发动机额定转速下的长期可靠运转需求。
