带快夹锁紧结构的波纹补偿导管

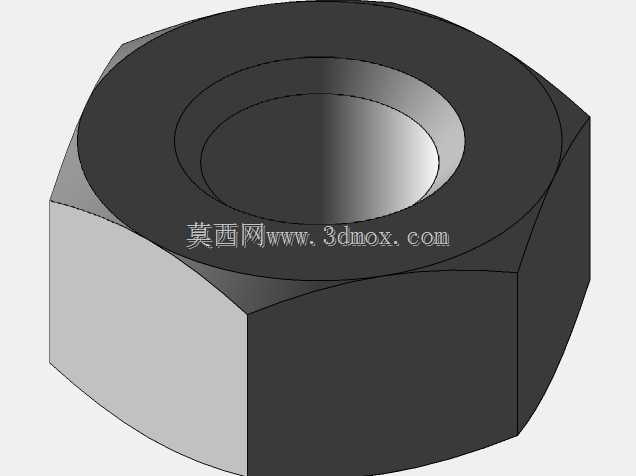

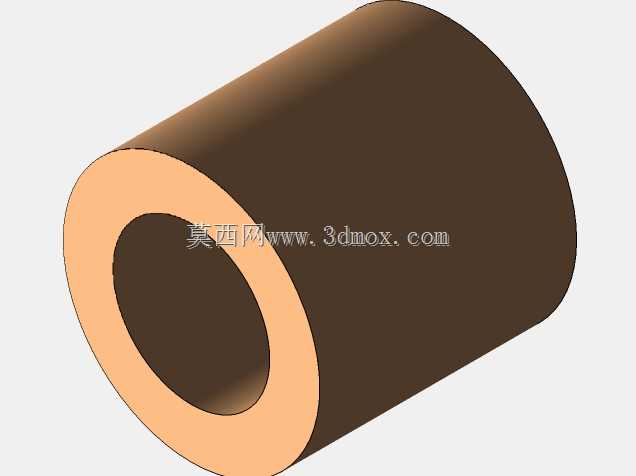

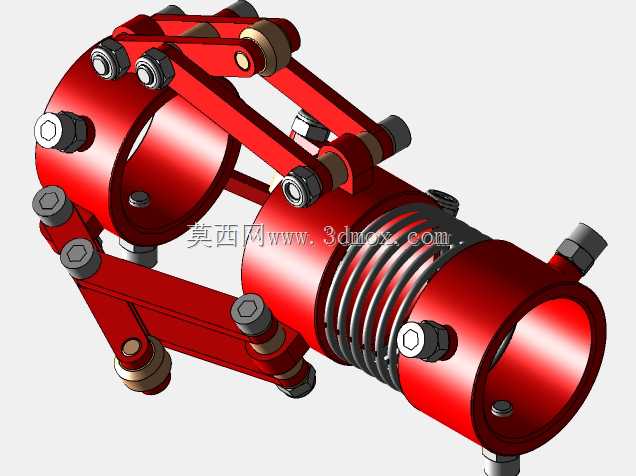

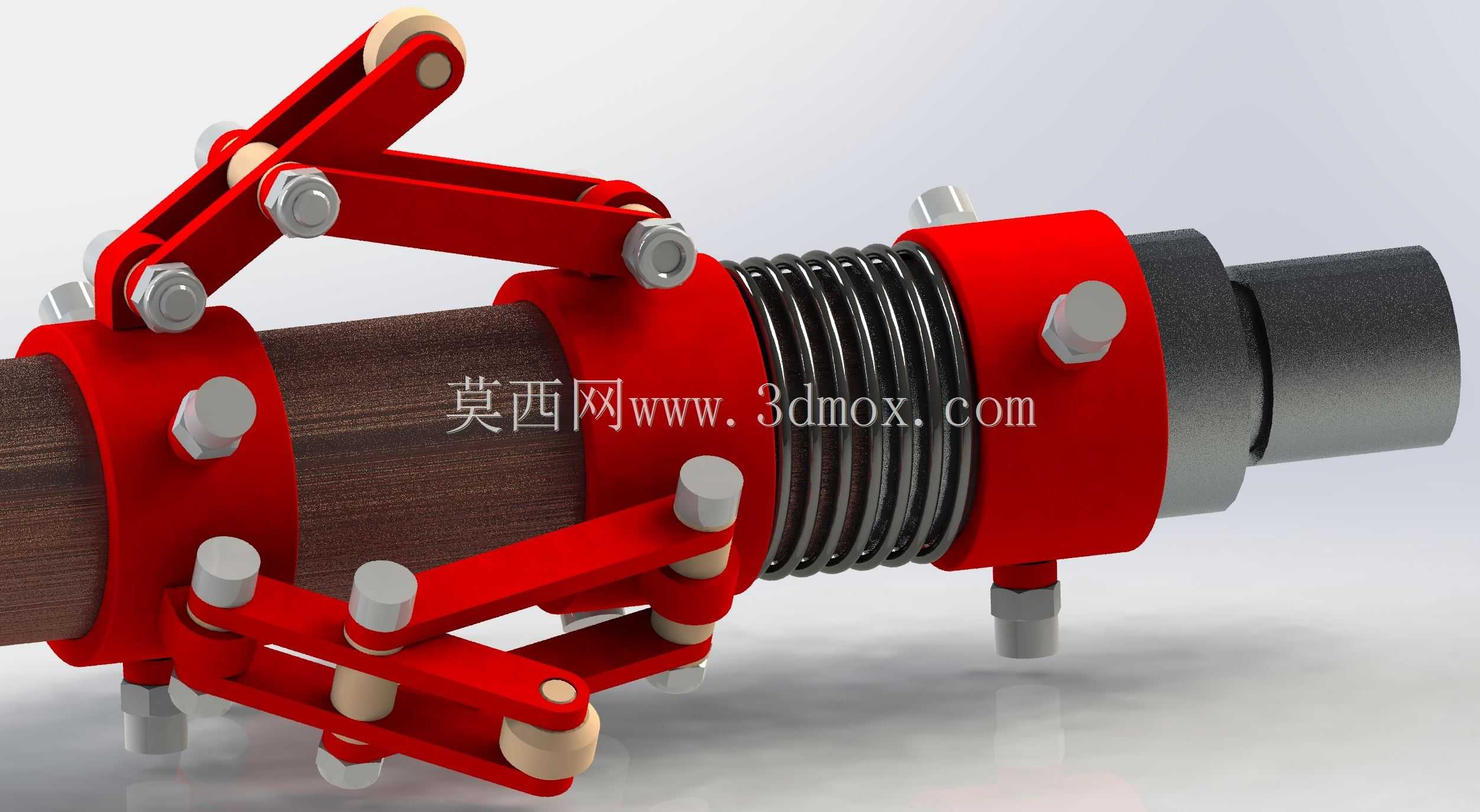

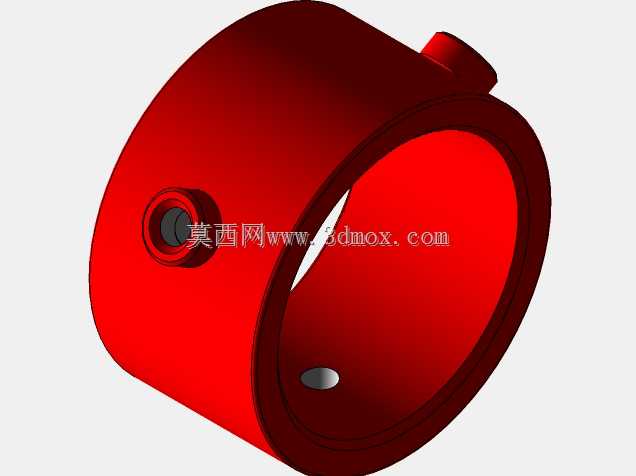

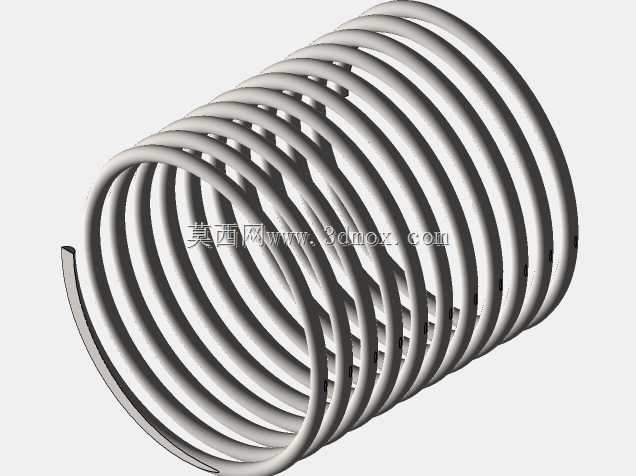

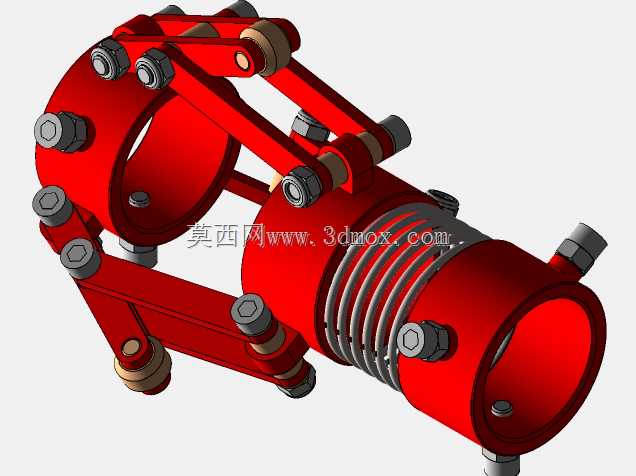

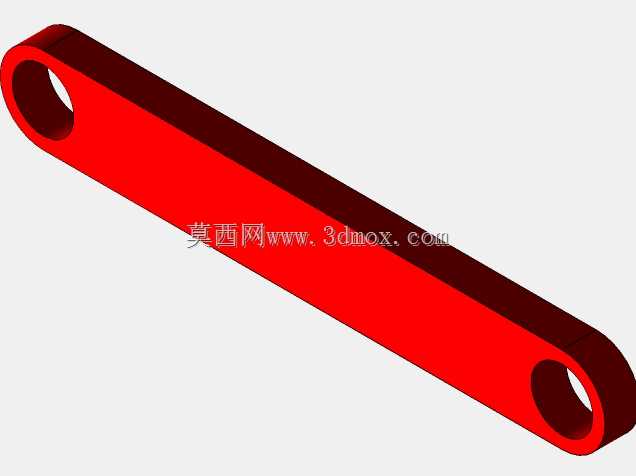

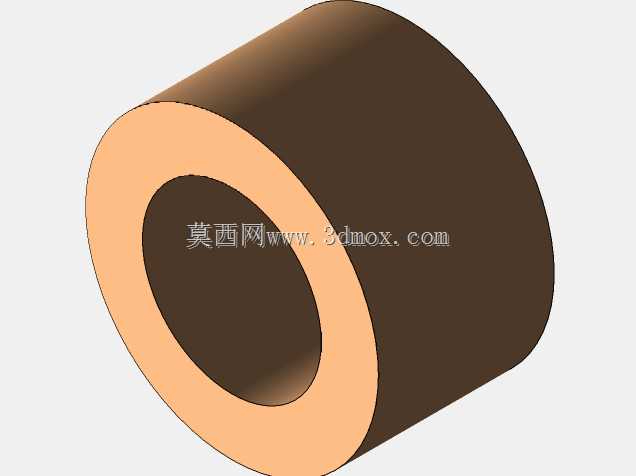

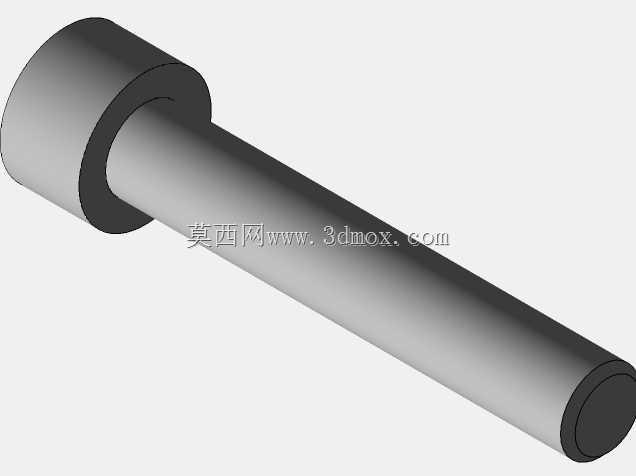

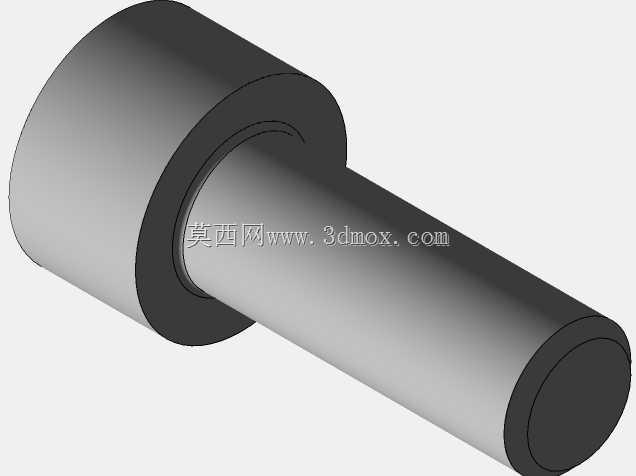

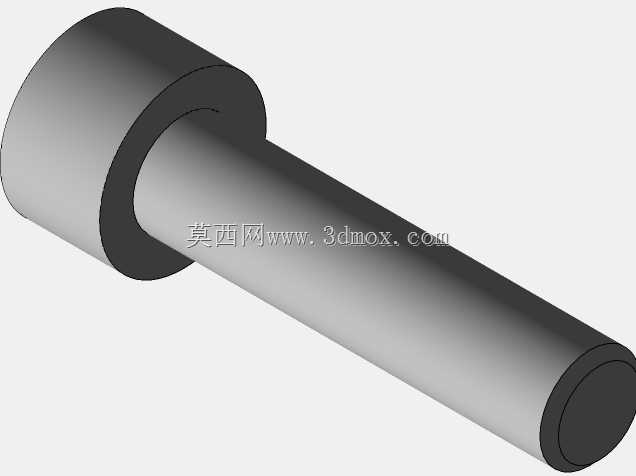

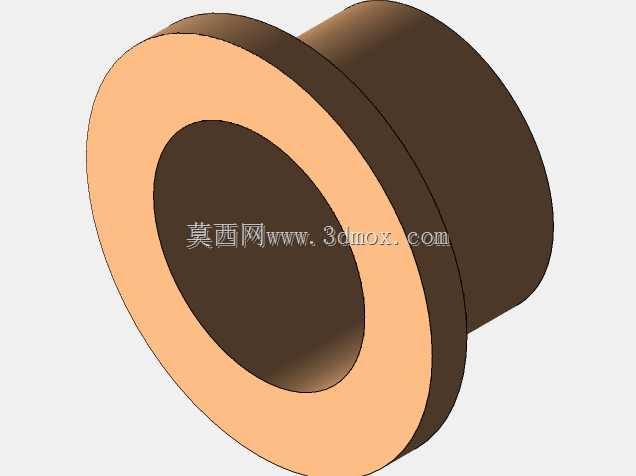

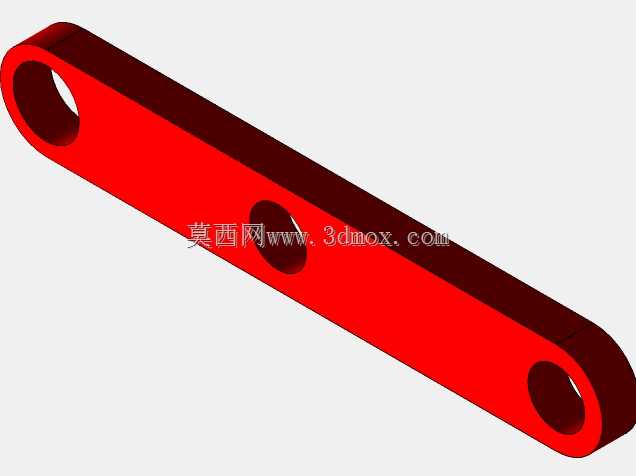

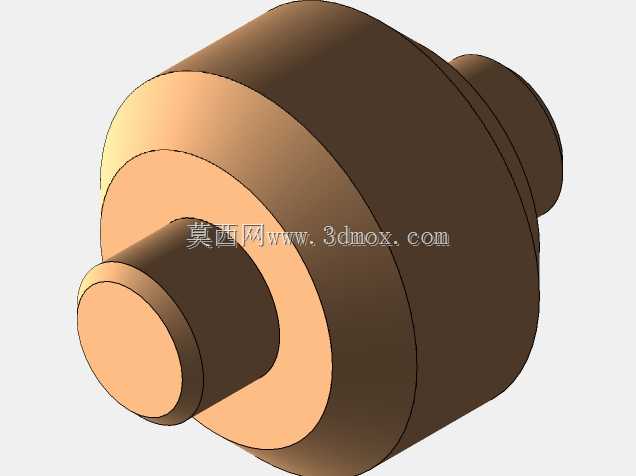

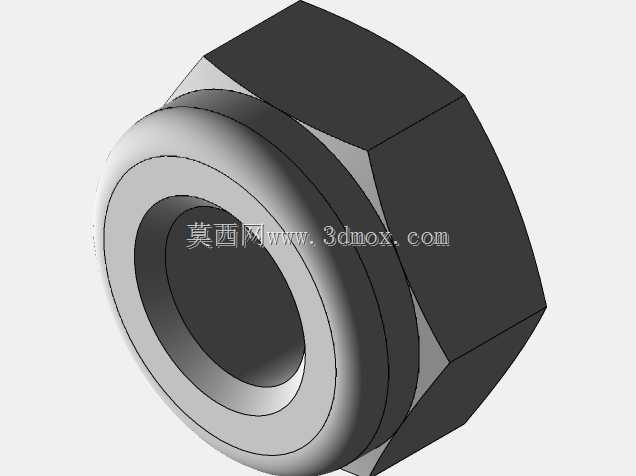

该款带快夹锁紧结构的波纹补偿导管，主要应用于工业流体输送管路系统中，常见于化工介质传输、暖通空调管路、液压动力管线以及需要小范围位移补偿的设备连接场景，可适配金属硬管、复合输送管等多种管路的对接需求，解决管路安装过程中存在的轴向错位、角度偏差问题，同时能够吸收设备运行过程中产生的小幅振动，避免振动沿管路刚性传递造成接头松动、管壁疲劳开裂等故障。从实际用途来看，这款导管既承担了管路介质的导通功能，又集成了柔性补偿与快速装拆的能力，在需要频繁维护拆装的管路段、存在热胀冷缩变形的常温输送管路中，能够大幅降低管路安装的对位难度，减少运维过程中的拆装工时，同时波纹段的柔性结构可以缓冲管路内的流体压力脉动，降低管路共振产生的噪音。在功能特性上，导管主体采用中部金属波纹管结构实现柔性补偿，波纹管两端的刚性连接座用于对接两侧管路，外围的对称式快夹锁紧机构采用多连杆铰接设计，通过周向均匀分布的压块配合铰接臂的锁止力，将对接的管体牢牢压合在连接座端面上，无需额外焊接或法兰螺栓紧固，即可实现可靠的抱紧密封，锁紧机构上的限位凸台可以保证锁止状态下不会受管路振动影响自行松脱，连接座上的径向定位销可以在安装时快速对准对接位置，避免装夹过程中管体偏移。设计思路上，这款导管摒弃了传统法兰连接需要多组螺栓紧固的繁琐结构，采用对称多连杆快夹结构实现周向均匀施压，保证对接端面的密封压力分布均匀，避免局部压力不足导致的介质泄漏；中部的波纹管参数经过匹配设计，既保证了足够的轴向、角向补偿量，又不会因为柔性过大导致管路支撑不足，外围的锁紧机构在锁止状态下可以承担部分径向载荷，减少波纹管承受的额外弯矩，延长柔性段的使用寿命。在外形尺寸与安装边界上，该导管的整体外径由快夹机构的最大外轮廓决定，安装时需要预留足够的周向操作空间用于扳动锁紧臂完成开合，轴向安装长度可在波纹管的补偿行程内进行微调，对接管体外径需要与连接座的内孔尺寸匹配，安装时无需额外预留法兰螺栓的操作空间，相比同通径的法兰式补偿导管，所需的安装空间更小，尤其适合管路排布紧凑、运维操作空间有限的设备内部管路布局，锁紧臂的操作端采用圆滑过渡设计，操作时无需额外专用工具，徒手即可完成锁紧与松开操作，大幅提升现场装拆效率。
