星型布局径向内燃动力装置结构

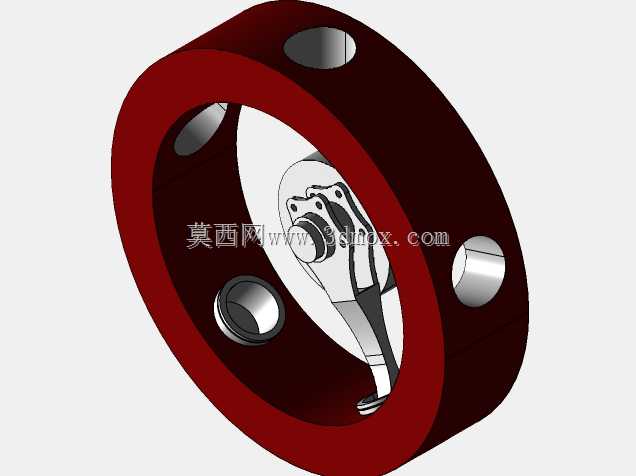

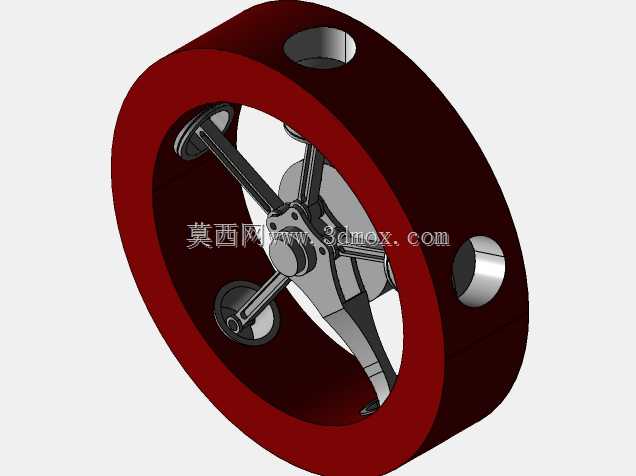

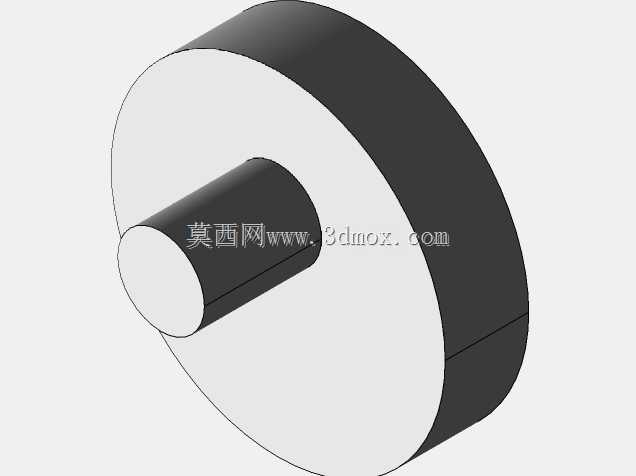

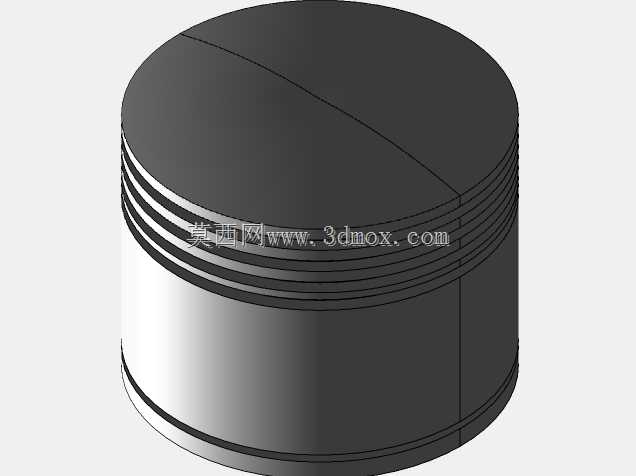

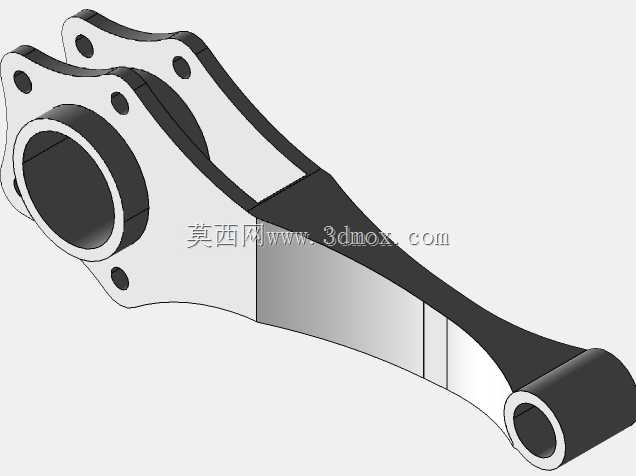

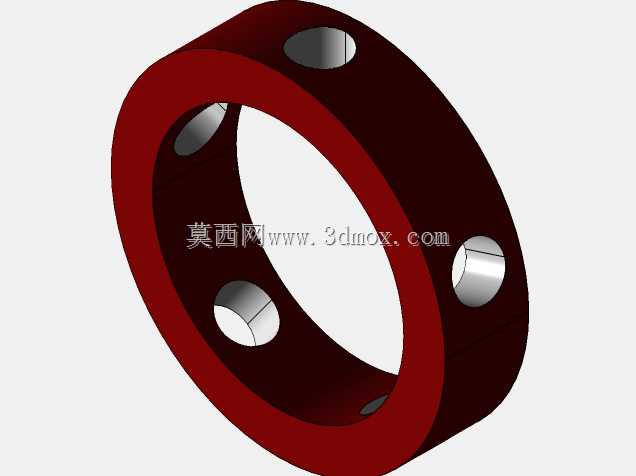

这款径向排布的内燃动力结构，是往复式内燃机的经典构型之一，核心特征为多组气缸围绕中央曲轴箱沿圆周方向均匀辐射布置，形态类似车轮辐条，这类动力构型最早广泛应用于航空活塞动力领域，凭借紧凑的轴向尺寸、优异的风冷散热效率与稳定的动力输出特性，在早期螺旋桨飞机、小型通航飞行器、特种地面动力装备中有着大量成熟应用，部分小型农用机械、应急动力机组也会采用这类结构的衍生设计。从实际功能来看，该结构通过周向布置的气缸交替完成进气、压缩、做功、排气冲程，将活塞的往复直线运动通过连杆机构传递至中央曲轴，转化为旋转动力输出，相比直列、V型动力构型，径向布局的曲轴长度更短，整体刚性更强，运转时各缸做功行程交替衔接更平顺，不需要额外加装大质量平衡轴即可抵消大部分往复惯性力，同时周向外露的气缸壁可以直接与流通空气接触，无需复杂的水冷管路与散热系统即可维持稳定工作温度，在轻量化要求高、维护条件有限的应用场景中优势十分突出。在设计思路上，该结构优先保障动力传递路径的同轴度，中央曲轴箱作为整个装置的核心承载基体，所有气缸安装孔沿圆周方向等角度分布，保证各缸活塞运动轴线均指向曲轴回转中心，每组连杆与活塞、曲轴曲柄销的配合公差经过严格匹配，避免不同方向的侧向力造成运转卡滞；外部环形缸体既作为各气缸的安装定位基准，也承担整体结构的防护与刚度强化作用，缸体上预留的安装孔位可直接对接散热鳍片、进排气管路与点火组件，无需额外设计转接支架。从安装边界来看，该结构整体呈短圆柱形态，轴向尺寸远小于同排量的直列构型动力装置，径向尺寸根据气缸数量不同可灵活调整，安装时可通过环形缸体上的定位孔直接固定至设备机架，动力输出端位于曲轴轴向一端，可直接对接螺旋桨、传动齿轮箱或负载输入轴，不需要额外布置长距离传动机构，整体占用安装空间紧凑，适配对轴向安装长度有严格限制的动力配套场景。
