径流式涡轮叶轮精密三维结构设计

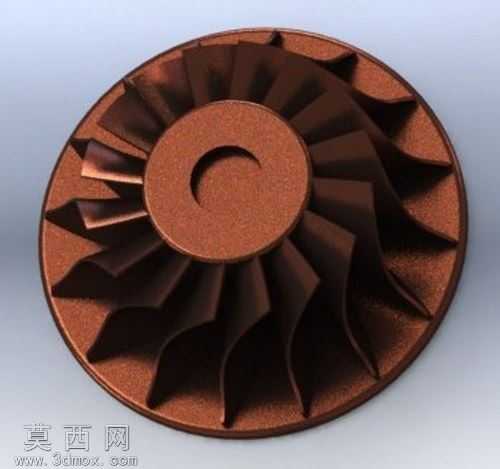

本径向涡轮模型采用SolidWorks完成全参数化三维建模，整体围绕径流式流体做功的核心需求展开结构设计。建模阶段以中心轮毂为基准特征，首先绘制轮毂主体的回转截面，通过旋转凸台命令生成带中心定位孔的轮毂基体，中心孔采用月牙形避让结构，可适配对应传动轴的安装定位需求，轮毂端面做平整化处理，保障与相邻连接件的贴合精度。叶片部分是建模的核心难点，设计时先通过流体力学仿真推导的叶型数据绘制单叶片的空间引导线，引导线沿径向从轮毂外缘向外延伸，同时沿周向匹配涡轮的进气攻角与出气折转角，再通过放样凸台命令生成单叶片实体，叶片型面采用光滑连续的曲面过渡，前缘做圆弧钝化处理避免应力集中，尾缘做渐薄设计降低流体出口尾迹损失。完成单叶片建模后，通过圆周阵列命令以轮毂中心轴为阵列轴，按照均匀的周向角度完成全部叶片的阵列排布，阵列过程中严格校验每个叶片的间距一致性，保障涡轮运转时的动平衡性能。建模完成后对整体结构做圆角过渡处理，叶片与轮毂的连接位置采用变半径圆角，既消除加工时的应力集中隐患，也优化流体在叶根位置的流动状态。渲染阶段赋予模型红铜质感的金属材质，调整材质的粗糙度与金属度参数，模拟高温合金涡轮部件的表面质感，添加柔和的环境漫反射光照，突出叶片曲面的流畅弧度与结构细节，清晰展现叶型的空间扭转形态。整个模型的结构设计完全匹配径向涡轮的实际工作原理，所有特征参数可编辑，能够直接用于后续的流体仿真分析、结构强度校核以及加工工艺编制，叶片的型面精度、轮毂的同轴度、整体的动平衡设计都符合动力类涡轮部件的设计规范，可作为小型涡轮增压器、微型燃气轮机等设备的核心转子部件参考模型。
