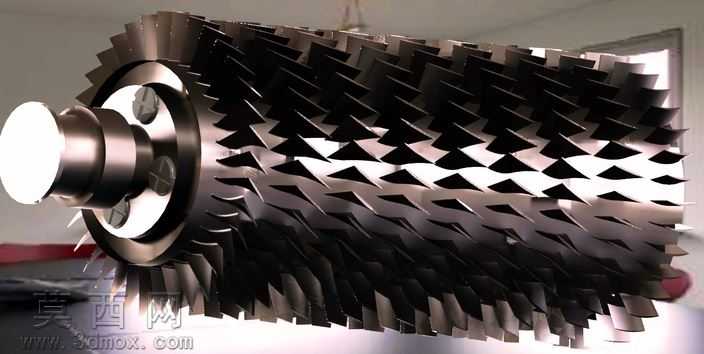

九阶段轴流导叶式空气压缩机转子结构

本作品为九阶段轴流导叶式空气压缩机转子的三维建模成果，建模过程依托主流三维机械设计软件完成，整体遵循轴流压气机转子的气动设计与机械结构设计逻辑，完整还原了多级轴流转子的核心结构特征。建模初期先梳理各级动叶的排布规律，沿转子轴向依次完成九级动叶叶型的参数化构建，每一级叶片均依据轴流压气机的级压比分配要求，匹配对应的叶型扭角、弦长与安装角参数，保证叶片沿叶高方向的气动型面符合气流流动规律，避免出现叶顶间隙泄漏、叶根气流分离的设计缺陷。转子主体的轴段部分采用回转体特征建模，依次完成轴颈、定位台肩、叶片安装轮盘的结构搭建，各级轮盘与轴段采用一体化建模方式还原整体锻造转子的结构特性，同时在轴端预留了与联轴器、轴承配合的定位结构，保证转子整体的装配定位精度。材质渲染阶段，针对转子的金属材质特性，调整金属材质的反光度、粗糙度与环境贴图参数，还原高温合金加工后金属表面的金属光泽与机加工纹理，叶片边缘的锐边、轮盘表面的加工刀痕均通过纹理贴图做了细节还原，让渲染效果贴近真实工业转子的实物质感。结构设计上，各级叶片沿轮盘周向均匀排布，相邻级叶片的排布角度做了错位设计，降低气流激励下的转子共振风险，导叶与动叶的轴向间隙严格按照轴流压气机的设计规范取值，兼顾气动效率与结构安全裕度。建模过程中对叶片根部与轮盘的连接位置做了圆角过渡处理，还原真实结构中的应力释放设计，避免应力集中导致的结构失效，整体模型的尺寸参数完全匹配工业级轴流压缩机转子的设计比例，可用于气动性能仿真演示、结构力学分析参考以及机械结构教学展示使用。
