离心式压缩机叶轮三维结构设计

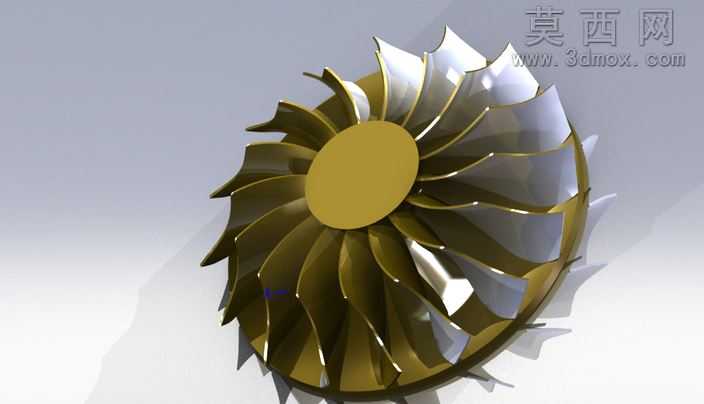

本作品为离心式压缩机核心工作叶轮的三维参数化设计模型，建模过程严格遵循离心压缩机气动设计与结构设计规范，首先基于一元流动理论完成叶轮子午流道型线的参数化构建，确定轮盖、轮盘的曲面轮廓基准，再结合叶片出口安装角、叶片数、叶型厚度分布等核心设计参数，完成空间扭曲叶片的曲面放样建模，精准还原了三元流动理论下的叶片空间形态，保证叶轮流道内的气流流动平顺性。建模阶段采用全参数化草图驱动的特征构建方式，对轮毂基体、叶片实体、轮盘连接圆角等结构分别建立独立特征树，所有圆角过渡、叶片前缘后缘修型均符合实际加工工艺要求，避免出现建模过程中的薄壁、尖角、非流形几何等错误，保证模型可直接导入仿真模块开展气动性能计算与结构强度校核。材质渲染阶段，针对叶轮常用的高强度合金结构钢材质进行参数调试，还原金属基材的金属光泽、表面细微机加工纹理，同时对叶片型面的高光反射、轮毂区域的哑光金属质感做了区分处理，搭配柔和的环境光与定向补光，清晰展现叶片的空间扭曲形态、叶轮流道的间隙分布、轮盘与轮毂的连接结构细节。结构设计上，该叶轮采用闭式叶轮结构形式，轮盖与叶片顶端做一体化连接设计，有效减少叶轮工作过程中的叶顶间隙泄漏损失，提升压缩机的工作效率；轮毂中心预留轴连接安装孔位，可匹配对应规格的压缩机主轴装配，叶片沿周向均匀分布，整体结构满足高速旋转工况下的动平衡设计要求，叶片与轮盘、轮盖的连接位置均设置平滑过渡圆角，降低高速旋转时的应力集中系数，提升叶轮的结构疲劳寿命。设计过程中充分兼顾气动性能与结构可靠性，叶型设计保证气流沿流道流动过程中实现平稳的动能向压力能转换，减少流动分离与二次流损失，结构设计则满足高速旋转工况下的强度、刚度要求，模型整体几何精度高，特征层次清晰，可用于压缩机结构教学、气动性能仿真分析、新产品设计参考等场景，能够直观展现离心压缩机核心部件的结构组成与工作原理。
