多级汽轮机转子结构三维设计模型

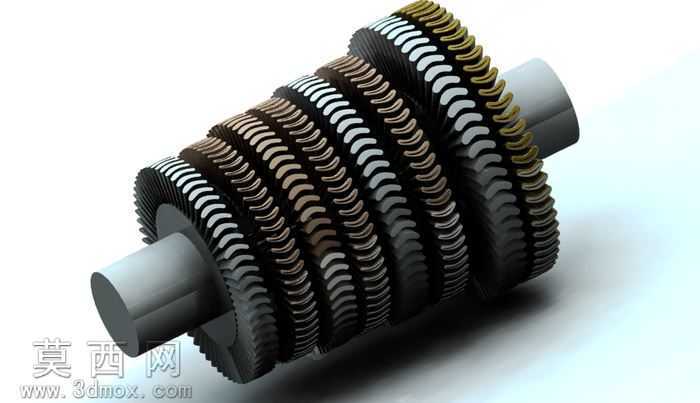

本模型为多级汽轮机转子的三维数字化设计成果，整体采用参数化建模方式完成，完整还原了汽轮机核心转动部件的结构特征。建模过程中首先以中心主轴为基准特征，依次完成各级叶轮、动叶片的阵列装配，严格遵循汽轮机转子逐级做功的结构逻辑，各级叶轮的直径、叶片排布密度按照实际做功级的参数梯度设置，从进汽端到排汽端呈现出逐级递增的尺寸变化，精准复现了蒸汽膨胀做功过程中转子的结构适配特性。模型对叶片的型线特征做了精细化还原，每一级动叶片的叶根、叶身、叶顶结构都按照实际装配关系与叶轮轮缘做了配合约束，叶片沿叶轮周向的阵列角度、安装间隙都经过参数校准，既保证了结构的装配合理性，也为后续的动力学仿真、干涉检查预留了数据基础。渲染阶段采用金属材质赋予主轴与叶轮部件，通过调整材质的粗糙度、金属度参数还原合金钢锻件的哑光金属质感，叶片部分采用差异化的材质配色区分不同做功级，既提升了模型的视觉辨识度，也清晰展现了各级结构的层级关系。场景布光采用多光源组合方案，主光源从斜上方投射凸显转子的轮廓层次，辅助补光消除叶片间隙的暗部死黑，配合浅渐变背景突出主体结构，最终渲染效果能够清晰展现转子的整体构造与细节特征。设计过程中充分考虑了汽轮机转子的实际装配逻辑，主轴的轴肩定位、各级叶轮的过盈配合位置、叶片与轮缘的卡槽结构都做了对应还原，模型结构完整无冗余特征，可用于汽轮机原理教学、结构展示以及后续的工程分析参考。
