基于实样测绘的9V叠层电池外形结构设计

在工业测控、便携电子设备、小型仪器仪表的设计开发流程中，9V叠层电池是应用范围极广的便携供电载体，常见于万用表、烟雾报警器、无线传感节点、小型遥控发射端、便携测试工装等设备的内置供电场景，这类设备对供电组件的安装空间有严格的限定，一旦电池外形尺寸与设备仓室出现偏差，就会出现装配卡滞、接触不良、仓盖无法闭合等问题，直接影响终端产品的装配良率与使用可靠性。

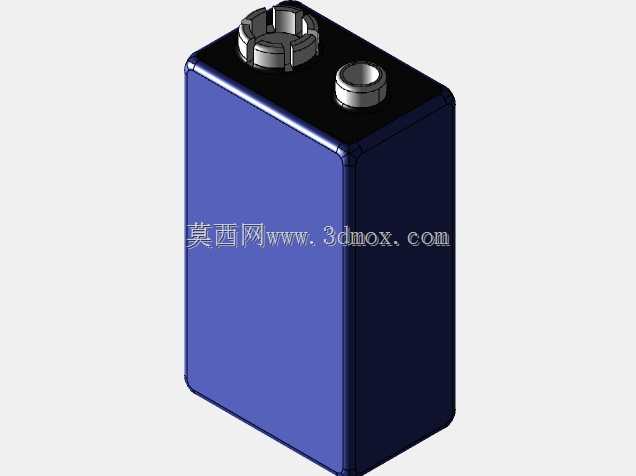

本次设计的核心是还原市售主流9V叠层电池的真实外形轮廓，所有外形数据均来自量产市售电池的实样测绘，完全匹配行业通用的安装尺寸边界。整体采用长方体倒圆角的主体结构，主体侧边做了均匀的小圆角过渡，既还原了量产电池的外壳注塑工艺特征，也能避免装配时尖锐棱边刮伤设备电池仓的内壁涂层或绝缘结构。顶部的电极结构是设计的核心重点，严格还原了公母扣式电极的位置、凸起高度与外形尺寸：两个电极分别对应正负极，其中带卡扣结构的电极与圆形平面电极的中心距、凸起高度、卡扣配合尺寸完全符合9V电池的通用接口规范，能够与市售标准的9V电池扣接端子实现无阻碍配合，不会出现电极错位、接触松脱的问题。

从安装适配性来看，模型严格控制了主体的长宽高尺寸公差，完全覆盖常规9V电池的外形尺寸波动范围，可直接用于各类电子设备的电池仓干涉检查、装配模拟，在产品开发阶段就能提前验证仓室空间是否合理，避免开模后才发现尺寸不匹配造成的成本损失。模型还原了电池外壳的分模线位置、顶部封边的结构特征，细节精度能够满足产品外观评审、装配仿真、结构验证的需求，不管是用于教学演示中的标准件结构展示，还是便携电子产品开发中的空间布局校核，都能提供精准的外形参考，帮助设计人员快速完成供电模块的布局设计，减少反复测绘实样的重复工作量，提升整体开发效率。
