CR2032纽扣电池卧式安装座结构设计

这款纽扣电池安装座主要面向小型便携电子设备的内置供电场景，常见应用于智能穿戴设备、家用小型测温仪、无线传感节点、电脑主板CMOS供电模块、小型遥控发射器等需要紧凑供电方案的电子产品中，作为CR2032规格纽扣电池的承载固定与导电连接部件，承担电池定位、电极导通、防松脱的核心作用，保障设备在日常移动、轻微震动场景下的供电稳定性，避免电池移位导致的设备断电重启、数据丢失等问题。

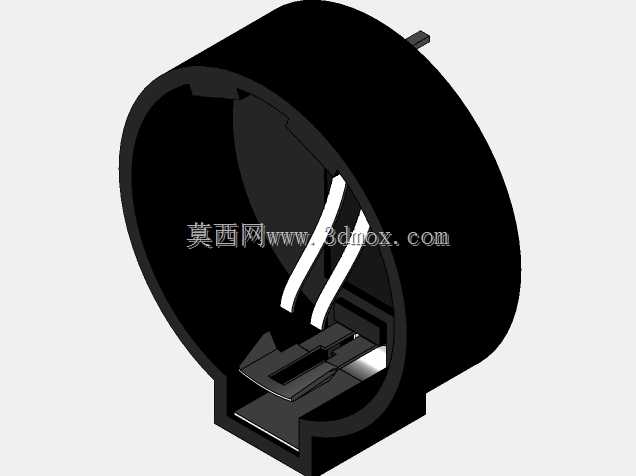

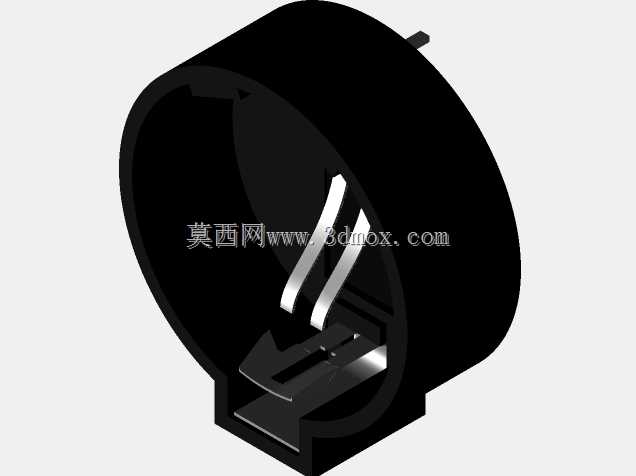

产品整体采用卧式矮圆柱外形设计，外壳主体为环形围合结构，内部空腔完全匹配CR2032纽扣电池的外形尺寸，可完整容纳标准厚度3.2mm、直径20mm的纽扣电池，安装后电池顶面与座体上沿基本齐平，不会额外占用设备内部的垂直空间，适配内部堆叠空间紧张的薄型电子设备。座体底部设置有平直的安装基准面，可直接贴合设备PCB板或壳体安装位进行固定，两侧预留的安装定位边界清晰，既可以通过插件引脚焊接固定在电路板上，也可以通过卡扣结构嵌入设备壳体的预设卡槽，安装方式灵活适配不同的设备组装工艺。

设计过程中重点考量了电池拆装的便捷性与接触可靠性，内部设置的两组弹性接触片分别对应电池的正负极，弹片采用弧形预压结构设计，电池装入后可依靠自身弹性持续压紧电池电极表面，即使设备受到日常使用中的磕碰、震动，也能保持稳定的接触压力，避免出现接触不良导致的电压波动、供电中断问题。座体入口处设置有导向斜角结构，用户更换电池时无需精准对位即可将电池滑入仓内，降低拆装难度；仓体内部设置有限位挡边，电池装入后可被精准限制在预设位置，不会出现过度推入导致的弹片变形、电极错位问题。

结构设计上充分考虑了注塑生产的工艺可行性，外壳整体壁厚均匀，无尖锐转角与壁厚突变区域，可有效降低注塑生产过程中的缩水、翘曲变形风险，内部弹片的安装槽位定位精准，可实现弹片的自动化组装，提升批量生产的装配效率，降低生产组装成本。座体侧面预留的引脚导出结构规整，焊接时可快速与电路板焊盘对位，适配波峰焊、手工焊等多种焊接工艺，不会出现引脚偏移导致的焊接虚焊问题。
