小型9g舵机伺服执行机构结构设计

项目分类:3D模型 发布时间:2021-08-05 ID:221604
  • 小型9g舵机伺服执行机构结构设计
  • 小型9g舵机伺服执行机构结构设计
  • 小型9g舵机伺服执行机构结构设计
  • 小型9g舵机伺服执行机构结构设计
  • 小型9g舵机伺服执行机构结构设计
  • 小型9g舵机伺服执行机构结构设计
  • 小型9g舵机伺服执行机构结构设计
  • 小型9g舵机伺服执行机构结构设计

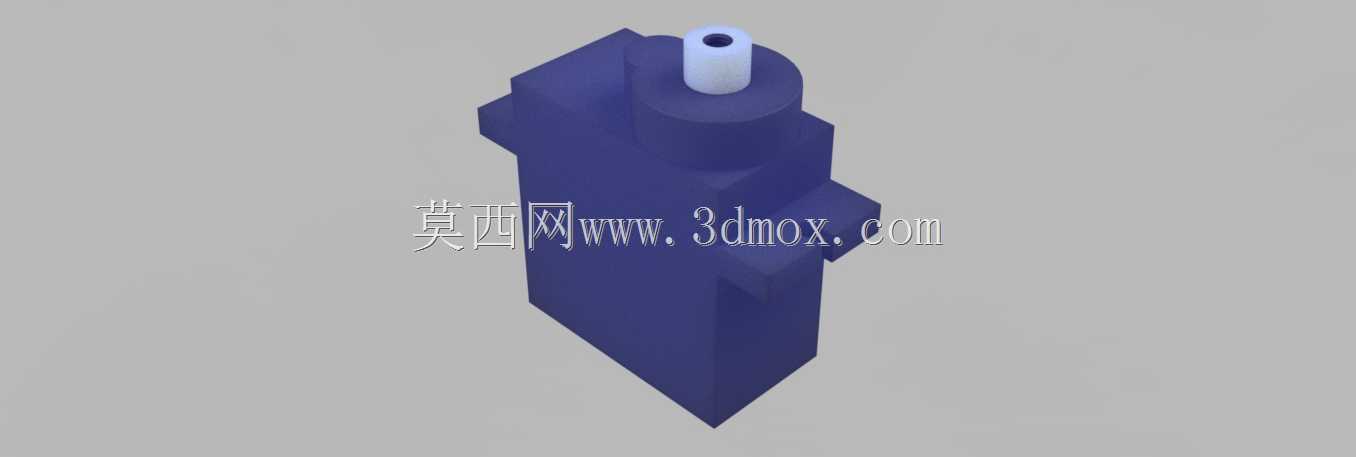

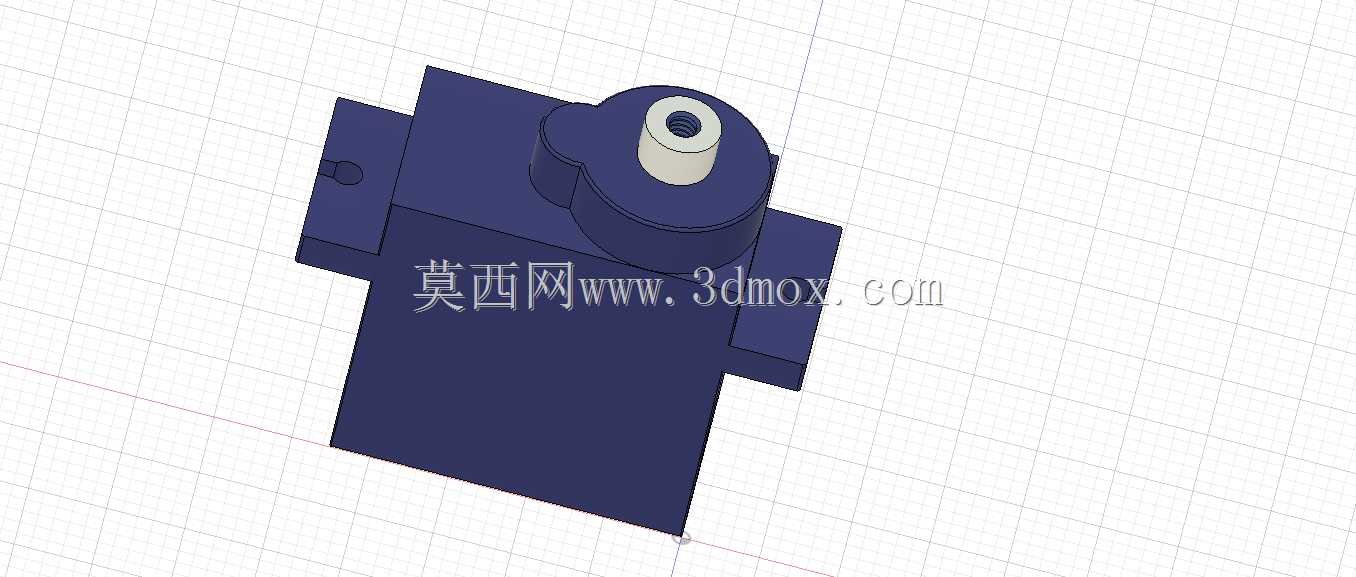

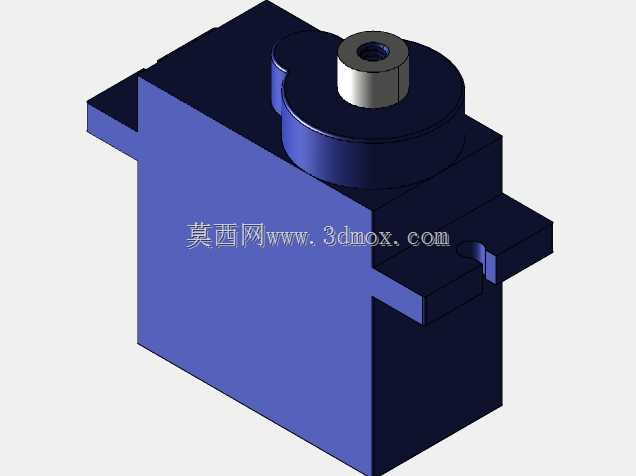

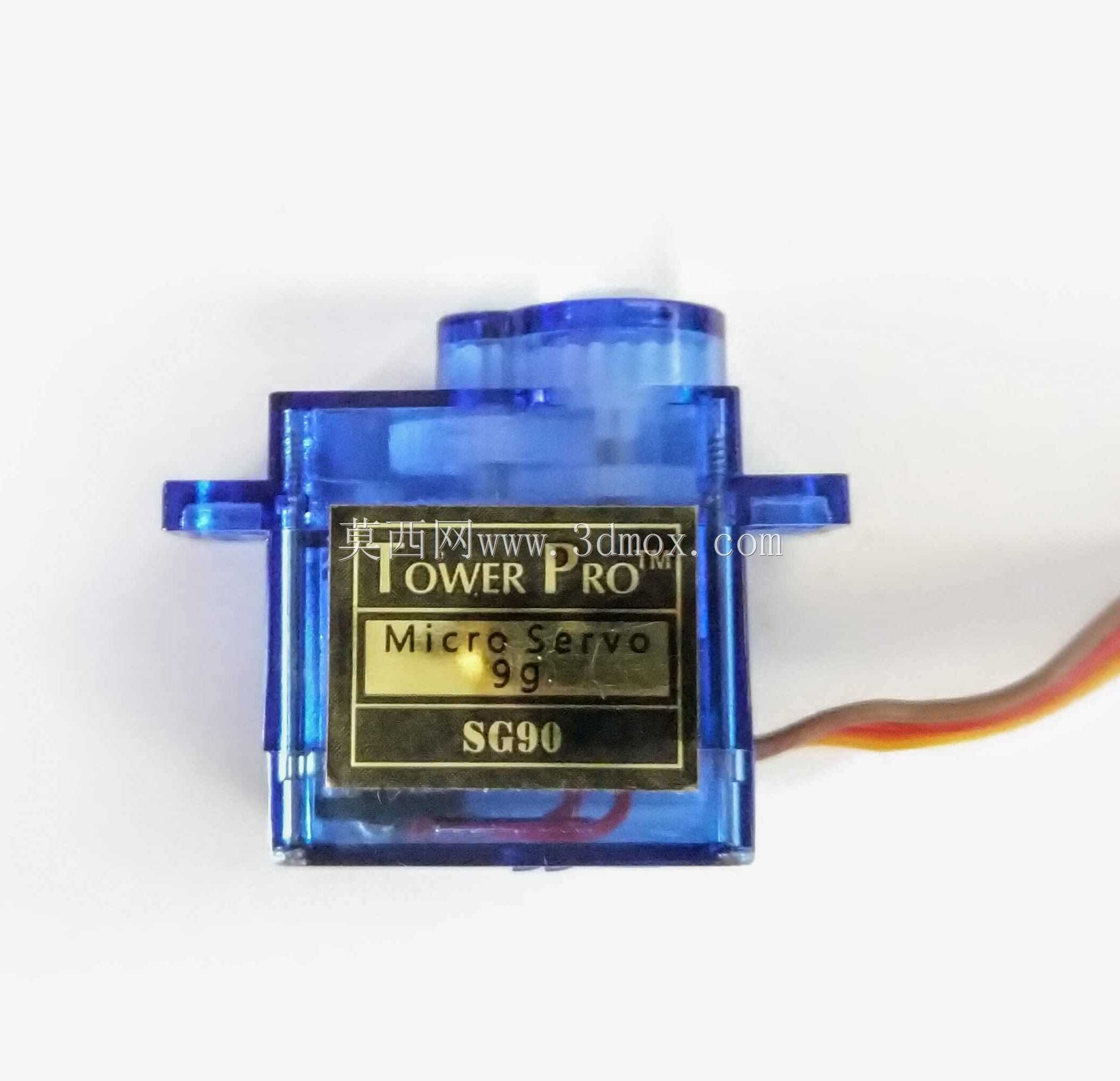

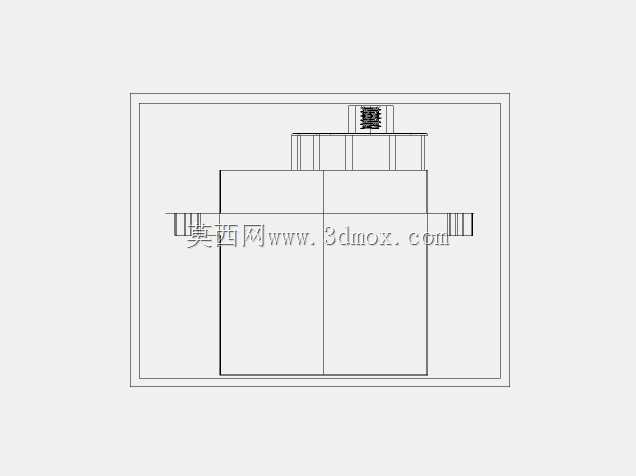

在航模制作、小型桌面机器人关节驱动、微型自动化装置的执行端选型中,这类小规格舵机是应用频次极高的动力执行部件,很多刚接触小型机电结构设计的从业者,往往会忽略这类微型执行件的安装边界与外形干涉问题,直到装配阶段才发现预留空间不足、安装孔位对不上、输出轴行程与周边结构件碰撞的问题,直接拖慢项目迭代进度。这款9g规格的伺服执行件,核心定位是小负载、低扭矩需求的角度控制场景,常见于固定翼航模的舵面偏转控制、小型多足机器人的关节摆动、微型云台的角度微调、桌面自动化小装置的工位切换驱动,这类场景对执行件的自重、安装体积敏感度极高,过大的执行部件会直接增加整机负载,抵消动力系统的出力冗余。从结构设计层面看,这款模型还原了实物的安装凸耳结构,两侧伸出的带孔安装耳是整机固定的核心受力位,设计安装位时需要注意,安装耳的孔位间距、孔径大小要与实物公差匹配,同时要预留出安装螺丝的操作空间,避免螺丝拧紧时与周边壳体结构发生干涉。主体壳体的方正结构是选型时空间校核的核心,很多设计者在布局时只考虑输出轴的位置,忽略了壳体后侧的出线空间、顶部输出轴座的凸起高度,导致装配后舵机壳体与上层结构件挤压,既影响舵机内部齿轮组的正常运转,也会造成外壳受力变形,缩短使用寿命。输出轴的位置位于壳体顶部的偏心凸台上,这个凸台的高度、直径是结构避让的关键,设计舵机摇臂的时候,要计算摇臂摆动全行程内的运动包络,确保摇臂在0度到最大偏转角度范围内,不会剐蹭到舵机自身壳体或者周边的安装结构。这类微型舵机的输出轴通常采用齿盘配合摇臂的连接方式,建模时还原了输出轴顶端的安装孔位,方便设计者直接匹配对应规格的舵机摇臂、连杆接头,不需要反复测量实物尺寸。从安装边界来看,这款舵机的整体厚度、宽度都控制在极小的尺寸范围内,适合在狭窄的设备内腔中布局,设计安装槽的时候,除了要容纳主体壳体的尺寸,还要在壳体周边预留0.2到0.5毫米的装配间隙,避免加工公差导致壳体卡滞,同时要在出线侧预留足够的走线空间,避免导线被壳体与安装槽挤压破损,造成信号或者供电故障。在功能特性上,这类小规格舵机可以实现指定角度范围内的位置闭环控制,不需要额外加装位置传感器就能完成角度定位,对于简化小型设备的控制结构非常有帮助,建模时还原的外部轮廓,可以直接导入到整机装配体中做干涉检查,提前排查布局问题,减少实物打样的迭代次数。很多做小型创意装置、学生竞赛项目的设计者,之前经常因为没有准确的舵机模型,只能靠估算尺寸画简化块,最后做出来的结构要么装不上,要么运动时卡滞,这类精准还原外形与安装尺寸的模型,能在设计阶段就把所有装配、运动干涉的问题排查清楚,大幅提升设计效率。需要注意的是,这类微型舵机的输出扭矩有限,设计连杆机构的时候要核算负载力矩,避免超出舵机的出力范围导致堵转烧坏,同时安装时不要过度挤压壳体,避免内部的塑料齿轮组受力错位,影响传动精度。
