HC-SR04超声波测距传感器结构设计

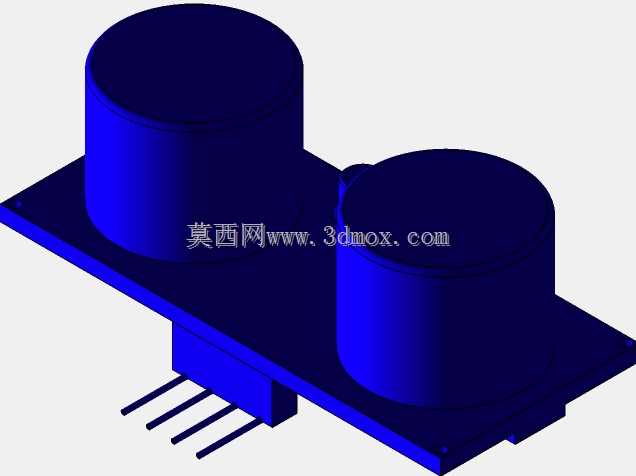

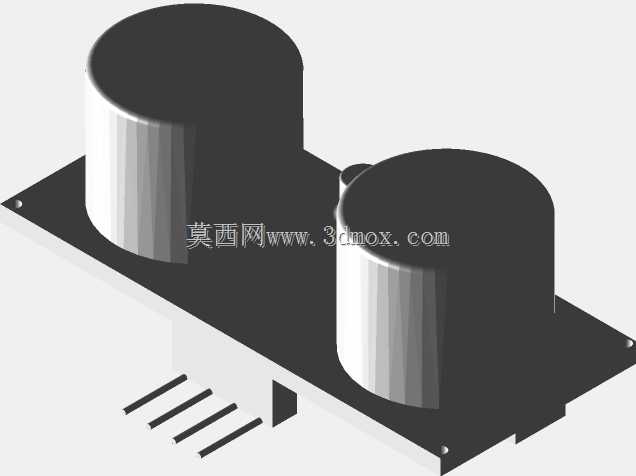

　　在做嵌入式硬件配套的结构适配时，HC-SR04这类超声波测距模块是避障、液位检测、近距离测距场景里绕不开的常用器件，很多刚接触结构设计的工程师容易忽略这类标准模块的安装边界，导致打样后的外壳或者安装位和模块干涉，要么就是探头位置被遮挡影响测距精度。这个模型完整还原了模块的实际装配形态，两个圆柱形超声换能器平行布置在PCB基板上方，换能器的圆柱端面是收发超声波的核心工作面，建模时特意保留了换能器和基板之间的微小装配间隙，实际生产中这个位置是换能器引脚焊接后的焊盘区域，做结构避让时不能把这个空间完全封死，否则会挤压焊盘导致虚焊或者引脚变形。

　　从实际使用场景来看，这类模块常被集成在智能小车的前端做障碍物检测，或者安装在物料仓顶部做料位高度监测，也会用在自动洗手装置、自动门这类民用设备里做人体接近检测。不同场景对安装位的要求差异很大，比如装在小车上的时候，模块前端不能有金属或者硬质遮挡，两个探头的中轴线要和小车前进方向保持平行，倾斜角度超过5度就会出现测距值跳变的问题；如果是做料位检测，模块要和被测物料表面保持垂直，同时要避开仓内的加料口、搅拌结构这些会产生声波反射干扰的部件。

　　设计这个模型的时候，首先是确定两个换能器的中心距，这个尺寸直接影响模块的盲区大小，中心距过大的话近距离的反射波会被接收探头漏检，过小的话收发串扰会变大，实测这个模块的换能器中心距和市面上量产的通用款完全一致，能直接适配市面上绝大多数现成的模块固定支架。基板下方引出的四个排针是标准2.54mm间距，建模时还原了排针的实际长度和引脚粗细，做PCB母座对接的时候，要预留排针插入后的高度空间，不能让基板底部和母座上方的其他元件贴死，否则会出现插装不到位的问题。

　　安装边界方面，模块的基板是标准矩形结构，四个角没有预留固定孔，实际安装时大多采用侧面卡扣固定或者背面胶粘的方式，建模时特意把基板的边缘倒角做了还原，做卡扣设计的时候卡扣的卡合位置要避开基板上的走线区域，也就是不要卡到两个换能器正下方的基板位置，那个区域下面是驱动电路，卡扣压力过大可能会压损贴片元件。换能器的圆柱侧面是可以做周向限位的位置，但不能给径向的挤压力，因为换能器的外壳是铝制薄壁结构，挤压变形后会改变内部振片的振动频率，直接导致测距失效。

　　很多工程师在做集成设计的时候，会给模块加一个保护外壳，这时候要注意外壳在两个探头对应的位置必须开孔，开孔的直径要比探头端面直径大1-2mm，开孔边缘和探头端面要保持齐平或者稍微内凹，不能突出在探头前方，否则会形成声波反射的近场干扰，让模块一直误判前方有障碍物。另外探头和外壳开孔之间的缝隙要用软质的泡棉或者硅胶填充，不能用硬胶直接灌封，硬胶固化后会传导振动，让发射探头的振动直接通过外壳传到接收探头，产生持续的干扰信号。

　　从功能特性上来说，这个模块是通过发射超声波然后计算回波时间差来换算距离，所以结构设计上任何影响声波传播路径的结构都会影响测量精度，比如在探头前方做斜向的导流筋、装饰条，哪怕是很细的筋条，只要在声波的发射角范围内，都会产生多余的反射回波。这个模型把探头的发射角对应的前方空间做了隐性的参考预留，设计配套结构的时候可以直接把这个模型导入装配体，检查前方15度圆锥角范围内有没有多余的结构件，提前规避干涉和干扰问题。

　　另外要注意的是，模块的基板背面是贴片元件的焊接面，有几个电容和电阻的元件高度大概在2mm左右，做背面安装位设计的时候，不能把安装面做成完全平整的贴死结构，要在对应元件的位置做下沉避让槽，或者在基板四个角做支撑柱，让基板背面和安装面之间留出至少3mm的间隙，既避免压损元件，也能给模块留出一定的散热空间，虽然这个模块的功耗很低，但长时间工作的时候驱动芯片还是会有一定的温升，留足间隙能提升工作稳定性。

　　在做非标设备集成的时候，有时候需要把模块倾斜安装来检测斜向的距离，这时候安装支架的角度调节结构要做在模块的基板固定位，不能掰动换能器来调整角度，换能器和基板之间是引脚焊接固定的，掰动很容易导致引脚脱焊或者换能器内部结构损坏。这个模型里还原了换能器引脚的粗细和焊接位置，在做支架设计的时候可以直接参考引脚的位置，避免支架和引脚产生干涉。

　　实际选型的时候，很多人只关注模块的电气参数，忽略结构尺寸，导致买回来的模块装不进预先设计好的安装位，这个模型的所有外形尺寸都和实物一致，包括换能器的高度、基板的厚度、排针的伸出长度，导入装配体后可以直接做干涉检查，不用再手动测量实物尺寸，能大幅缩短结构设计的周期，也能避免因为尺寸测量误差导致的打样报废问题。
