工业传动用空心V型槽轮结构设计

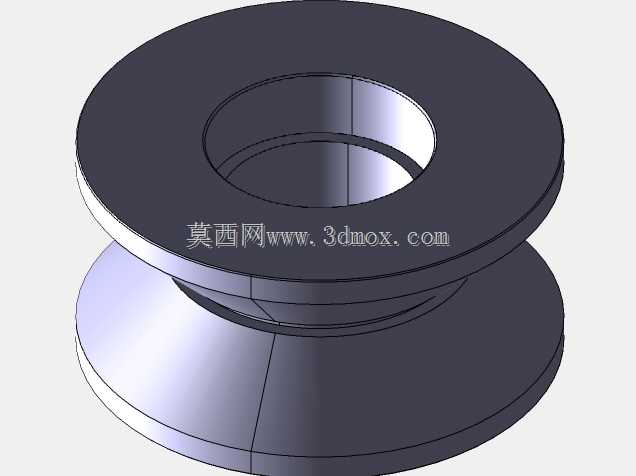

这款V型轮是机械传动系统中常用的配套零件，主要应用于各类需要V型带、V型导轨配合的传动与导向场景，常见于轻工输送设备、小型自动化生产线、包装机械、纺织机械的传动单元中，也可作为导向轮用于直线运动机构的行程限位与方向引导环节，承担传递动力、引导运动轨迹、降低传动摩擦阻力的核心作用。在实际设备运行过程中，该V轮通过外圈的V型工作面与配套的V型传动件接触，既可以依靠接触面的摩擦力传递旋转扭矩，带动从动端部件完成设定转速的运转，也可以作为从动导向件，配合运动部件完成直线往复、圆弧转向等动作，避免传动带跑偏、运动件卡滞的问题，保障整套机构运行的平稳性。从设计思路来看，这款V轮采用了空心套筒式结构，整体为同轴回转体设计，内孔为直通式光孔结构，可直接套装在对应直径的固定轴或者转动轴上，安装时可通过顶丝、键槽或者过盈配合的方式实现与轴体的固定，无需额外设计复杂的连接结构，大幅降低了安装调试的难度。轮体外圈预留了标准角度的V型槽工作面，槽面的粗糙度经过设计优化，既保证足够的接触摩擦力避免传动打滑，又不会因为接触面过于粗糙造成配套传动件的过快磨损，有效延长整套传动组件的使用寿命。空心的结构设计在保证轮体整体结构强度的前提下，大幅降低了零件自身的重量，减少了转动过程中的转动惯量，让设备启停过程更加平稳，降低驱动端的动力损耗，同时也减少了材料的消耗，兼顾了实用性与经济性。从安装边界来看，该V轮的轴向长度与外径尺寸经过匹配设计，既可以满足常规传动场景下的接触宽度要求，保证动力传递的扭矩上限符合常规小型设备的使用需求，又不会占用过多的安装空间，适合在结构紧凑的小型设备内部安装使用。轮体的两端端面设计为平整结构，可配合轴套、挡圈等标准紧固件完成轴向定位，避免轮体在运转过程中出现轴向窜动，保障传动精度的稳定性。内孔的尺寸公差按照通用传动件的配合标准设计，可适配市场上常规的标准轴径，无需额外定制加工轴体即可完成装配，通用性较强，能够适配多数常规工业场景的使用需求。
