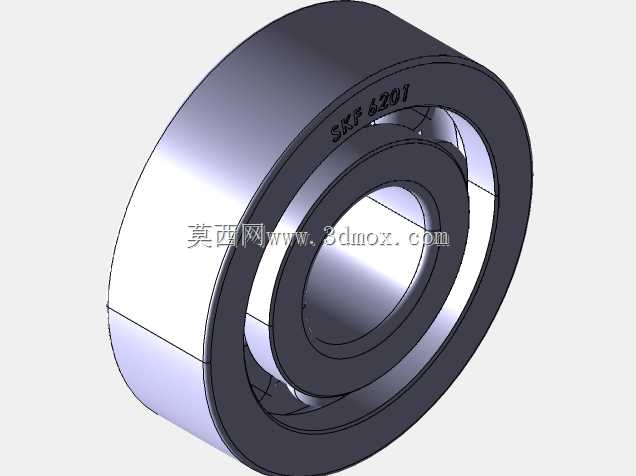

深沟球滚动轴承结构三维设计

这款深沟球滚动轴承是机械传动系统中应用极为广泛的旋转支撑部件，主要承担径向载荷，同时可承受一定程度的双向轴向载荷，在各类旋转运动机构中起到降低摩擦系数、支撑旋转轴系、保证轴系回转精度的核心作用。从实际应用场景来看，这类轴承覆盖了从普通民用家电、电动工具，到工业输送设备、机床主轴、电机转子、汽车传动组件、农业机械旋转部位等绝大多数存在旋转运动的机械结构，是机械装备中不可或缺的基础零部件。

在功能特性设计上，该轴承采用经典的深沟滚道结构设计，内圈与轴颈配合随轴一同旋转，外圈与轴承座孔配合起到固定支撑作用，中间的滚动体沿内外圈的滚道做滚动运动，将轴系运转过程中的滑动摩擦转化为滚动摩擦，大幅降低运转过程中的摩擦损耗与发热，同时配套的保持架能够均匀分隔各个滚动体，避免滚动体之间直接接触产生额外摩擦与碰撞，保证轴承运转过程的平稳性，降低运行噪音。密封结构的设计可以有效阻挡外界粉尘、水汽等杂质进入轴承内部滚道区域，同时防止轴承内部的润滑脂泄漏，延长轴承的维护周期与使用寿命。

从设计思路层面，这款轴承的建模严格遵循滚动轴承的标准设计规范，滚道的曲率半径与滚动体直径匹配合理，保证滚动体与滚道之间拥有足够的接触面积，均匀分散运转过程中承受的载荷，避免局部应力集中导致的早期疲劳损坏。内外圈的挡边高度经过合理设计，既能够对滚动体形成可靠的轴向限位，承受一定的轴向载荷，又不会在装配过程中对滚动体的装入造成阻碍。倒角与圆角的细节处理充分考虑了装配便利性，避免安装过程中锐边划伤配合面，同时减少应力集中提升零件结构强度。

在外形尺寸与安装边界方面，该轴承的内孔直径、外圈外径、装配宽度均符合对应型号的标准尺寸规范，安装时内圈与轴的配合可根据载荷特性选择合适的过渡或过盈配合，外圈与轴承座孔的配合同样根据工况载荷调整配合公差，安装过程中需保证轴与轴承座孔的同轴度，避免偏载导致轴承运转卡滞、提前失效。轴承的轴向定位可通过轴肩、孔用挡圈或者端盖实现，安装时的压装力需施加在对应配合的套圈端面上，避免通过滚动体传递压装力造成滚道与滚动体的压痕损伤，影响后续使用精度与寿命。
