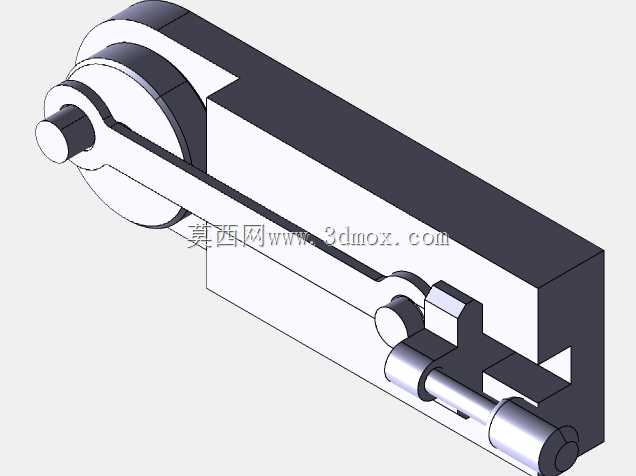

曲柄滑块式直线往复执行机构

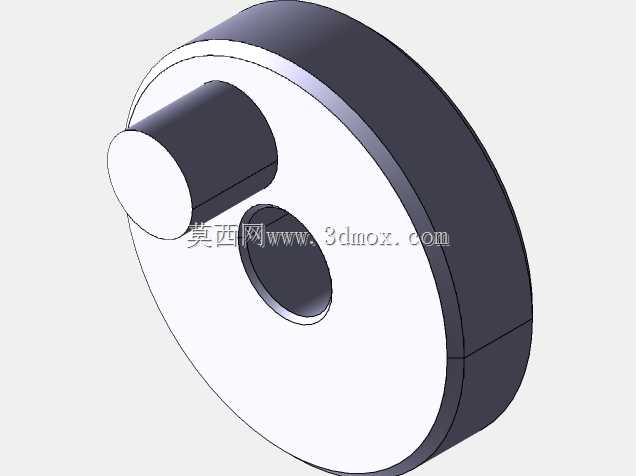

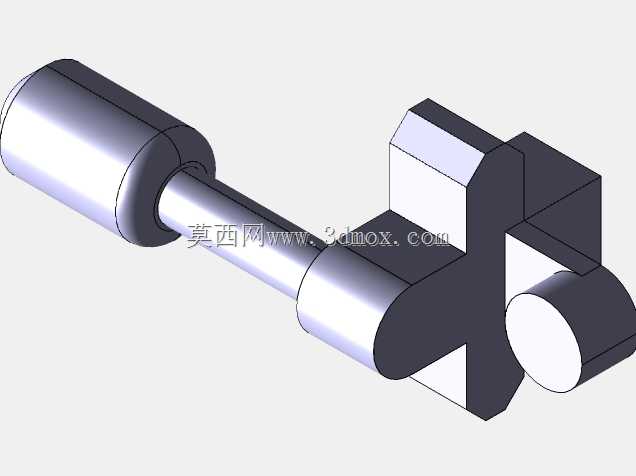

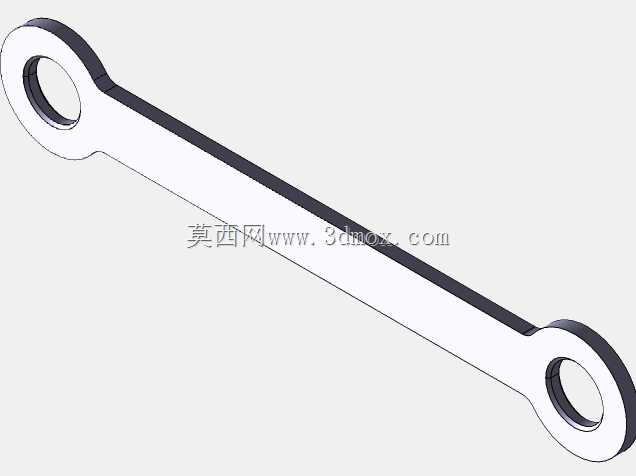

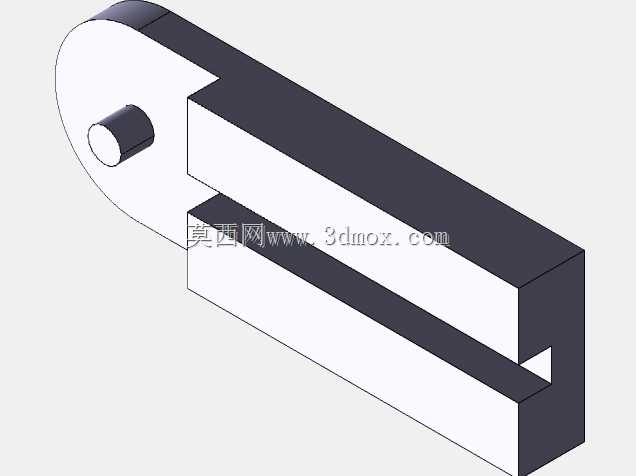

该机构是典型的曲柄滑块传动结构，核心应用场景覆盖轻工送料、小型冲压、工位推送等需要短行程直线往复动作的自动化产线环节，可作为独立执行单元嵌入各类专机设备中，承担工件移位、轻载压合、周期性进给的功能。从实际用途来看，它能够将输入端的连续旋转运动，转化为输出端的可控直线往复运动，相比气缸直推方案，它无需外接气源管路，运动轨迹完全由机械结构硬约束，不存在气源压力波动导致的行程偏差，在对动作同步性要求较高的多工位联动场景中，能稳定匹配主轴的旋转节拍，实现动作时序的零误差配合。从功能特性上看，该结构采用偏心曲柄搭配长连杆的传动设计，曲柄端设置有双轴承支撑的旋转轴座，可直接对接伺服电机或减速电机输出轴，连杆两端采用铰接式连接，运动过程中无卡滞死角，滑块部分采用矩形导向结构，侧向抗偏载能力强，输出端预留有标准安装孔位，可根据实际工况加装推头、压头、夹具等不同作业端头，适配多样化的作业需求。设计思路上，整体采用模块化集成布局，将曲柄旋转腔、连杆传动腔、滑块导向腔整合在同一个一体式基座内，无需额外搭建安装机架，大幅降低了现场安装的调试难度；结构设计时充分考虑了运动间隙补偿，铰接位置预留了润滑注油通道，长期运行磨损后可通过注油保养维持运动精度，基座采用箱型截面设计，在保证整体轻量化的同时具备足够的结构刚性，高速往复运动时不会产生明显的结构振颤。外形尺寸与安装边界方面，整体呈长条形布局，曲柄端的旋转输入轴位于基座一端的上部，轴线与滑块运动方向垂直，安装时仅需在基座底部预留对应螺孔的安装平面即可，滑块的最大伸出长度处于基座端面外侧，安装时需预留对应行程的安全避让空间，避免运动过程中与周边设备产生干涉；整体结构的横向宽度较窄，可并排多组布置在同一安装台面上，实现多工位同步往复作业，适配不同幅宽的工件加工需求。
