带散热风扇的U型钣金电源安装壳体

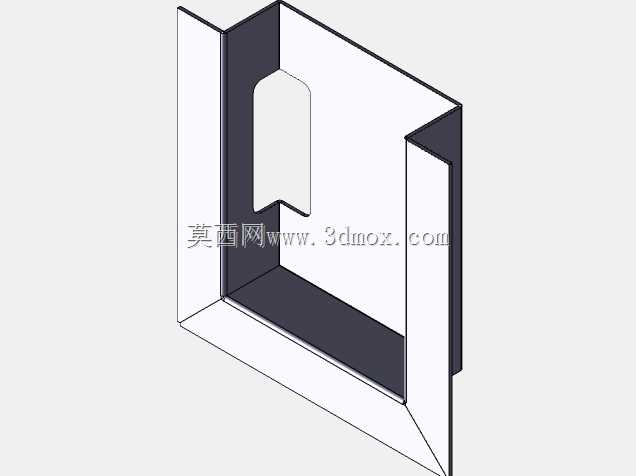

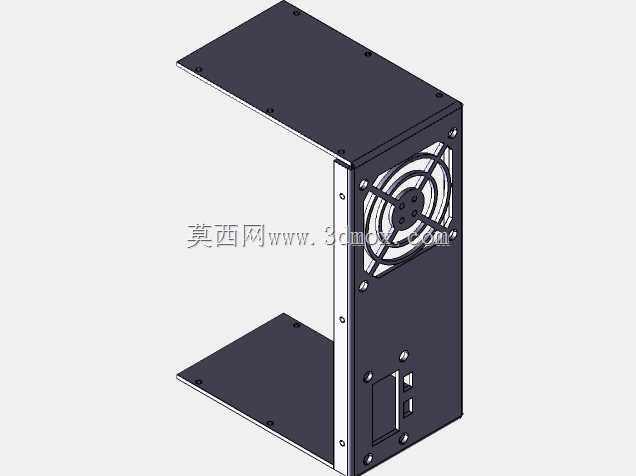

这款钣金结构件主要面向小功率电源模块的安装承载需求，常见于小型工控设备内置电源仓、桌面式测试仪器供电单元、小型通讯中继设备的电源固定场景，核心作用是为电源变压模块提供刚性安装支撑，同时兼顾散热通风与基础的电磁屏蔽防护。从结构形态来看，整体采用U型折弯成型的主体框架，上下两个水平折边预留了规则排列的安装孔位，可直接通过螺丝固定在设备内部的安装立柱或者底板上，上下折边的孔位间距参考常规小型电源模块的通用安装尺寸设计，兼容市面多数同功率等级的电源变压组件安装需求，安装时不需要额外制作转接支架，能直接适配现有设备的安装位，减少现场改制的工作量。

侧面的竖直安装面集成了轴流散热风扇的固定位，风扇安装位周围预留了对应的螺丝孔，孔位尺寸匹配常规80mm规格的直流散热风扇，安装后风扇直吹电源模块的核心发热区域，能在设备运行时持续带走变压器绕组、整流元件工作产生的热量，避免电源模块因积热出现温漂过大、元件老化加速的问题。竖直面下方预留了电源接口与开关的安装开孔，开孔尺寸对应常见的品字电源插座、船型开关的安装规格，不需要二次开孔加工就能完成电气元件的装配，装配时直接将接口卡入开孔后用紧固件固定即可，能有效缩短整机组装的工序时长。

设计过程中优先考虑了钣金加工的工艺可行性，主体结构采用单块板材折弯成型，减少了拼接焊接的工序，折弯处预留了合理的折弯半径，避免折弯时出现板材开裂或者回弹超差的问题，板材厚度选用常规冷轧钢板厚度，兼顾结构刚性与整体重量控制，安装后不会因为自身重量过大对设备内部的其他支撑结构造成额外负载。结构的安装边界做了圆角处理，避免装配过程中锐边划伤操作人员或者损坏内部线缆，所有开孔的边缘都做了去毛刺处理，防止穿线时割破线缆绝缘层造成短路隐患。

在实际装配场景中，这款壳体的U型开口方向可根据设备内部的走线方向调整，既可以让开口朝向设备内部方便电源模块的接线操作，也可以让开口朝向设备外侧方便后期维护时直接插拔电源接口，不需要完全拆除壳体就能完成常规的接线检查与元件更换。上下折边的安装孔设计为长圆孔与圆孔组合的形式，长圆孔可在安装时微调壳体的固定位置，抵消设备框架加工时的位置公差，降低对安装框架加工精度的要求，适合小批量设备的组装生产场景。竖直面的风扇安装位周围设计了密集的通风孔阵列，除了风扇主动送风的区域外，通风孔可辅助形成空气对流通道，让壳体内的热空气能快速顺着通风孔排出，即使风扇出现临时停转的极端情况，也能依靠自然通风维持基础的散热能力，避免电源模块短时间内过热触发保护停机。

从结构强度角度来看，U型结构的两个折弯边形成了天然的加强筋结构，相比平板式安装支架的抗形变能力提升明显，即使在设备运输过程中受到振动冲击，也不会出现壳体变形挤压内部电源元件的问题。壳体表面可根据使用场景做喷塑或者镀锌处理，喷塑处理适合室内干燥环境下的设备使用，镀锌处理则可适配湿度稍高的工业现场环境，提升结构件的防锈抗腐蚀能力，延长整体使用寿命。
