框架式支撑结构有限元应力分析模型

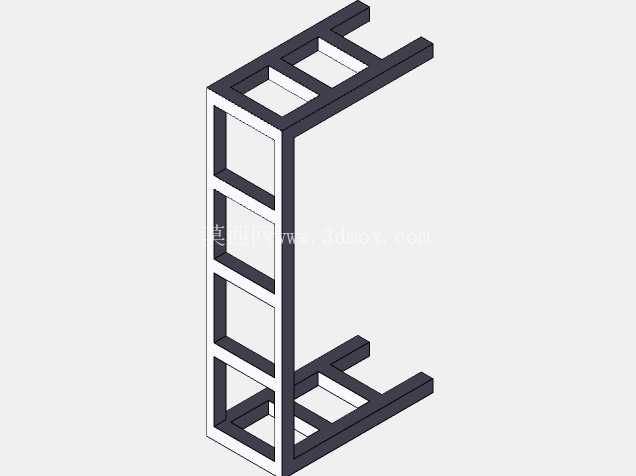

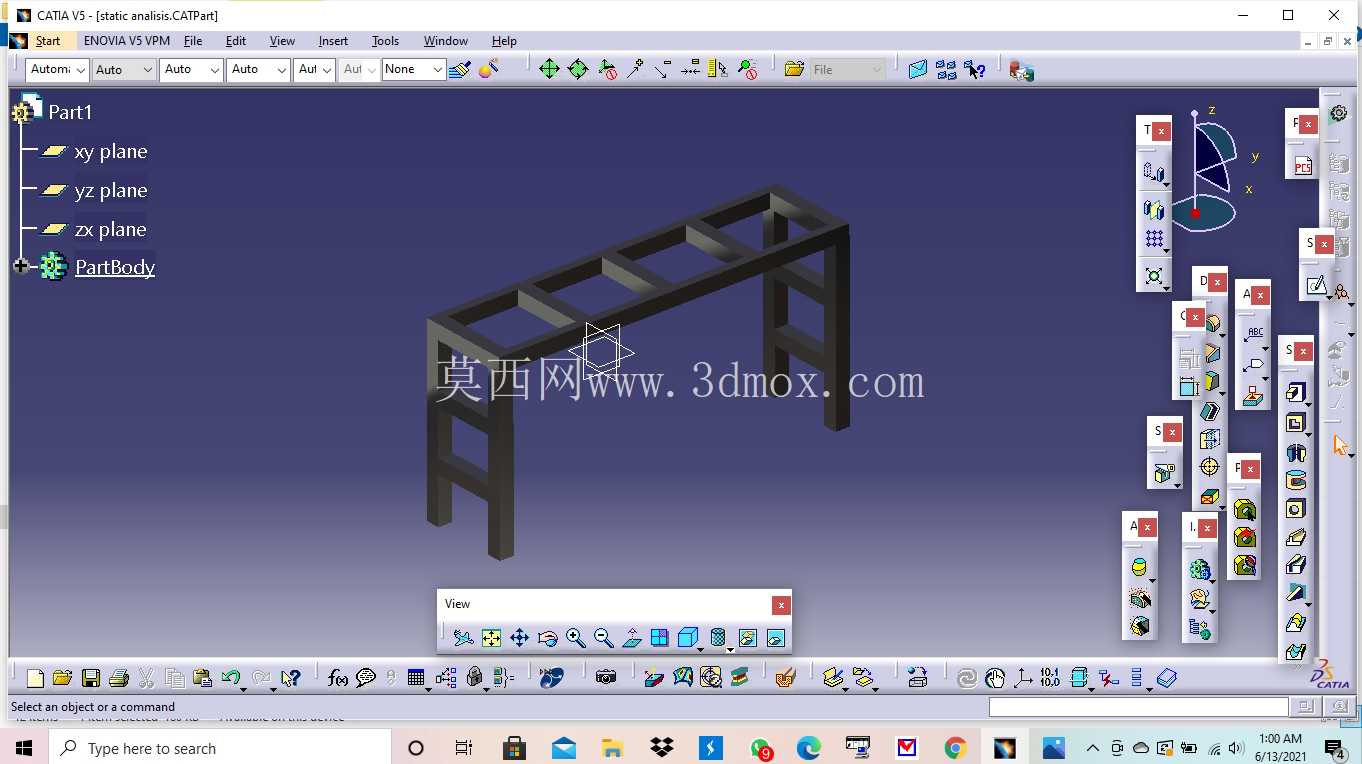

　　本次呈现的框架类支撑构件仿真模型，主要面向工业现场重载支撑场景的力学性能验证需求，这类结构常作为管线配套支撑、设备外围承重架、小型操作平台骨架使用，在流体管路配套、车间工位搭建、轻型设备承载场景中应用广泛。从结构形态来看，该构件采用四根竖直支腿搭配多段横向连接梁的组合形式，支腿底部设置固定安装面，可通过膨胀螺栓或焊接方式与基础地面、设备基座完成刚性连接，横向梁沿纵向排布形成连续承载面，整体为对称式框架布局，能在保证承载能力的前提下尽可能降低结构自重，减少材料冗余。

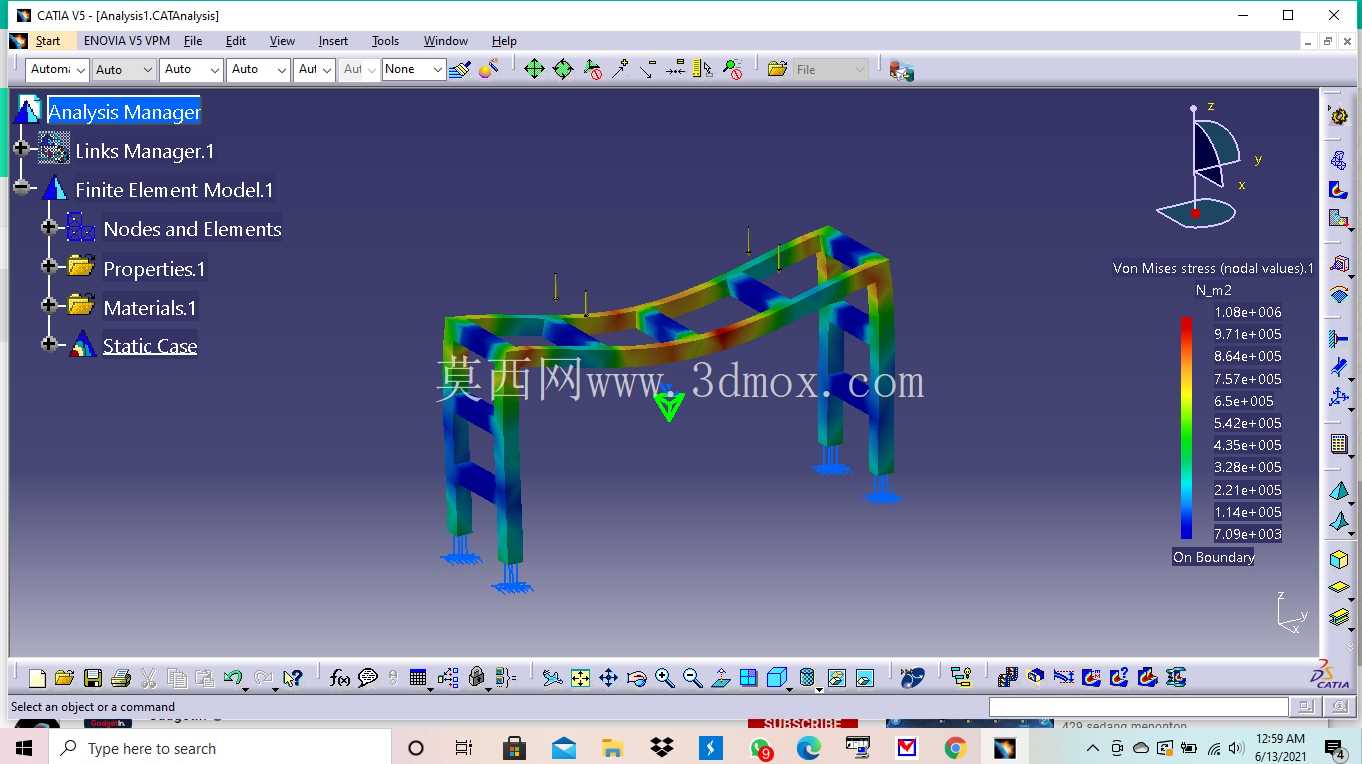

　　从设计逻辑上看，这类框架结构的设计首先需要匹配实际承载的载荷分布特征，横向梁的排布间距需要根据上部放置的设备、管线重量分布做对应调整，避免出现局部跨距过大导致的梁体挠曲超标问题；支腿的截面选型需要结合整体高度、侧向载荷大小做校核，尤其是在存在振动载荷的应用场景中，支腿的长细比需要控制在合理区间，避免出现共振失稳风险。本次模型附带的静力学仿真结果，直观呈现了结构在固定约束、额定均布载荷作用下的等效应力分布状态，从应力云图可以看出，应力集中区域主要出现在横向梁与竖直支腿的连接节点位置，以及横向梁的中部受弯区域，支腿下部靠近固定端的位置应力水平相对较低，这一结果可以为后续的结构优化提供直接依据：对应力集中的节点位置可以通过增设加强筋、增大连接圆角、更换更高强度材料的方式提升局部承载能力，对应力水平较低的区域可以适当减小截面尺寸、削减材料厚度，实现结构的轻量化设计。

　　在安装边界层面，该结构的支腿底部安装面预留了标准螺栓孔位，孔位间距匹配常规工业安装的基座尺寸要求，整体安装后的外轮廓尺寸适配多数车间通道、设备旁侧的安装空间，不会占用过多操作通行区域；横向梁的上表面为平面设计，可直接铺设钢板、格栅板作为操作平台，也可通过管卡、抱箍直接固定流体管路，适配减压阀、调节阀等阀组的配套支撑需求，避免阀组重量直接作用在管路上造成管路变形、密封面泄漏问题。

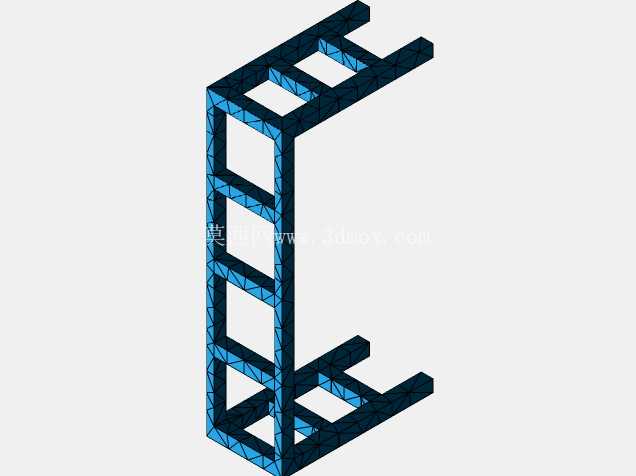

　　从功能特性上看，这类框架支撑结构区别于固定式焊接支架的点在于，其模块化的梁腿组合形式可以根据实际安装场景做尺寸调整，横向梁的固定位置可以沿支腿竖向调节，适配不同高度的阀组、设备安装需求；结构整体的刚性经过仿真验证，在额定载荷下的变形量控制在工程允许的范围内，不会因为结构变形影响上部阀组的安装精度、管路的对接同轴度。在实际工程应用中，这类支撑结构的选型往往需要结合现场的实际工况做针对性调整：如果应用在有腐蚀介质的化工场景，需要对应调整材料为不锈钢或做表面防腐处理；如果应用在有频繁振动的泵阀周边，需要在支腿底部增设减震垫，降低振动传递对结构连接可靠性的影响；如果上部承载的设备存在偏心载荷，需要对应调整支腿的排布位置，重新核算偏载下的结构应力分布，避免单侧支腿受力过大出现失稳。本次的仿真分析模型完整还原了结构的受力特征，建模过程中对连接节点的处理、约束条件的设置都贴合实际工程安装状态，没有做过度的简化处理，得到的应力、变形结果具备实际参考价值，可直接用于同类结构的设计参考、优化改型，帮助设计人员快速判断结构的薄弱位置，减少物理样机的测试次数，缩短结构设计的迭代周期。
