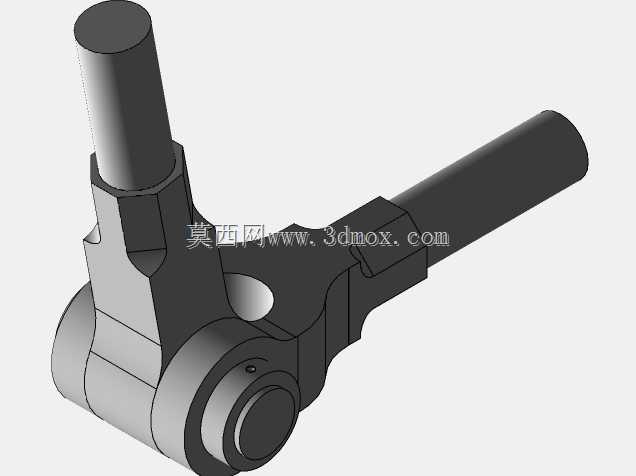

铰接式传动指关节机械连接构件

该指关节铰接构件是机械传动系统中实现角度偏转、动力传递的核心连接部件，广泛应用于工业机械手末端执行器、仿生机械肢体、自动化工装夹具的活动关节部位，能够在多自由度运动场景下完成既定角度范围内的回转与摆转动作，替代刚性连接结构无法实现的角度适配需求，适配需要往复摆转、角度补偿的机械传动链路。从实际用途来看，该构件主要承担两个正交方向轴体的连接与动力传导功能，既可以传递轴向的推拉力，也能够依托端部的铰接结构实现绕铰接轴的定角度摆动，在传动过程中可抵消连接端的装配同轴度误差，避免刚性连接带来的应力集中问题，保障传动链路运行的平顺性，减少运动过程中的卡滞与异响问题。从功能特性来看，该构件采用一体式锻压基体搭配铰接回转副的结构设计，基体部分设置两个正交分布的圆柱安装轴段，分别对应两个传动方向的杆件连接需求，轴段与基体衔接位置做了加厚过渡处理，能够承受较大的径向载荷与轴向冲击载荷；端部的铰接结构采用销轴式回转设计，铰接面做了贴合度优化，回转间隙控制在极小范围内，既保障摆动动作的灵活性，也避免间隙过大带来的传动精度损失，铰接位置预留的润滑容腔可存储润滑脂，降低长期往复摆动带来的接触面磨损，延长构件的整体使用寿命。在设计思路层面，该构件优先保障结构强度与运动精度的平衡，基体部分采用等强度设计思路，在应力集中的轴肩、铰接座位置做了圆弧过渡与壁厚加强，非受力区域做了适度的减重挖除设计，在不降低整体结构强度的前提下控制构件自身重量，降低运动过程中的惯性负载；两个安装轴段的直径、长度尺寸经过传动载荷校核，能够匹配对应规格的传动杆件装配需求，铰接端的回转中心与两个安装轴的轴线位置经过精度校准，保障摆动过程中传动角度的准确性，避免运动干涉问题。从外形尺寸与安装边界来看，该构件整体呈正交弯折形态，两个安装轴段分别沿垂直与水平方向延伸，铰接端位于构件的弯折端部，整体外轮廓无尖锐凸起结构，安装时仅需将两个轴段分别插入对应传动杆件的安装孔内完成轴向固定，铰接端通过销轴与被连接构件完成铰接即可，安装过程无需额外复杂工装，装配后构件的摆动范围受铰接结构的机械限位约束，不会出现超程脱开的问题，整体安装占用空间紧凑，能够适配狭小安装空间内的关节传动需求，可在中等载荷的往复摆动传动场景下长期稳定运行。
