刚性凸缘法兰联轴器结构设计

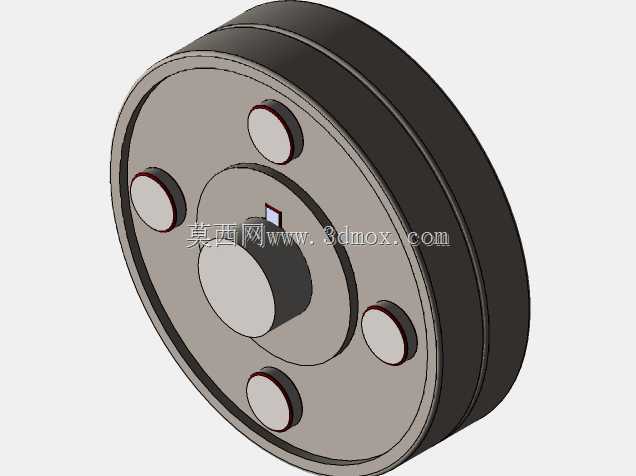

法兰联轴器是工业传动系统中应用极为广泛的刚性轴间连接部件，主要用于两根同轴线布置传动轴的刚性固连，在输送设备、中小型机床、通用泵组、常规减速传动单元等对中精度良好、传动载荷平稳的工况场景中承担转矩传递功能，可实现主动轴与从动轴的同步回转，无相对滑移与传动间隙，能够保障传动链路的转速同步性与转矩传递效率。该款联轴器采用典型的凸缘式结构设计，整体为圆盘式对称构型，两个对接法兰端面上沿圆周方向均匀布置六组连接销孔，通过配套的柱销与锁紧件实现两个半联轴器的轴向压紧与周向固定，对接端面加工有定位止口结构，安装时可通过止口配合快速实现两半联轴器的径向对中，大幅降低现场安装的找正难度，保障两轴的同轴度公差控制在允许范围内，避免因偏心引发的附加径向载荷与运转振动。设计过程中充分考虑了刚性联轴器的载荷传递特性，法兰盘本体采用等厚度圆盘构型，中心轴孔根据适配轴径设计有键槽结构，可通过平键实现半联轴器与对应轴的周向固定，传递额定工作转矩；连接销沿节圆均匀分布的设计，可让工作状态下的剪切载荷均匀分配到每一组连接件上，避免局部载荷集中导致的连接件失效，同时法兰外缘做了圆角过渡处理，消除锐边应力集中点，提升部件整体的结构强度与运转安全性。从安装边界来看，该联轴器整体轴向尺寸紧凑，径向轮廓以法兰外圆为最大边界，安装时需预留足够的径向操作空间用于连接销的装配与锁紧，轴向安装空间需覆盖两个半联轴器的总厚度与锁紧件的装配余量；由于属于刚性连接部件，该联轴器不具备补偿两轴相对偏移的能力，也无缓冲减振性能，因此适配的工况需保障安装时两轴的对中精度符合要求，工作过程中无显著的冲击载荷与轴系窜动，可在常规转速的平稳传动场景中长期稳定运行，结构简单可靠，维护拆装便捷，制造与使用成本较低，是通用传动场景中十分成熟的轴间连接方案。
