800毫米规格卡登传动轴防护总成

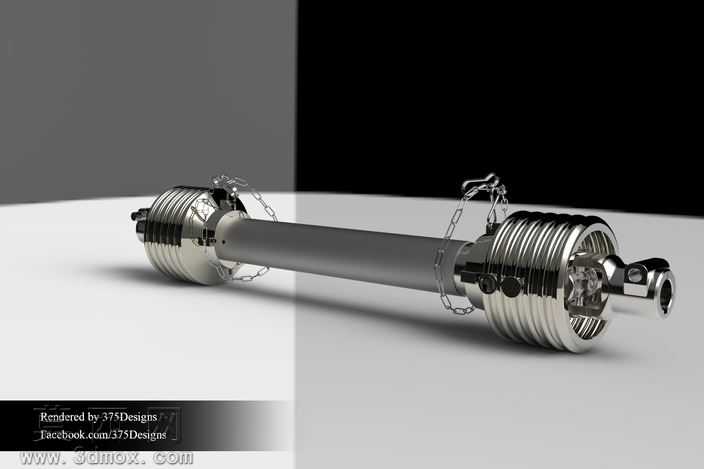

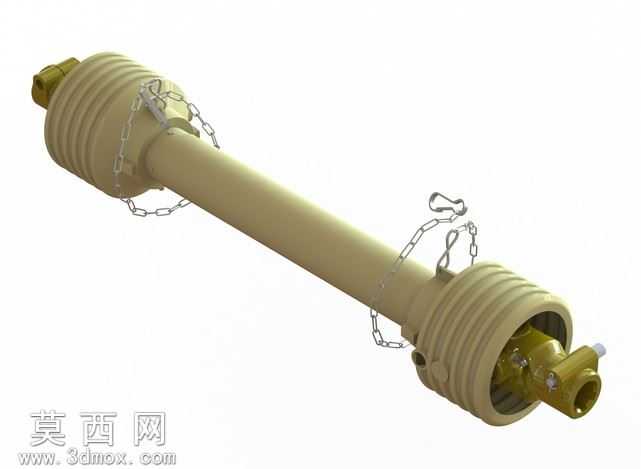

本作品为800毫米规格卡登式传动轴防护总成三维模型，建模过程严格遵循农用动力传输传动轴的实际工程尺寸，采用自顶向下的装配体设计思路完成全结构搭建。建模阶段首先完成两端万向节连接接头的结构绘制，精准还原接头的花键啮合结构、销轴连接孔位以及快锁式连接卡扣的细节特征，保证接头与动力输出端、作业机具输入端的装配匹配度。随后完成中间传动芯轴的建模，根据800毫米的额定工作长度设定轴体直径与壁厚参数，还原轴体与两端万向节的过盈配合装配关系。外层防护结构是本模型的设计重点，建模时采用波纹式伸缩护套结构，通过多段环形褶皱的参数化绘制，还原护套可随轴体伸缩、角度偏转的活动特性，护套两端的固定卡箍结构完整建模，匹配与金属接头的卡接定位关系。模型同时还原了护套外侧的安全挂链结构，通过链节逐段建模还原链条的柔性悬挂形态，挂链两端的挂钩结构精准适配护套上的挂点，用于作业时将护套固定在机具机架上，避免护套随轴体旋转引发安全隐患。材质渲染阶段，金属接头、芯轴部分采用哑光军绿色金属漆材质，还原农用机械部件的常用涂装质感，表面添加细微的使用磨损纹理提升真实感；波纹护套采用米黄色硬质工程塑料材质，调整材质的粗糙度参数模拟橡塑材质的哑光质感，褶皱边缘添加轻微的光影过渡体现结构的层次感；安全挂链采用镀锌金属材质，添加细微的金属反光效果还原金属链条的质感。整体装配过程中严格校验各部件的运动干涉情况，保证万向节偏转时护套可随动伸缩无卡滞，挂链悬挂长度预留足够的活动余量，完全符合农用动力输出传动轴的实际使用场景要求，可用于农机传动系统的结构展示、安全防护结构教学以及相关产品的设计参考。
