手持便携式气球充气装置结构设计

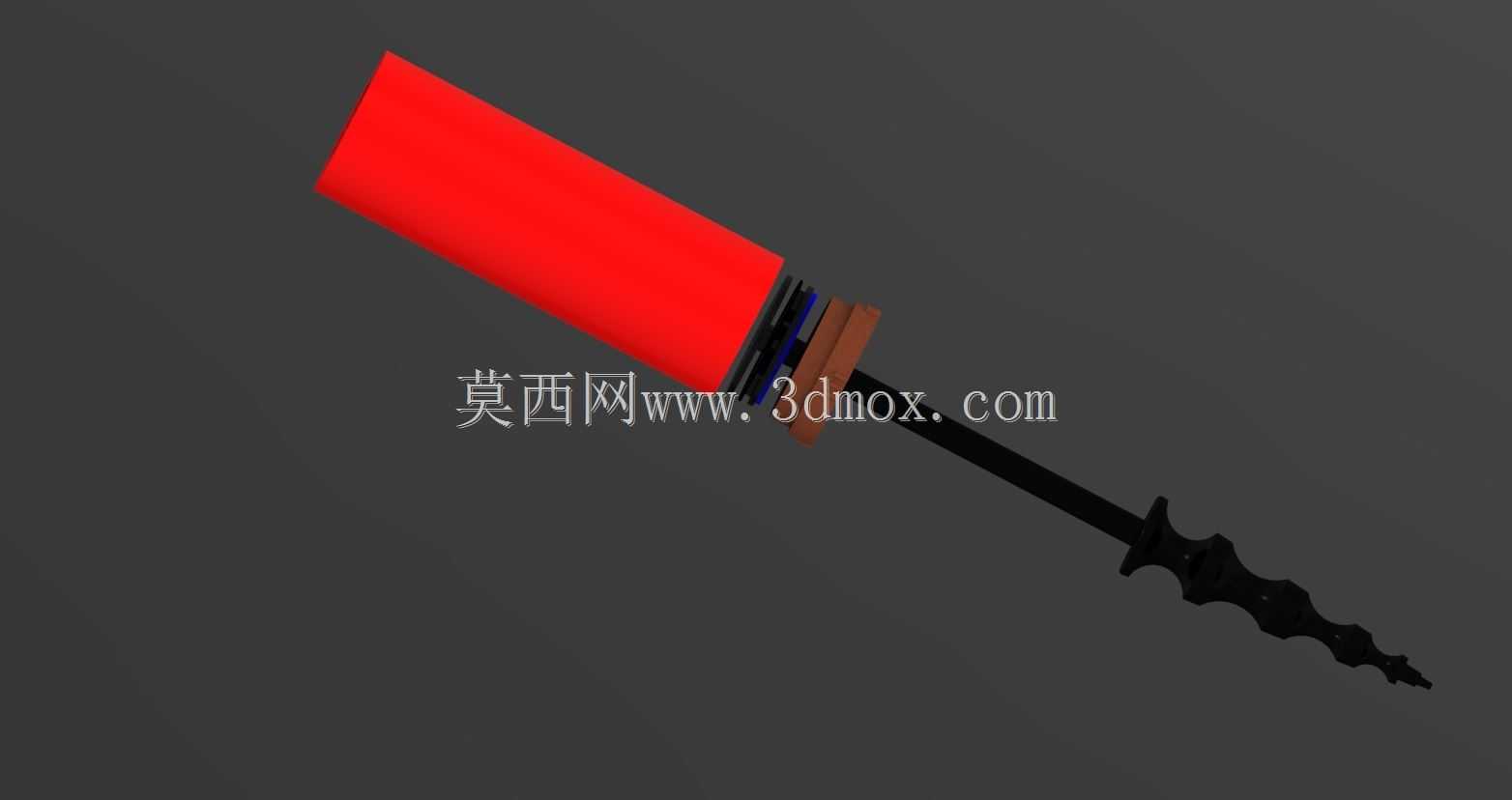

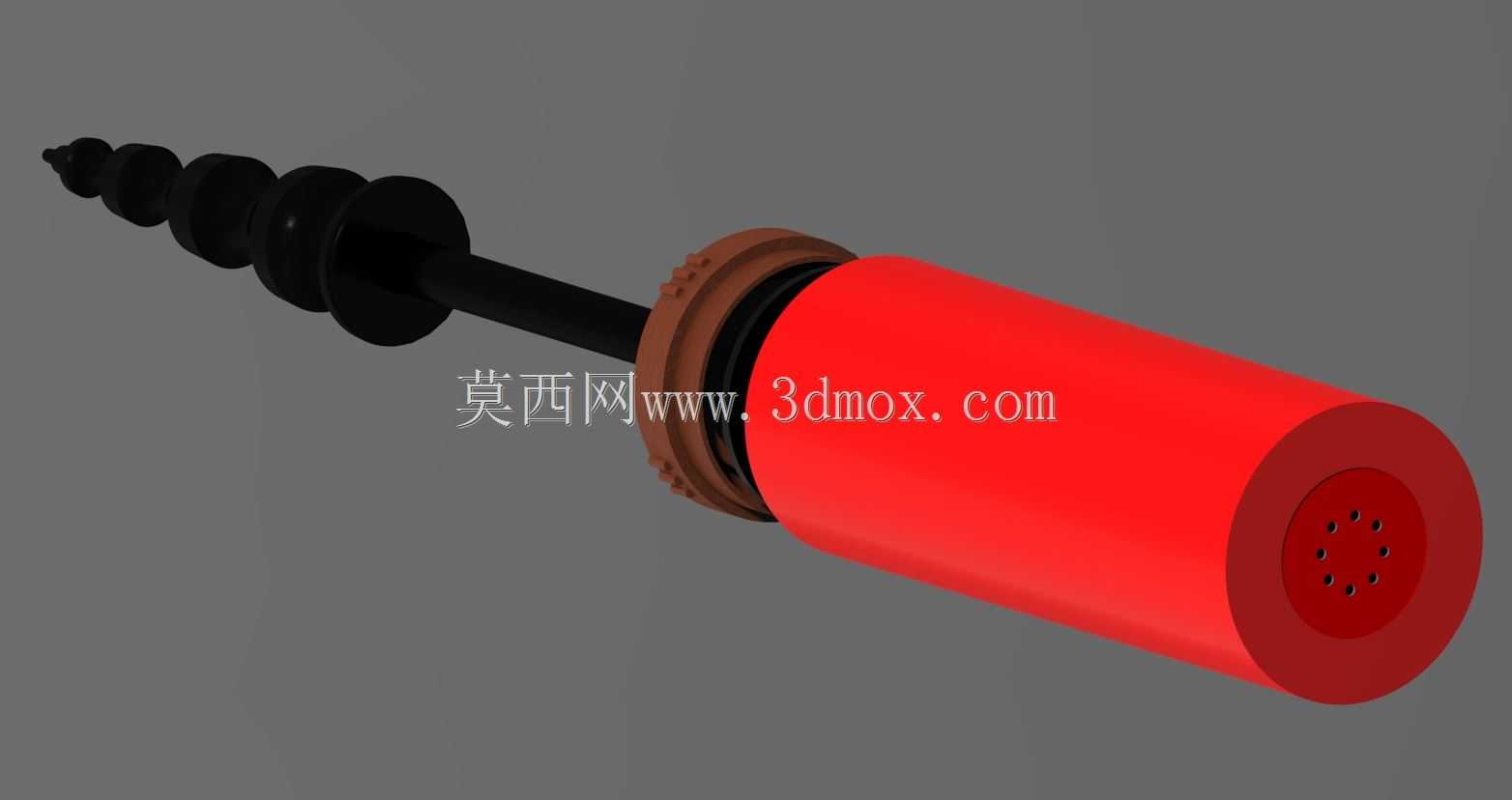

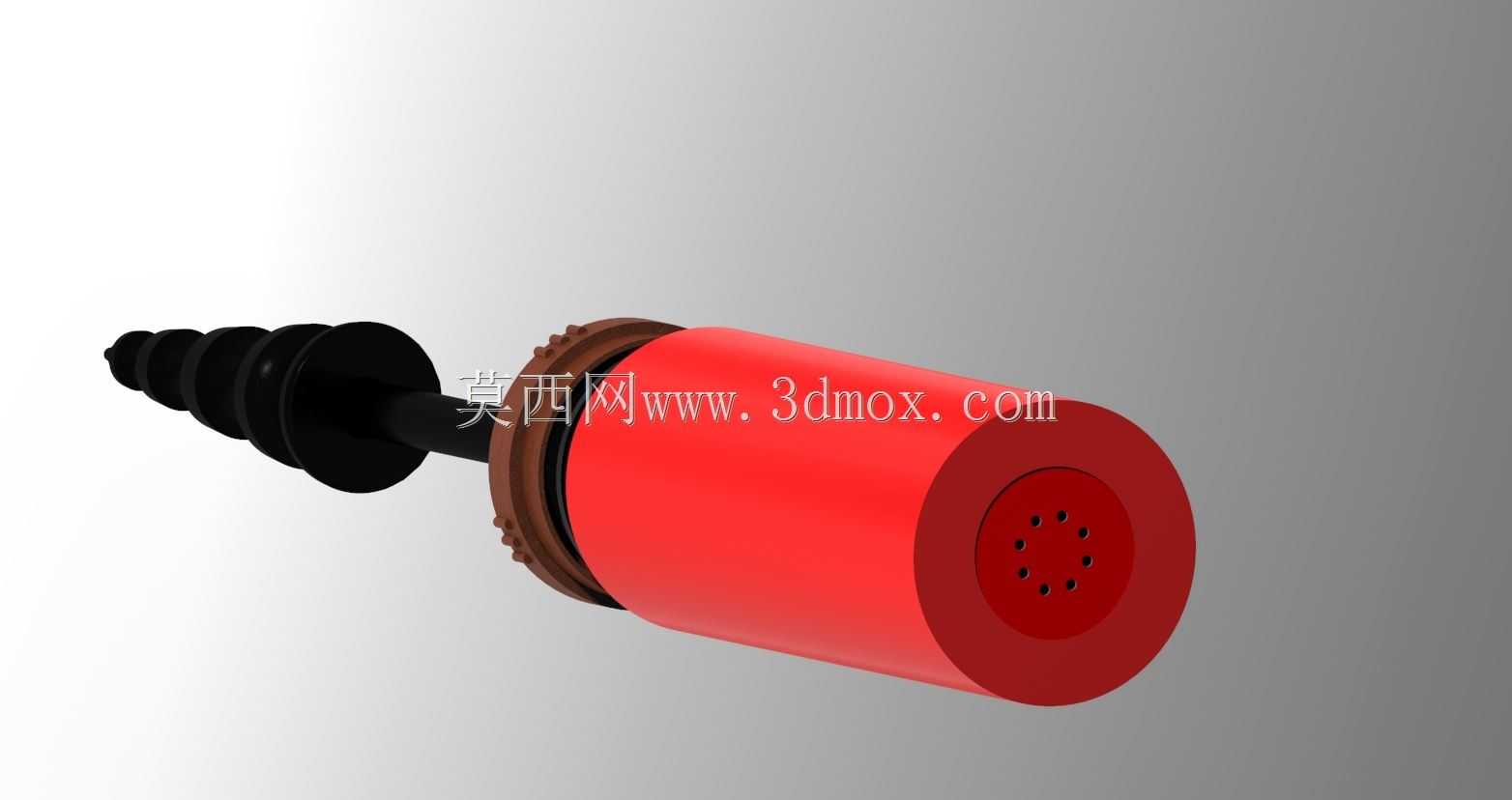

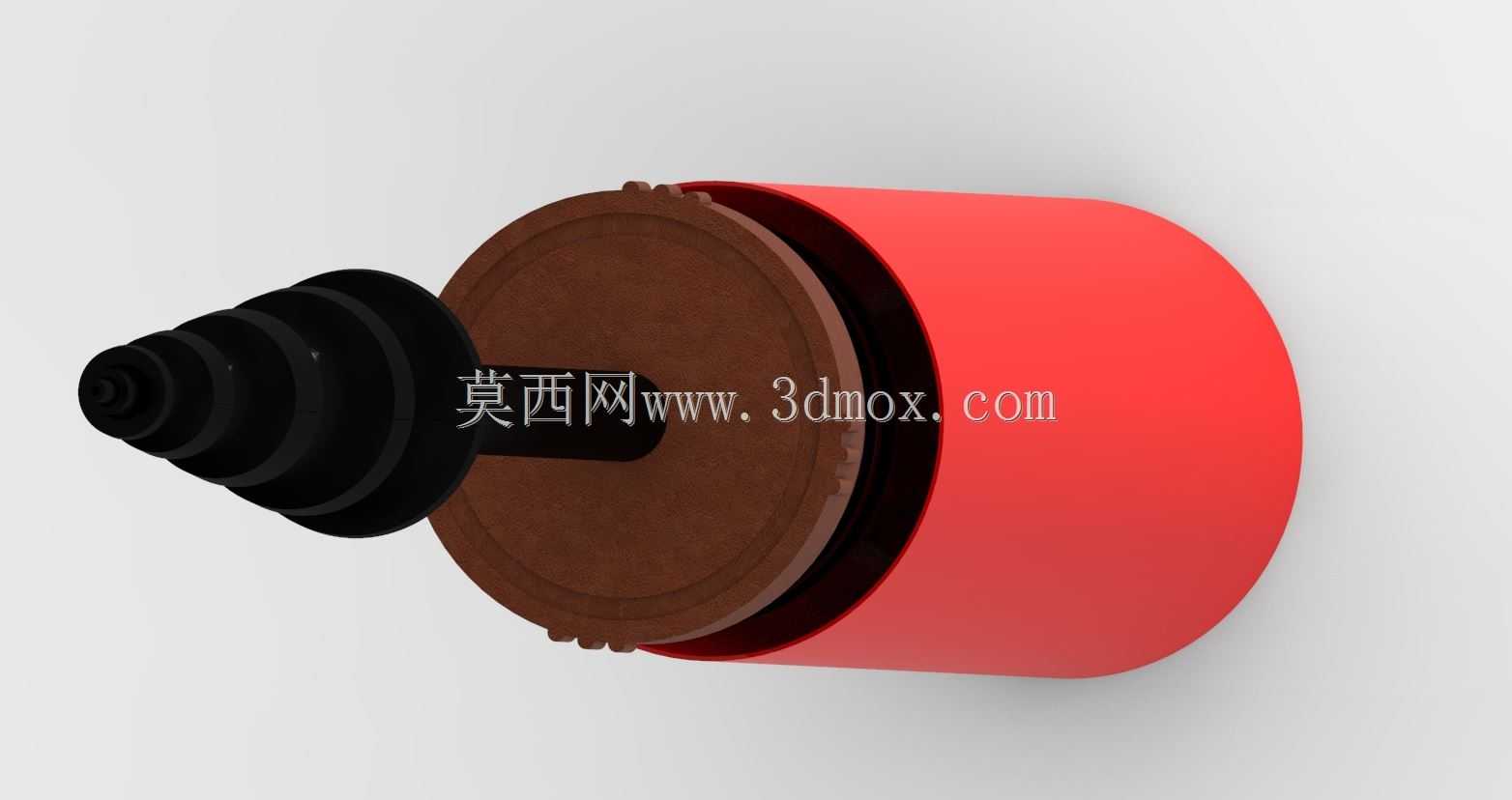

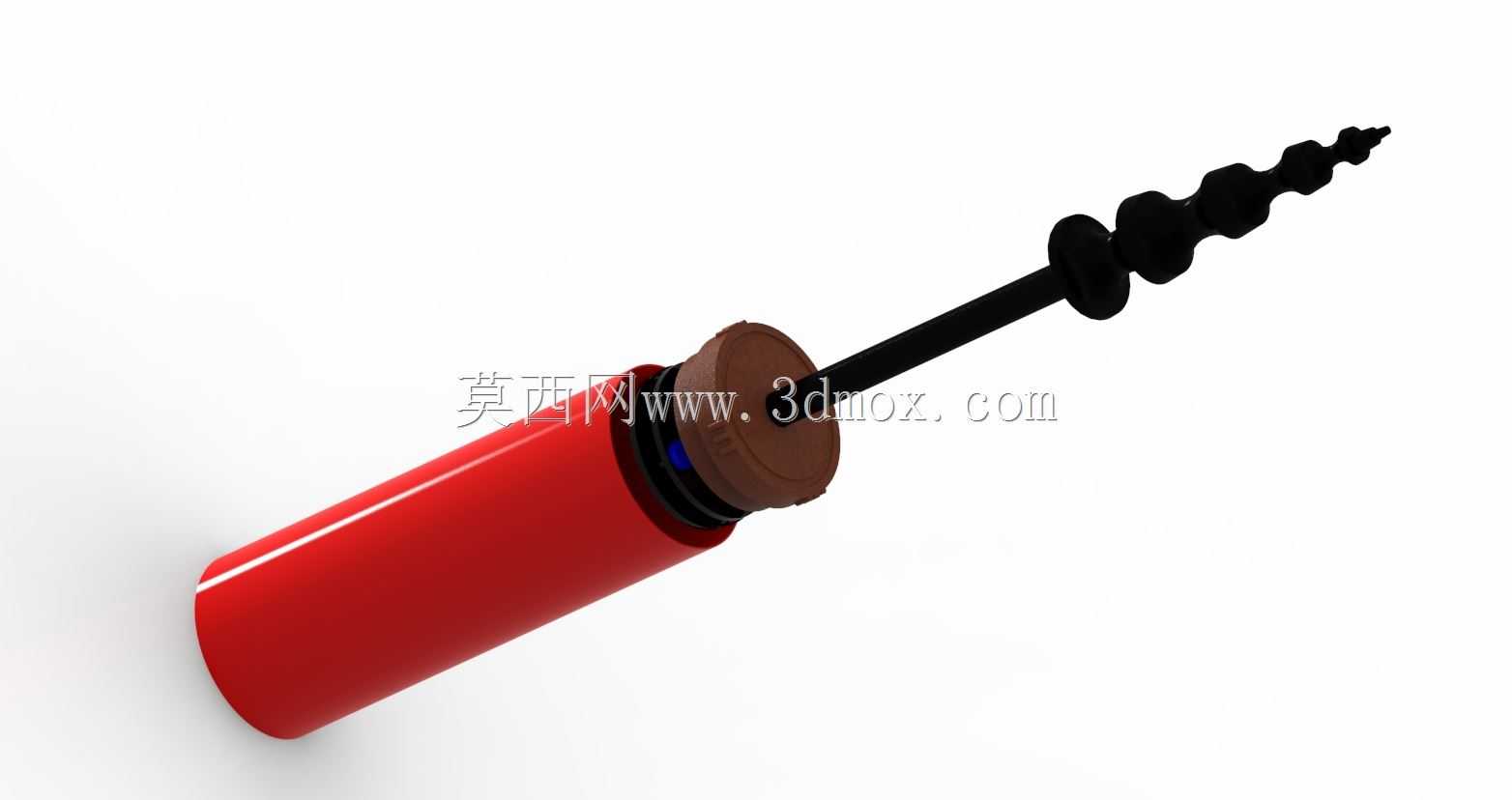

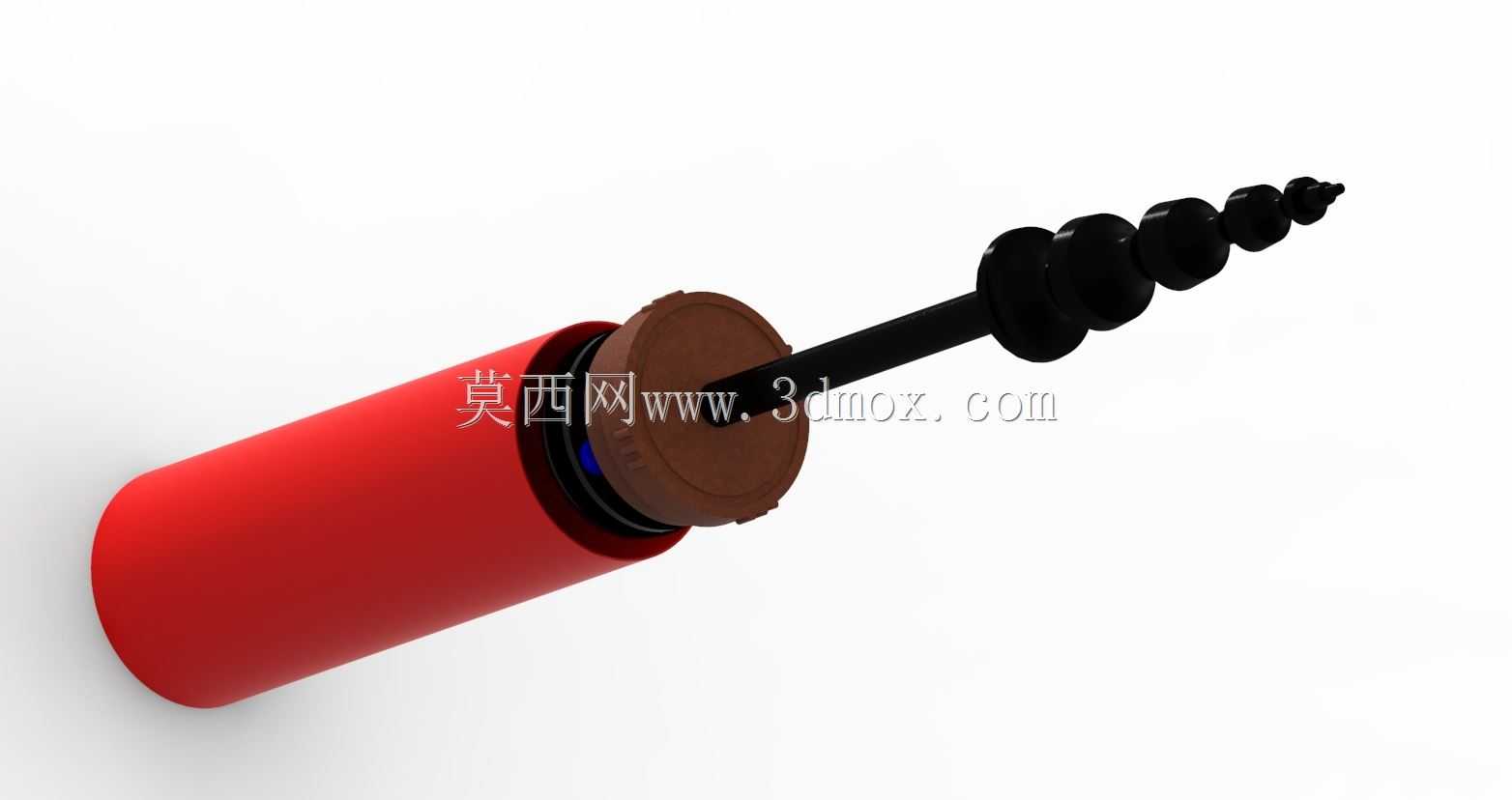

这款手持便携式气球充气装置，主要面向节庆活动布置、婚庆场景装饰、儿童玩具零售、派对物料筹备等高频气球使用场景，替代传统嘴吹充气的不卫生方式，也解决大型电动充气泵不便携带、小气量充气场景下能耗浪费的问题，适配乳胶气球、铝膜气球等常见民用充气气球品类，可满足单人户外作业、零散点位布置的灵活充气需求。装置整体采用手持直筒式布局，主体储压气腔为圆柱结构，握持段直径适配成年人手掌抓握尺寸，整机长度控制在单手握持可操作的合理范围，无需额外外接气源或电源，完全依靠手动按压即可完成充气作业，无安装固定要求，可随身携带随时取用。功能设计上，装置前端设置多级阶梯式气嘴结构，不同直径的阶梯段可适配不同规格的气球充气口，充气时将气球套入对应尺寸的气嘴段即可完成密封，无需额外夹持固定，避免充气过程中漏气滑脱；气腔内部设置单向止回结构，按压排气时气流仅向前端气嘴输出，松手复位时仅从尾部进气阀吸入外界空气，不会出现气体倒吸将气球抽瘪的问题，操作时反复按压手柄即可持续向气球内供气，充气效率远高于嘴吹方式，同时避免人体直接接触气球进气口，更加卫生安全。设计思路上，整体结构做了极简优化，整机仅包含气腔筒体、活塞杆组件、单向阀组、阶梯气嘴、尾部端盖几个核心部件，零件数量少，装配逻辑简单，各部件之间采用卡扣加密封圈的连接方式，既保证气腔的密封性能，又便于后期拆解更换易损密封圈，降低维护成本；外形上做了圆角过渡处理，握持位置无尖锐棱角，长时间操作不会硌手，红色筒体辨识度高，在杂乱的活动布置现场不易遗失。尺寸边界方面，主体气腔的外径控制在40mm以内，长度约160mm，前端阶梯气嘴的直径从3mm到12mm逐级递增，可覆盖市面绝大多数常规气球的充气口径，整机重量控制在200g以内，长时间手持操作不会产生明显的负重感，无需预留额外安装空间，放入工具袋甚至衣物口袋即可携带。气嘴与活塞杆的连接位置设置了密封胶圈，可承受常规气球充气所需的压力，不会出现漏气泄压的问题，阶梯气嘴的边缘做了圆弧钝化处理，套取气球时不会刮破气球薄壁，有效降低充气过程中的气球破损率。
